Mise en service
#
68
6.4.2 Entrée courant : active/passive
La configuration de l'entrée courant comme "active" ou "passive" se fait à l'aide de différents ponts
sur le sous-module entrée courant.
Danger !
Risque d'électrocution !
Pièces accessibles, sous tension. Veuillez vous assurer que l'alimentation est débranchée avant
d'enlever le couvercle du compartiment de l'électronique.
1. Déconnecter l'alimentation électrique.
Déposer la platine E/S  ä 96
2.
Positionner les ponts  å 41
3.
"
Attention !
– Destruction d'appareils de mesure. Respecter scrupuleusement les positions des ponts
indiquées dans la figure. Des ponts mal placés peuvent provoquer des surtensions et de ce
fait détériorer l'appareil de mesure lui-même ou les appareils externes raccordés !
– Tenir compte du fait que la position du sous-module de courant sur la platine E/S peut
différer selon la variante, et de ce fait aussi l'occupation des bornes dans la zone de
raccordement du transmetteur  ä 29.
4. Le montage de la platine E/S se fait dans l'ordre inverse.
T /
P U
I N
T /
P U
I N
T /
P U
I N

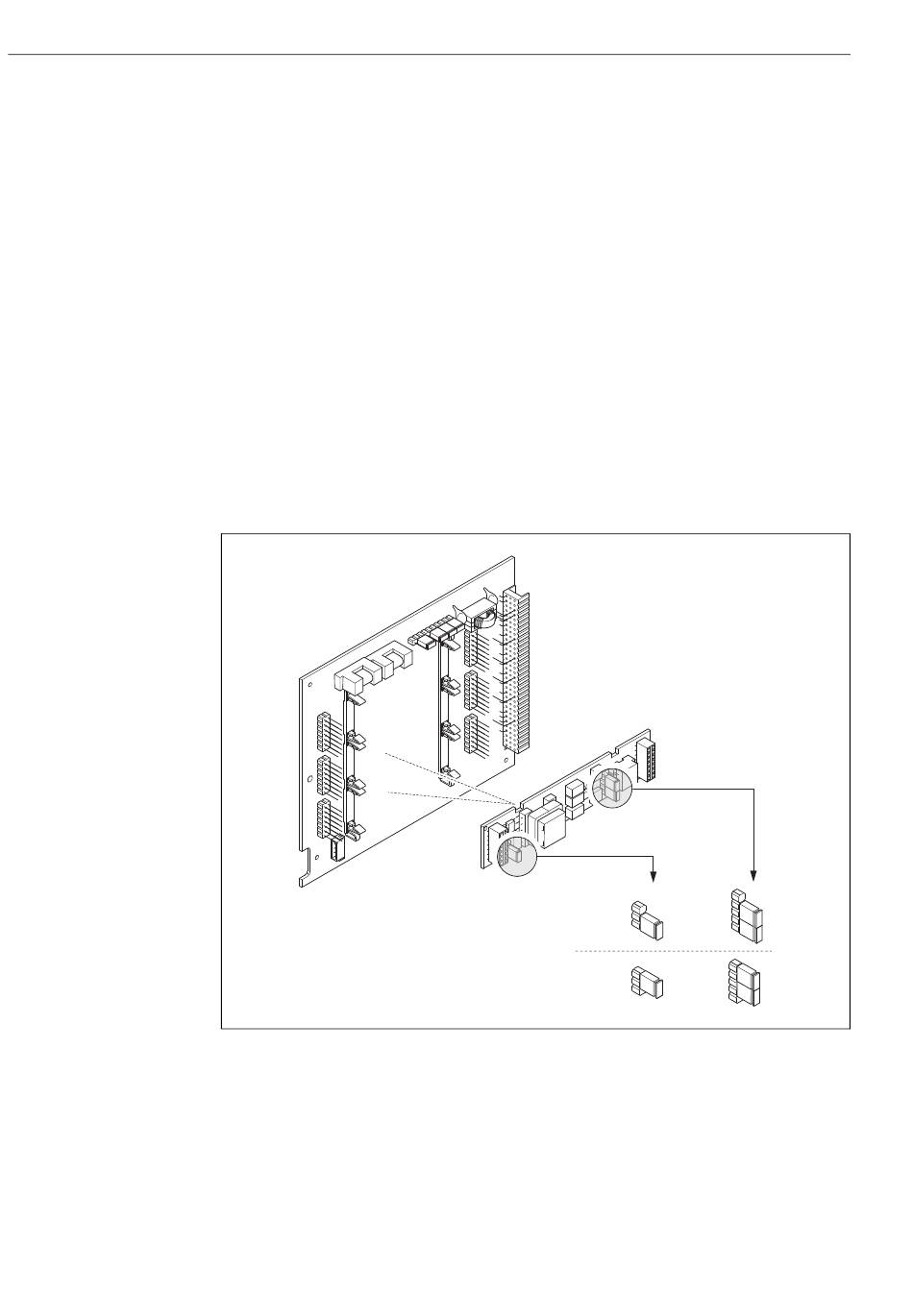

Fig. 41: Configurer l'entrée courant à l'aide de ponts (platine E/S)
Entrée courant 1 (en option, module embrochable)
1 Entrée courant active (réglage usine)
2 Entrée courant passive
2
U T
T P
O U
3
U T
T P
O U
4
U T
T P
O U
Proline Promass 83
1
+
2
+
Endress+Hauser
a0005124
