INSTRUCTIONS D'ASSEMBLAGE
1. PUISSANCE REQUISE
Un courant alternatif de 120 V ou de 230 V, de 50 à 60 Hz avec fusible temporisé de 40 A ou un disjoncteur
de protection est requis. N'UTILISEZ PAS CETTE COUPEUSE AU PLASMA si la tension RÉELLE de la source
es
d'alimentation est inférieure à 100 volts CA ou supérieure à 260 volts CA.
2.
RALLONGE - Nous ne recommandons pas l'utilisation d'une rallonge en raison de la chute de tension qu'elles
produisent. Cette chute de tension peut diminuer les performances de la soudeuse. Si vous avez besoin d'une
rallonge, nous vous recommandons de faire appel à un électricien qualifié et de consulter les codes électriques
locaux de votre région. N'utilisez pas de rallonge d'une longueur supérieure à 25 pieds.
3.
INSTALLATION DES ÉLÉMENTS CONSOMMABLES DU CHALUMEAU COUPEUR

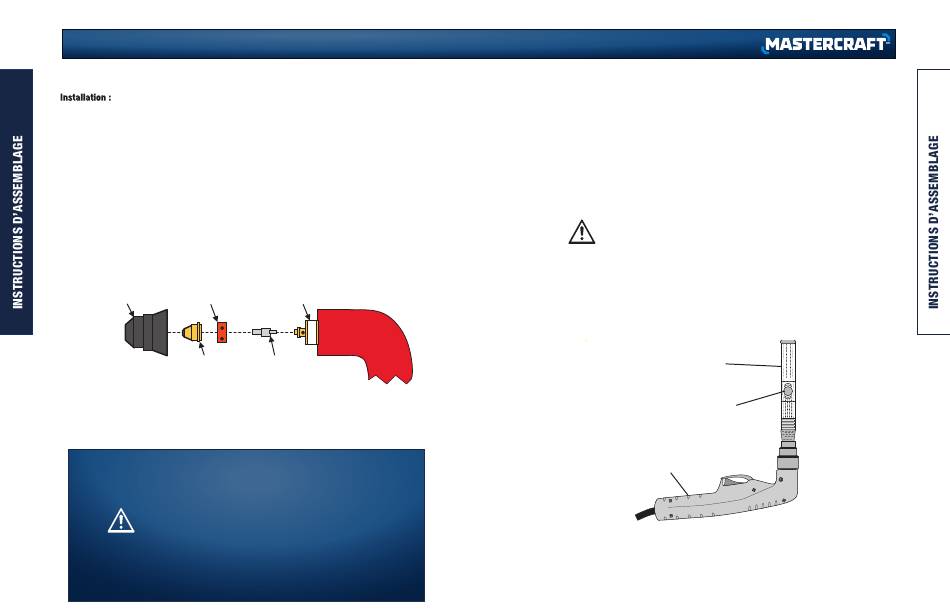

3.1 Votre chalumeau coupeur doit être entièrement assemblé et prêt à fonctionner. La figure ci-dessous
montre les composants de la tête du chalumeau et la manière dont ces composants sont installés.
Couvercle du
chalumeau
nings
3.2 Connectez la pince de masse à votre pièce à découper.
3.3 Connectez la source d'air comprimé au raccord de gaz situé sur le panneau arrière de l'appareil.
AVERTISSEMENT!
Danger de haute tension! Consultez un électricien qualifié pour l'installation
appropriée de la prise sur la source d'alimentation. Cette coupeuse au
plasma doit être mise à la terre pendant l'utilisation pour protéger l'utilisateur
contre les décharges électriques. Si vous n'êtes pas certain que votre prise
est correctement mise à la terre, faites-la vérifier par un électricien qualifié.
Ne coupez pas la broche de masse, ne modifiez pas la fiche et n'utilisez
aucun adaptateur entre le cordon d'alimentation de la coupeuse au plasma
et la prise de la source d'alimentation. Assurez-vous que l'interrupteur
d'alimentation est en position « ARRÊT », puis branchez la coupeuse au
plasma à une source d'alimentation de 120 V ou de 230 V CA, de 50 à 60 Hz,
monophasée, de 50 A et correctement mise à la terre.
notes
notes
ENSEMBLE DU CHALUMEAU
Tête du chalumeau
Diffuseur
Buse
Électrode
Réglage de la pression d'air de la coupeuse au plasma
1.
Branchez la coupeuse au plasma, mettez l'interrupteur d'alimentation en position « MARCHE » et
réglez le commutateur d'air sur « SET AIR ». Il y aura un débit d'air constant.
2.
Tirez le régulateur de pression d'air vers le haut et réglez-le entre 60 et 80 lb/po², comme indiqué sur
la jauge de pression d'air.
3. TESTER LE DÉBIT D'AIR
a. a.Actionnez la détente du chalumeau pendant environ 5 secondes, puis relâchez-la.
AVERTISSEMENT!
Assurez-vous que la torche et le bec de découpage sont complètement refroidis.
b. Lorsqu'il n'y a pas de flamme, tenez fermement le débitmètre d'air contre l'extrémité du
chalumeau coupeur. Assurez-vous que le chalumeau et le débitmètre d'air sont bien droits.
Consultez la figure A.
4. IMPORTANT! Après le test, placez le commutateur d'air en position de verrouillage pour revenir à
une utilisation normale.
Débitmètre d'air
Balle
Flambeau
Figure A
11
MAX
MIN
