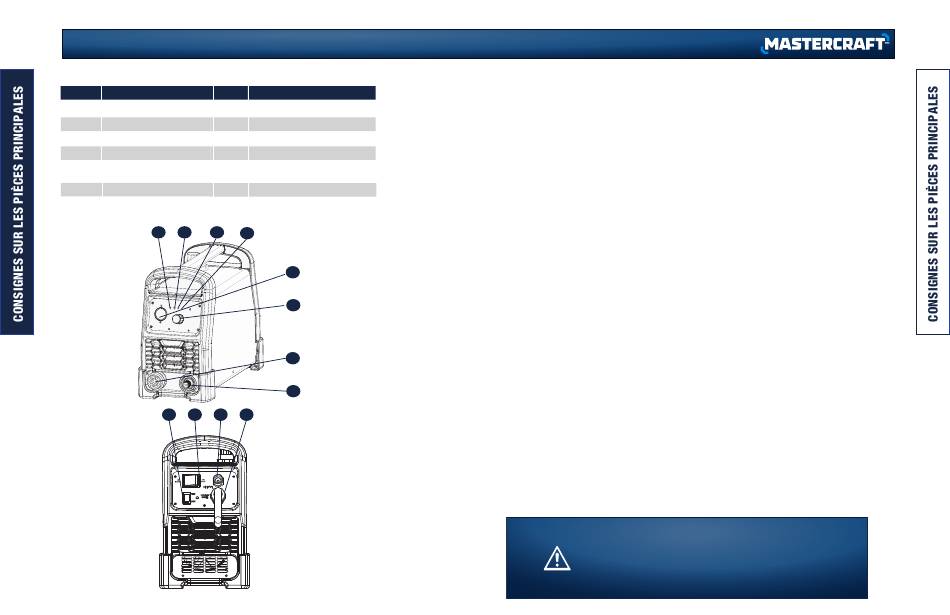

SCHÉMA DES PIÈCES CLÉS
o
N Désignation
A Indicateur d'alimentation
B Indicateur de courant actif
Indicateur de surcharge thermique
C
D Indicateur de bas niveau de gaz
E Affichage de la pression de gaz
Réglage actuel
F
A B
058 -192 9
25
30
20
35
16
15
120V 40
240V
I
notes notes
o
N Désignation
G
Raccord du chalumeau coupeur
Raccord de la pince et du câble de masse
H
I Bouton de sélection de la tension
J
Interrupteur MARCHE/ARRÊT
Connecteur de soupape de gaz
K
(filetage femelle NPT de 1/4 po)
Connecteur du cordon d'alimentation
L
C
D
E
F
G
H
J K L
headline bars
INDICATEUR D'ALIMENTATION
Lorsque la soudeuse est sous tension, le voyant d'alimentation est allumé.
Indicateur de courant actif
Le témoin lumineux s'allume lorsque la gâchette du chalumeau est enclenchée, indiquant que le courant de
coupe est activé.
Indicateur de surcharge thermique
Lorsque l'unité est en surcharge thermique, qu'elle est en surtension ou que la tension est insuffisante,
l'indicateur s'allume et la puissance de coupe s'arrête. Laissez l'appareil sous tension. Une fois l'unité
refroidie ou la tension stabilisée, l'indicateur de protection s'éteint et l'unité redémarre automatiquement.
PRESSION D'AIR FAIBLE
Le témoin s'allume lorsque la pression ou le débit d'air est faible.
RÉGLAGE ACTUEL
Permet de régler le courant de coupe de sortie. Plus le métal est épais, plus le courant de coupe doit être élevé.
AFFICHAGE DE LA PRESSION D'AIR
continuation tabs
L'affichage de l'air intégré est utilisé pour lire la pression d'air de sortie lors de la coupe.
Raccord du chalumeau coupeur
Permet de brancher le chalumeau coupeur à la borne négative (-) à l'avant de la coupeuse au plasma.
Câble et pince de masse
Permet de brancher le câble de masse à la borne positive (+) située à l'avant de la coupeuse au plasma.
La pince de masse se connecte à votre pièce à découper.
Cordon d'alimentation
notes
Le cordon d'alimentation relie la coupeuse au plasma à l'alimentation électrique de 120 V. Branchez la fiche
de 15 A dans une prise de 120 V, 20 A pour alimenter en courant la coupeuse au plasma.
Interrupteur MARCHE/ARRÊT
Il s'agit de l'interrupteur d'alimentation. Une fois la machine connectée à la source d'alimentation, appuyez sur
cet interrupteur. Le témoin lumineux sur le panneau avant s'allume.
warnings
AVERTISSEMENT!
Si une pièce est manquante ou endommagée, ne branchez pas la soudeuse tant que la pièce
manquante ou endommagée n'a pas été remplacée.
