Variante "boîtier séparé"
30
Avec la variante "boîtier séparé" vous avez la possibilité de monter le boîtier avec l' é lectronique à
distance du point de mesure. Cette variante permet des mesures sans problèmes
• dans des conditions particulièrement difficiles (à des endroits étroits ou difficiles d' a ccès)
• si un nettoyage rapide du point de mesure doit être effectué et
• si le point de mesure est soumis à des vibrations.
Vous pouvez choisir entre différentes variantes de câble :
• PE (2 m (6,6 ft), 5 m (16 ft) et 10 m (33 ft))
• FEP (5 m (16 ft)).
Informations à fournir à la commande :
Configurateur de produit, caractéristique de commande "Boîtier séparé"
Configurateur de produit, caractéristique de commande "Accessoires joints", option PA
Dimensions voir  ä 48.
Unité de mesure mm (in)
Pour la variante "Boîtier séparé", le capteur est livré avec raccord process et câble montés. Le boîtier et un étrier de montage sont fournis
à part. Le câble est muni de prises aux deux extrémités. Ces prises sont simplement reliées au boîtier et au capteur.

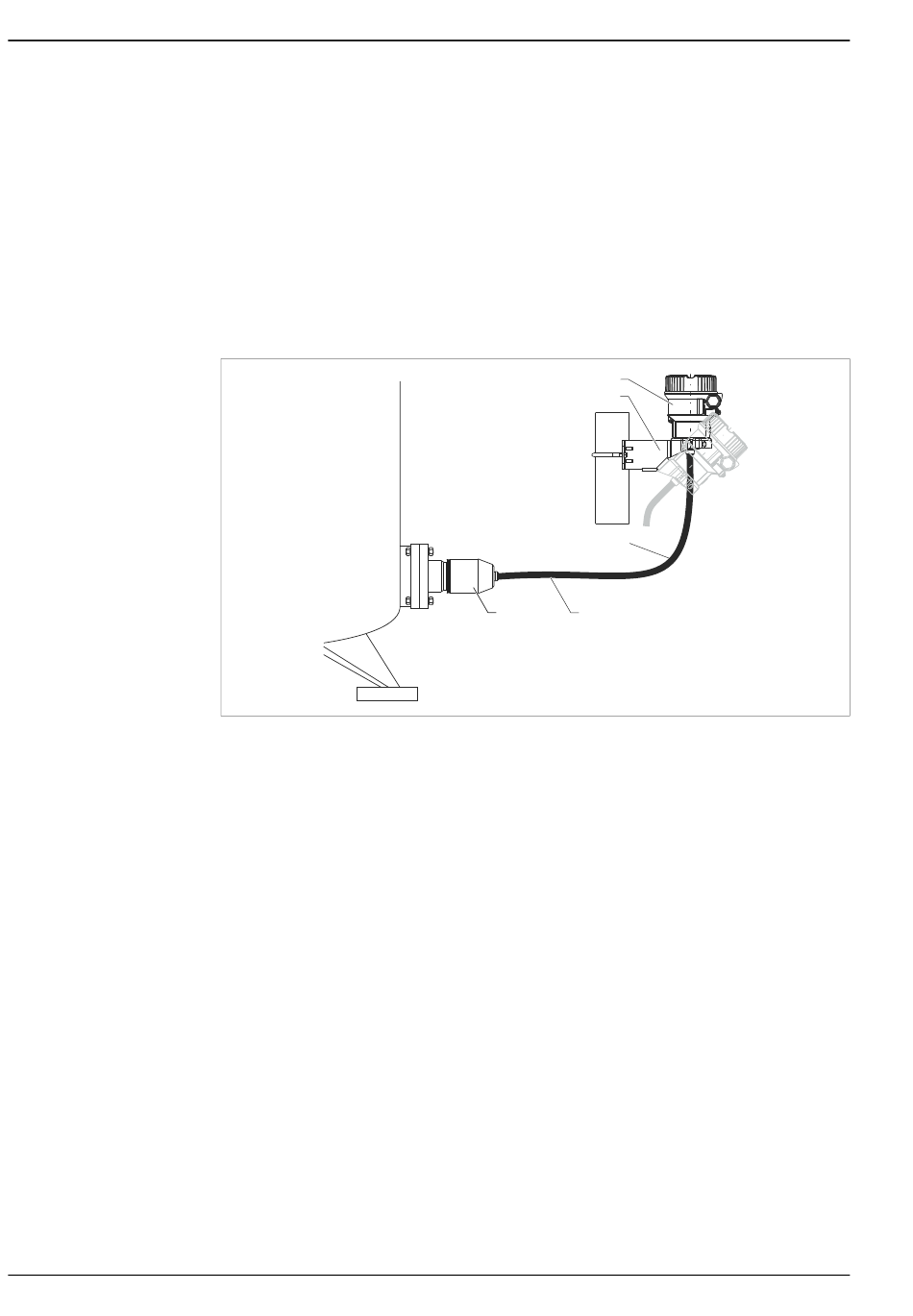

1 Raccord process avec capteur – Protections, voir section suivante
2 Câble, les deux extrémités sont munies d' u ne prise
3 Support de montage fourni, approprié pour montage sur tube ou mur (pour tubes de 1 ¼" à 2" de diamètre)
4 Boîtier avec électronique – Protections
Modes de protection pour raccord process et capteur lors de l' u tilisation de
• Câble FEP :
– IP 69K
– IP 66 NEMA 4/6P
– IP 68 (1,83 mH O par 24 h) NEMA 4/6P
2
• Câble PE :
– IP 66 NEMA 4/6P
– IP 68 (1,83 mH O par 24 h) NEMA 4/6P
2
Caractéristiques techniques des câbles PE et FEP :
• Rayon de courbure minimal : 120 mm (4,72 in)
• Résistance à l' a rrachement du câble : 450 N max. (101 lbf)
• Résistance aux UV
Utilisation en zone explosible :
• Installation à sécurité intrinsèque (Ex ia/IS)
• FM/CSA IS : uniquement pour installation Div. 1
4
3
r ³ 120 (4.72)
1 2
 ä
32 ff
Deltapilot M FMB50/51/52/53
A0023567
