Mesure de niveau dans des
réservoirs fermés sous
pression
10
Avec deux Deltapilot M, on peut déterminer la pression différentielle dans les réservoirs sous pression.
Les valeurs de pression des deux sondes sont transférées dans une unité d' e xploitation p. ex. RMA
d' E ndress+Hauser ou un API. L' u nité d' e xploitation ou l' A PI détermine la différence de pression et en
déduit le niveau.
2

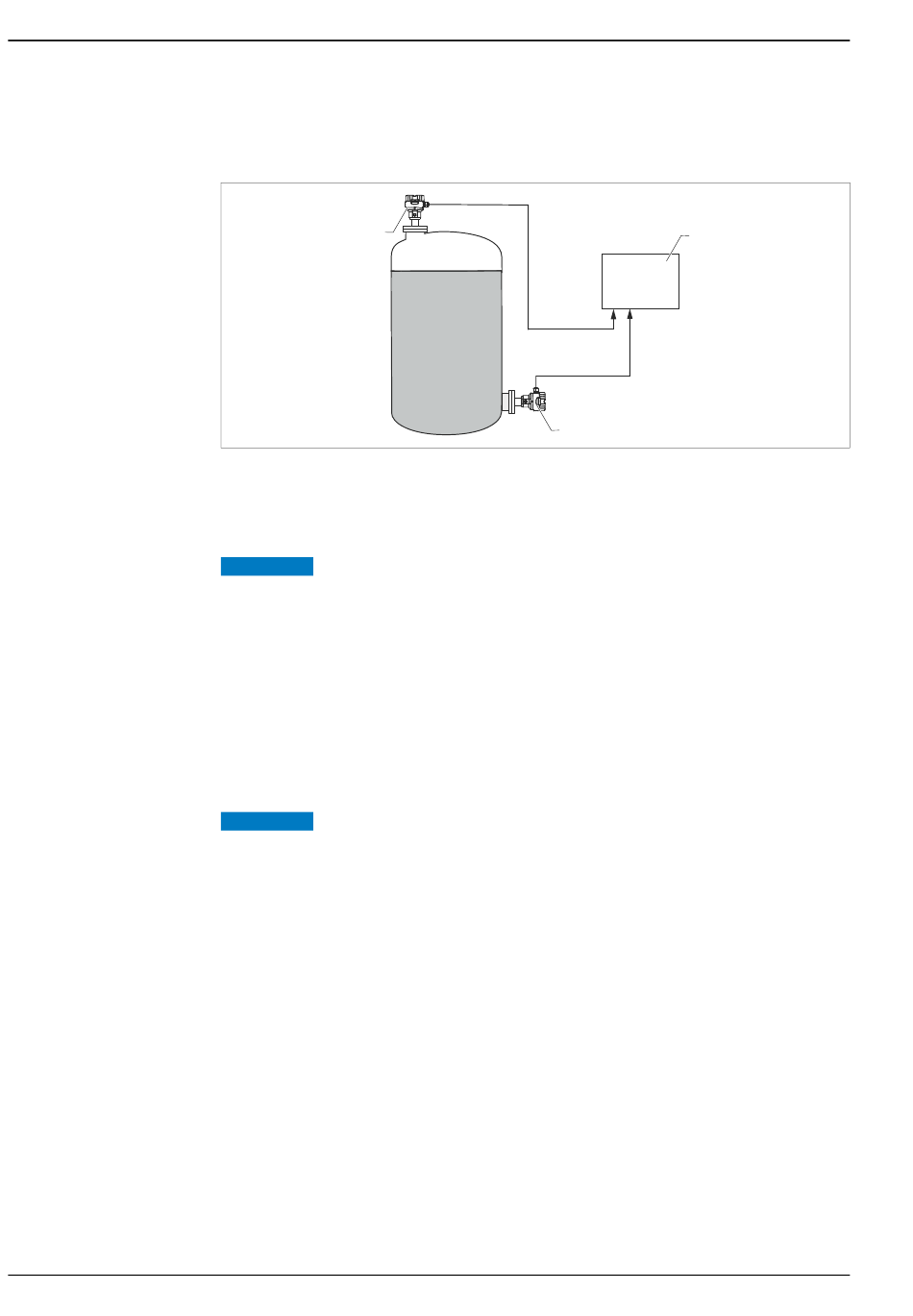

Mesure de niveau dans des réservoirs fermés sous pression
1 Deltapilot 1 mesure la pression totale (pression hydrostatique et pression du ciel gazeux)
2 Deltapilot 2 mesure la pression du ciel gazeux
3 L' u nité d' e xploitation détermine la pression différentielle et, le cas échéant, en déduit le niveau
REMARQUE
Des écarts de mesure peuvent se produire.
Avec un rapport entre niveau et pression du ciel gazeux > 1:6, d' i mportants écarts de mesure peuvent
apparaître. La reproductibilité n' e st pas influencée.
‣ Veiller, lors de la sélection de la cellule de mesure, à choisir des gammes de mesure suffisamment
grandes ( voir l' e xemple).
Exemple :
• Pression hydrostatique max. = 600 bar (9 psi)
• Pression du ciel gazeux max. (Deltapilot 2) = 300 mbar (4,5 psi)
• Pression totale max., mesurée avec le Deltapilot 1 = 300 mbar (4,5 psi) + 600 mbar (9 psi) =
900 mbar (13,5 psi) cellule de mesure à sélectionner : 0...1200 mbar (0...18 psi)
• Pression max., mesurée avec le Deltapilot 2 : 300 mbar (4,5 psi) cellule de mesure à sélectionner :
0...400 mbar (6 psi)
REMARQUE
Lors de la mesure de pression différentielle, la sonde 2 pourrait éventuellement être immergée.
Des écarts de mesure peuvent se produire.
‣ Lors de l' i nstallation, veiller à ce que la sonde 2 ne puisse être immergée.
Deltapilot M FMB50/51/52/53
3
1
A0023542
