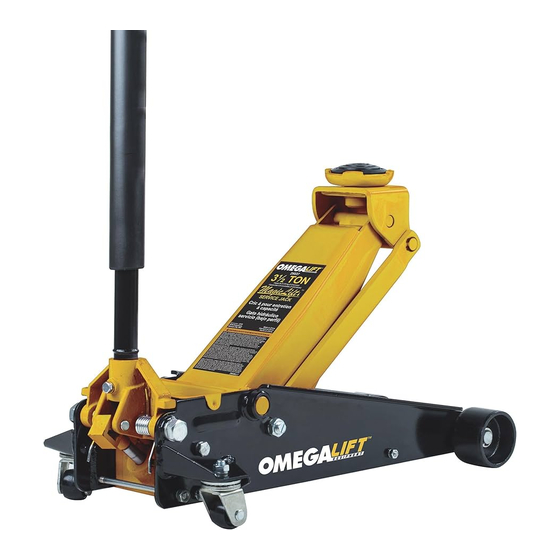

Fast Lift Hydraulic Service Jack
MODEL
29037
!
This is the safety alert symbol. It is used to alert you to potential personal injury hazards.
Obey all safety messages that follow this symbol to avoid possible injury or death.
WARNING
!
To avoid crushing and related injuries:
NEVER work on, under or around a
load supported only by a hydraulic
jack. ALWAYS use a pair of adequately
rated jack stands.
CAPACITY
3-1/2 TON
U.S. Patent No's. 5,946,912 • 6,199,379
10939 N. Pomona Ave. Kansas City, MO 64153
SFA Companies
sales@omegalift.com
Printed in PRC
29037-M2_122015
Publicité
Manuels Connexes pour Omega Lift Equipment 29037
Sommaire des Matières pour Omega Lift Equipment 29037
- Page 1 Fast Lift Hydraulic Service Jack MODEL CAPACITY 29037 3-1/2 TON U.S. Patent No's. 5,946,912 • 6,199,379 This is the safety alert symbol. It is used to alert you to potential personal injury hazards. Obey all safety messages that follow this symbol to avoid possible injury or death.
- Page 2 SAFETY AND GENERAL INFORMATION Save these instructions. For your safety, read, understand, and follow the information provided with and on this jack before using. The owner and operator of this equipment shall have an understanding of this jack and safe operating procedures before attempting to use it.
- Page 3 SPECIFICATIONS Model Capacity Jack Size (L x W x H) Min. Height Max. Height Saddle Dia. 29037 3-1/2 Ton 28-1/2" x 13-1/2" x 6-5/8" 5-1/8" 21-1/2" 4-3/8" OPERATION Lifting Only attachments and/or adapters supplied by the manufacturer shall be used. Lift only on area of the vehicle as specified by the vehicle manufacturer.
- Page 4 WARNING WARNING • Study, understand, and follow all printed materials provided with/on this product before use. • Do not exceed rated capacity. • Use only on hard, level surface. To avoid crushing and related injuries: • This is a lifting device only! •...
- Page 5 TROUBLESHOOTING Symptom Possible Causes Corrective Action Jack will not lift load • Release valve not tightly closed • Ensure release valve tightly closed • Load is too heavy • Consider higher capacity jack Jack will lift, but not maintain • Release valve not tightly closed •...
- Page 6 29037-11 REAR CASTER 29037-12 HANDLE ASSEMBLY ** Replacement requires special skills, 29037-13 REPAIR KIT HYDRAULIC knowledge, and equipment. Only authorized service center may perform the repair and/or replacement of these items. Figure 2 - Replacement Parts Illustration for Model 29037...
- Page 7 ONE YEAR LIMITED WARRANTY For a period of one (1) year from date of purchase, SFA Companies will repair or replace, at its option, without charge, any of its products which fails due to a defect in material or workmanship under normal usage. This limited warranty is a consumer's exclusive remedy.
- Page 8 Note Page SFA Companies 10939 N. Pomona Ave. Kansas City, MO 64153 888-332-6419 sales@omegalift.com...
- Page 9 Cric Hydraulique d’Atelier Levage Rapide MODÈLE CAPACITÉ 29037 3-1/2 TONNES Brevet U.S. No: 5,946,912 • 6,199,379 Ce symbole indique qu’il faut être prudent. Lorsqu’il apparaît dans ce mode d’emploi, il indique un risque de blessures corporelles potentiel. Pour ne pas subir de blessures graves, voire mortelles, veuillez toujours observer les consignes de sécurité.
- Page 10 Remplacez toute pièce usée ou endommagée uniquement par une pièce de rechange autorisée. DONNÉES TECHNIQUES Modèle Capacité Dimension du cric (L x l x H) Hauteur min. Hauteur max. Diamètre de la tête 29037 3-1/2 Tonnes 28-1/2" x 13-1/2" x 6-5/8" 5-1/8" 21-1/2" 4-3/8"...
- Page 11 OPÉRATION Levage Seul(e)s les pièces et/ou les adaptateurs fournis par le fabricant sont autorisé(e)s. Soulevez uniquement aux points de levage du véhicule indiqués par son fabricant. 1. Suivez les instructions du fabricant du véhicule pour le levage. Activez le frein à main et bloquez chacune des roues non soulevées dans les deux directions pour prévenir tout mouvement accidentel du véhicule.
- Page 12 AVERTISSEMENT AVERTISSEMENT • Il faut prendre connaissance des directives fournies avec ce produit, les comprendre et s’y conformer avant de l’utiliser. • N’excédez pas la capacité recommandée. Pour éviter tout risque d’accident ou d’écrasement: • Utilisez sur un sol plat et stable. •...
- Page 13 DIAGNOSTIC DES PANNES Symptômes Causes possibles Solutions Le cric ne soulève pas la charge • La soupape de décharge n’est • Resserrez fermement la soupape pas complètement fermée de décharge • Surcharge • Songez à utiliser un cric plus puissant Le cric soulève la charge mais ne •...
- Page 14 Contactez 29037-10 FRONT WHEEL ASSEMBLY le service technique pour obtenir 29037-11 REAR CASTER la liste des centres de réparation. 29037-12 HANDLE ASSEMBLY 29037-13 REPAIR KIT HYDRAULIC Figure 2 - Illustration des pièces de rechange pour le modèle 29037...
- Page 15 GARANTIE LIMITÉE D’UN AN Pour une période d’un (1) an à compter de la date d’achat, SFA Companies s’engage à réparer ou remplacer (selon les cas, jugés par lui), et gratuitement, un de ses produits qui tomberait en panne suite à un vice de fabrication ou de matière, sous réserve que le dit produit ait été...
- Page 16 Note Page SFA Companies 10939 N. Pomona Ave. Kansas City, MO 64153 888-332-6419 sales@omegalift.com...
