62"
74 ½"
46 ¼"
P
S
H
OUR UNE PHARMACIE
O
AUCUNE OUVERTURE DANS LE MUR N
F
S
H
OR THE
O
O MEDICINE CABINET WITH WALLMOUNT
,
FAUCET
THERE IS NO CUT IN THE WALL
10 ¼"
3"
1 ½"
26"
8
MODÈLE À MIROIR PLAT - FLAT MIRROR MODEL
1.
Barre de soutien
en mélamine ou
contreplaqué
Plywood or
melamine support
bracket
1.
1.
75"
Barre de soutien
en Z
Z-shape support
bracket
1.
,
O AVEC ROBINET MURAL
'
.
EST NÉCESSAIRE
.
2.
15 ¼"
2.
A
28 ¼"

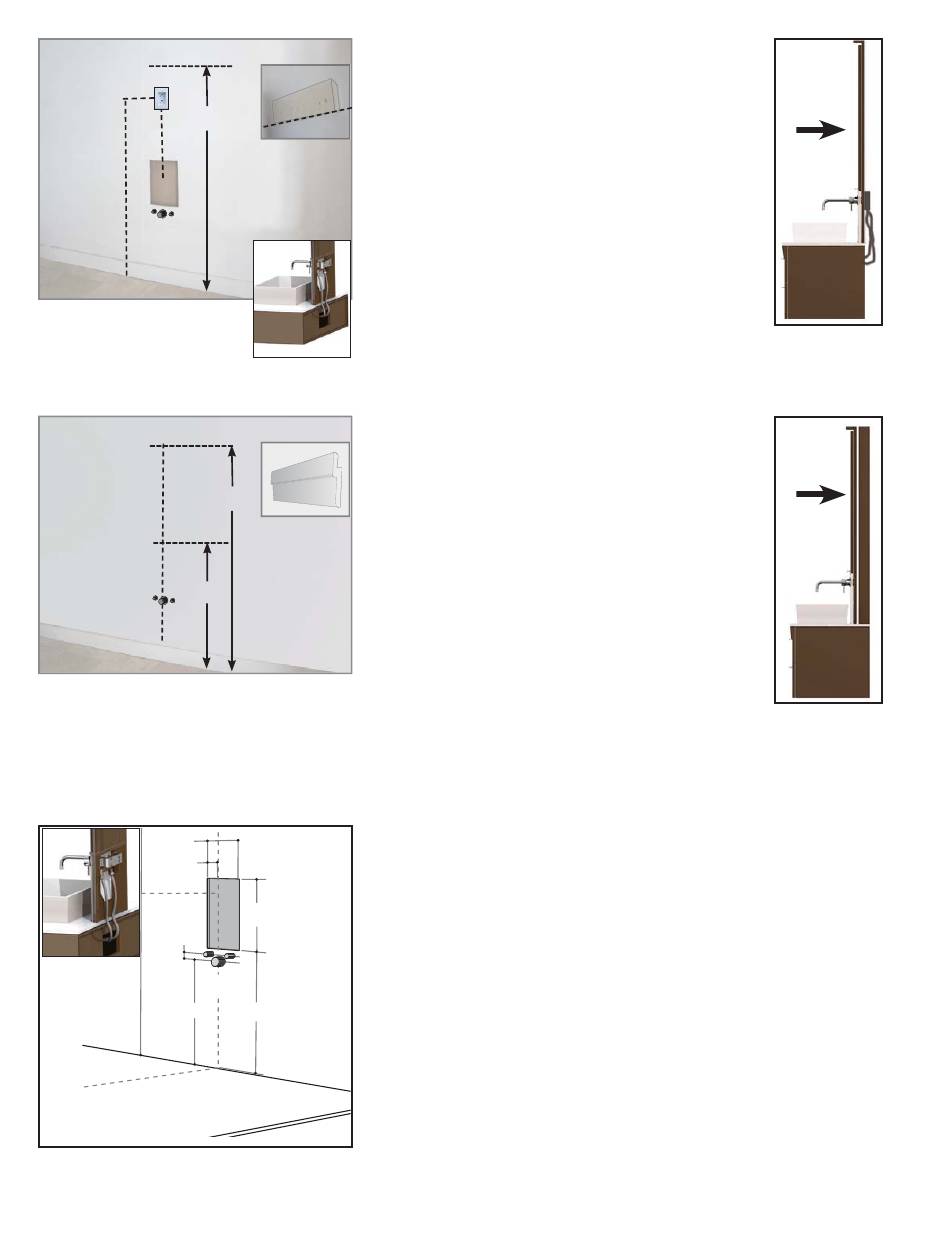

Fixation de la barre de soutien en mélamine ou
contreplaqué pour le miroir plat.
Tracez une ligne à l'horizontale à niveau à 74 ½" du
plancher et une autre à la verticale pour indiquer
le centre du lavabo. Retirez de derrière le miroir la
barre de soutien en contre-plaqué et indiquez-en le
centre. Alignez le bas de barre de soutien à la ligne
horizontale, centrez, puis vissez au mur avec les
ancrages à gypse et les vis 1 ½" fournies.
Fasten plywood or melamine support bracket
Draw a level horizontal line 74 ½" above the floor,
and a vertical line to indicate the centre of the sink.
Remove the plywood bracket from the back of the
mirror and mark its centre. Align the base of the
plywood bracket with the horizontal line, centre it,
and fasten it to the wall with the gypsum anchors
and 1 ½" screws provided.
MODÈLE AVEC MIROIR-PHARMACIE -
MODEL WITH MEDICINE CABINET
Fixation des barres de soutien métalliques en Z
pour la pharmacie.
Tracez une ligne horizontale à niveau à 46 ¼" du
plancher, une autre à 75" du plancher et une ligne
verticale pour indiquer le centre du lavabo. Retirez
de derrière la pharmacie les barres de soutien
d'aluminium en Z et indiquez-en le centre. Alignez
le bas des barres sur la ligne horizontale, centrez,
puis vissez au mur avec les ancrages à gypse et les
vis 1 ½" fournies.
Fasten Z-shape aluminum support brackets for
medicine cabinet.
Draw a level horizontal line 46 ¼" above the floor,
another line at 75" above the floor and a vertical
line to indicate the centre of the sink. Remove the
2 aluminum Z-shape brackets from the back of the
medicine cabinet and mark the centre. Align the
base of the brackets with the horizontal lines, centre
them, and fasten them to the wall with the gypsum
anchors and 1 ½" screws provided.
Robinet mural Vanico-Maronyx pour modèle à miroir plat.
L'ouverture du mur pour les robinets Vanico-Maronyx doit être
conforme aux spécifications mentionnées ci-contre.
Pour tout autre robinet mural suivre les indications du manufacturier.
Pour le modèle avec robinet sur tablette, l'installation de la tablette se
fait à une étape ultérieure.
N.B. Le modèle avec pharmacie n'a pas besoin d'ouverture dans le mur.
Vanico-Maronyx wall-mounted faucet for flat mirror model.
Wall openings for Vanico-Maronyx faucets must comply with the
specifications mentioned opposite.
For all other wall-mounted faucets, follow the manufacturer's directions.
For the shelf-mounted faucet model, the shelf is installed later.
Note: The medicine cabinet model does not need wall opening.
