Informations générales
3.1 Outils et matériel
Dometic recommande l'utilisation des outils et du
matériel suivants pour l'installation de l'auvent.
Pièces incluses (Modèles 8 à 16 pi o 2,4 à
4,8 m)
Support de fixation
Boulon ordinaire M6 x 50 mm L
Rondelle d'arrêt fendue M6
Rondelle plate M6
Contre-écrou M6 avec insert nylon
Vis autotaraudeuse à tête plate #8-18 x 0,38
Pièces incluses (Modèles 15 à 16 pi o 4,5 à
4,8 m)
Boulon ordinaire M6 x 50 mm L
Rondelle d'arrêt fendue M6
Rondelle plate M6
Contre-écrou M6 avec insert nylon
Vis autotaraudeuse à tête plate #8-18 x 0,38
Pièces fournies par l'installateur
Ensemble d'interrupteurs à bascule
Dometic
Œillet mural ou gaine
thermorétractable
Plaque de fixation
1
Boulons ordinaires, rondelles et
écrous
1,2
Douilles
1
1
Pièces nécessaires en cas d'assemblage de l'auvent sur une structure non
solide. Voir « Fixation du support de montage sur une structure non solide » à
la page 7.
2
Les boulons ordinaires doivent être de grade 8,8 minimum et dotés d'une
tête qui ne dépasse pas 0,125 po (3 mm).
Outils recommandés
Perceuse
Outil d'ébavurage
Niveau à bulle
Tournevis cruciforme ou
mèche
Clé dynamométrique
4
Quantité
1
12
12
12
12
6
Quantité
4
4
4
4
2
Quantité
1
1
1
4
4
Mastic
Clé à six pans, tournevis ou
mèche 3 mm
Clé à six pans, tournevis ou
mèche 6 mm
Clé à douille 6 mm
Douille 10 mm
3.2 Dégagement de la porte
w
q

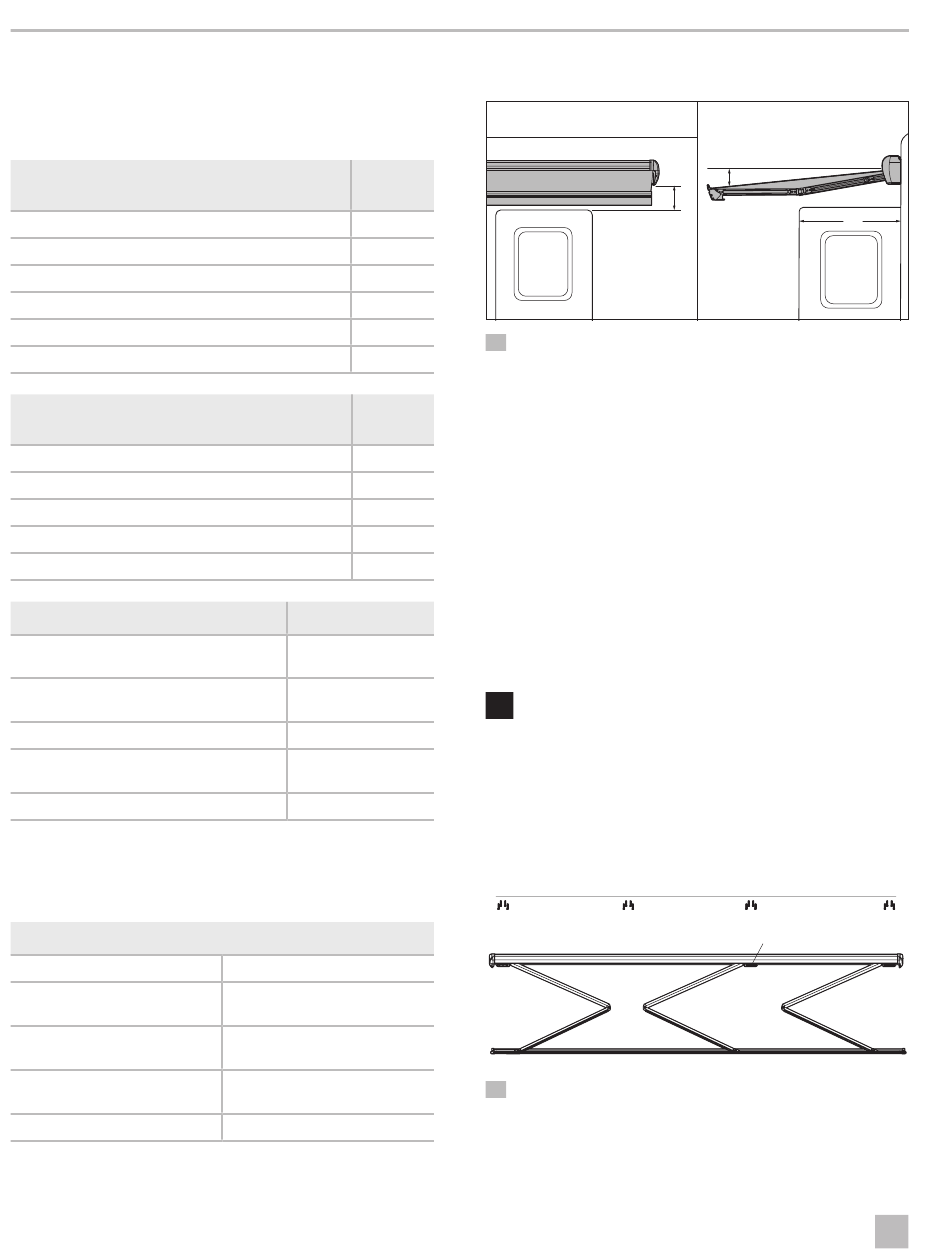

1 Dégagement de la porte (préréglages par défaut)
Porte du VR (fermée)
q
2,5 po (6,35 cm)
w
Pente de 5°
e
Laisser un dégagement suffisant entre la toile de l'auvent
et la porte d'entrée pour permettre l'obtention de la
pente de l'auvent.
I
La toile de l'auvent s'ajuste jusqu'à une pente de
15°. Voir « Ajustement de l'inclinaison de la toile » à
la page 10.
3.3 Dimensions de l'auvent
AVERTISSEMENT : RISQUE DE CHOC OU
D'ÉCRASEMENT.
Localiser les boulons de montage derrière chaque
épaule (fixation de bras latéral) pour offrir un
support adéquat. Sinon, l'auvent peut devenir
instable et risque de fléchir ou de s'écrouler. Le
non-respect de cet avertissement pourrait entraîner
de graves blessures, voire la mort.
q
2 Boulons de montage et épaules (Modèle 4,5 à 4,8 m)
Boulon de montage
q
Auvent à boîtier/caisson motorisé
e
r
t
22 po (55 cm)
r
Porte du VR (ouverte)
t
w
Épaule
w
FR
