3.
Enroulez l'excédent de câble en faisceau et fixez-le au
sous-châssis de la remorque pour prévenir les
dommages.
4.
Poussez la bride à charnière du connecteur vers le
HAUT et retirez le capuchon de protection du module
de commande électronique/modulateur double.

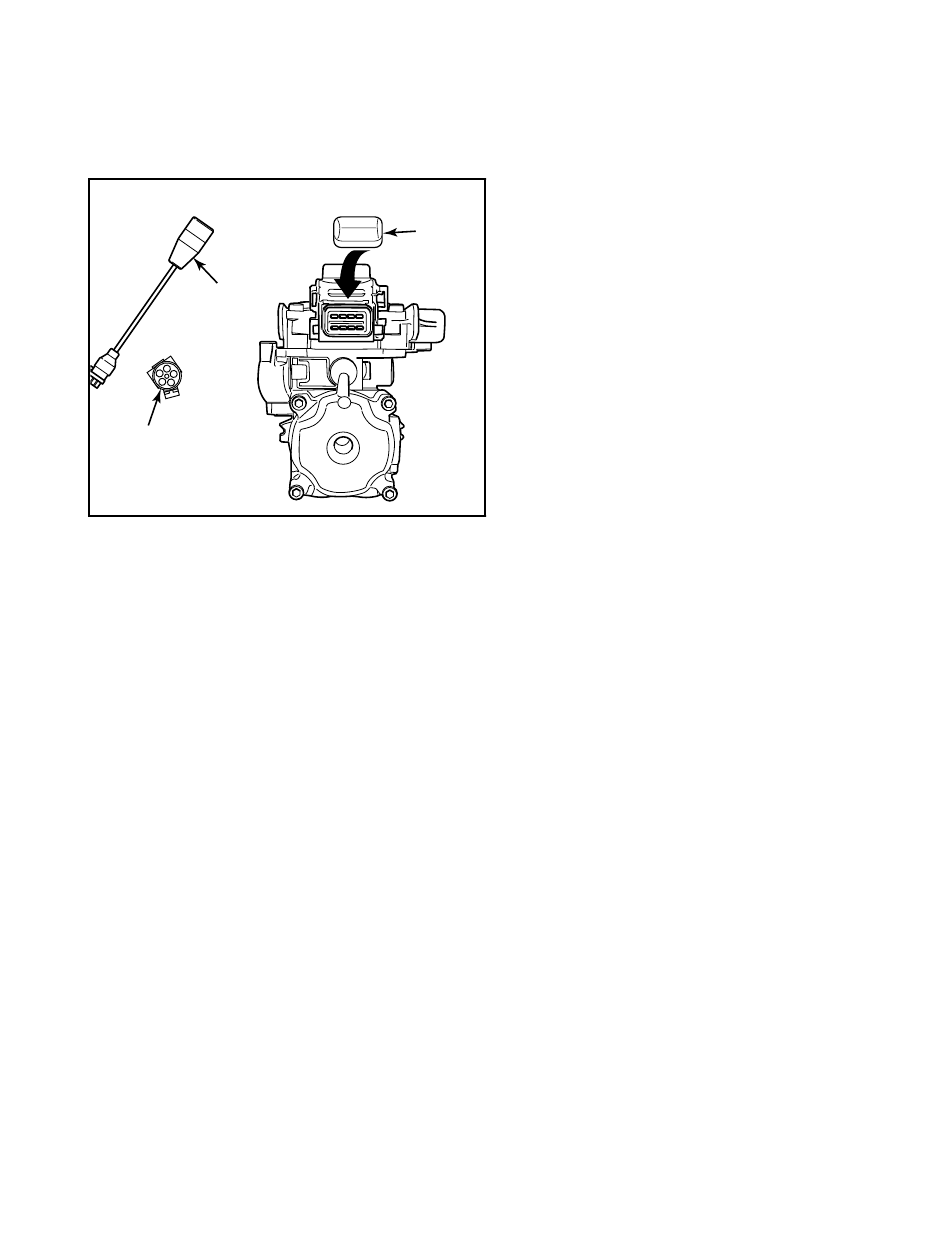

Figure 10 .
Figure 10
CONNECTEUR
DE CÂBLE
D'ALIMENTATION
À CODE
CONNECTEUR
HOMOLOGUE
POUR
SEMI-REMORQUE
5.
Branchez le connecteur à 8 broches du câble
d'alimentation ou du câble d'alimentation/de
diagnostic au module de commande
6.
Poussez vers le BAS la bride à charnière du
connecteur du module de commande électronique/
modulateur double.
7.
Pour l'installation d'un câble d'alimentation, passez à
l'étape 9.
8.
Pour l'installation d'un câble d'alimentation/de
diagnostic en Y :
A. Installez le support de câble de diagnostic de
façon à ce que le connecteur de diagnostic soit
accessible. Habituellement, on l'installe dans le
coin avant droit du sous-châssis, mais
l'emplacement peut varier en fonction du type
de semi-remorque.
B. Acheminez le câble de diagnostic du module de
commande électronique/modulateur double
jusqu'au support de câble de diagnostic.
C. Fixez solidement le câble au sous-châssis afin de
prévenir les dommages.
REMARQUE : Laissez du mou dans le câble pour
compenser les mouvements de la semi-
remorque et du sous-châssis.
D. Enroulez l'excédent de câble en faisceau et fixez-
le au sous-châssis. Figure 8 .
16579/ArvinMeritor
Imprimé aux États-Unis
CAPUCHON
Copyright ArvinMeritor, Inc., 2001
TP-20214FC
Publié 03-01
Page 7
