3)
Tirare indietro l'alimentazione dalla cassetta terminale verso
l'interno.
4)
Allentare i dadi e la rondella elastica sui quattro angoli del
ventilatore.
5)
Tirare leggermente il ventilatore all'interno dell'apparecchio
ed estrarlo in avanti. Proteggere l'evaporatore da eventuali
danni.
6)
Estrarre i distanziali a tubo dai quattro angoli dei bulloni di
fissaggio.
9.
4x
7)
Tagliare un quadrato nell'isolamento dell'apparecchio in cor-
rispondenza dell'apertura dell'aria destra lungo la perfora-
zione presente, così come sul lato sinistro.
8)

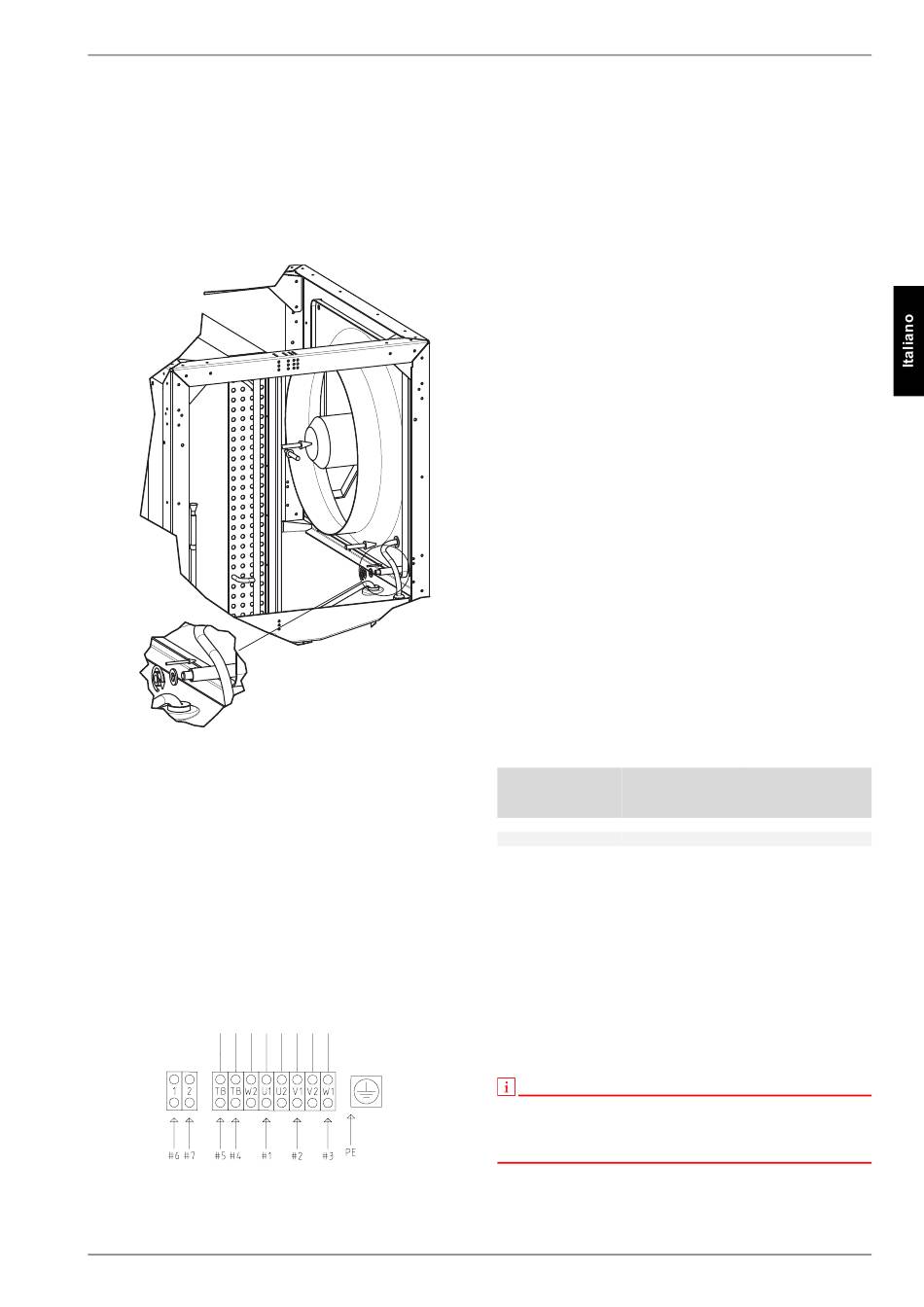

Infilare il ventilatore con la direzione dell'aria inversa nell'ap-
parecchio dal davanti e fissarlo a destra sulle viti presenti.
Fare attenzione alla posizione dei cavi all'ingresso. Proteg-
gere l'evaporatore dai danni.
9)
Infilare i distanziali a tubo sui bulloni di fissaggio e fissare il
ventilatore ai quattro angoli con le stesse rondelle elastiche
e gli stessi dadi.
10) Infilare i cavi negli ugelli e nella cassetta terminale come
rappresentato e fissare i collegamenti a vite.
11) Collegare i cavi nella cassetta terminale del ventilatore (per
la connessione vedere l'immagine, rispettare il campo di ro-
tazione destrorso) e avvitare la copertura della cassetta ter-
minale.
12) Verificare la tenuta della cassetta terminale e di tutti i colle-
gamenti a vite.
13) Avvitare le lamiere di copertura frontali.
www.waltermeier.com
8.
10. .
452161.66.17 · FD 9303
OERTLI LIN 11TES - OERTLI LIN 16TES
7.3 Allacciamento sul lato del
riscaldamento
I raccordi del lato del riscaldamento sulla pompa di calore sono
dotati di filettatura esterna da 1¼". Quando si esegue il collega-
mento alla pompa di calore utilizzare una chiave come contrasto
nei punti di giunzione.
Prima di eseguire gli allacciamenti della pompa di calore dal lato
acqua di riscaldamento è necessario lavare l'impianto di riscal-
damento per rimuovere eventuali impurità, residui di materiali di
tenuta o simili. Un accumulo di residui nel condensatore può
comportare il blocco totale della pompa di calore. Negli impianti
con possibilità di chiusura della portata dell'acqua di riscal-
damento è necessario, a causa delle valvole dei riscaldatori e dei
termostati, che il committente monti una valvola di limitatrice di
flussodietro la pompa di riscaldamento in un bypass del riscal-
damento. Questo per garantire una portata minima di acqua di ri-
scaldamento attraverso la pompa di calore e prevenire i blocchi.
Una volta eseguita l'installazione sul lato riscaldamento è neces-
sario caricare, sfiatare e sottoporre a prova idraulica l'impianto di
riscaldamento.
Per il riempimento dell'impianto attenersi alle seguenti indica-
zioni:
L'acqua non trattata utilizzata per il riempimento e il rab-
bocco deve essere di qualità pari all'acqua potabile
(incolore, chiara, senza depositi).
L'acqua utilizzata per il riempimento e il rabbocco deve es-
sere prefiltrata (larghezza dei pori max. 5 µm).
La formazione di depositi negli impianti di riscaldamento ad
acqua calda sanitaria non può essere evitata completamente,
ma risulta trascurabile negli impianti con temperature di mandata
inferiori a 60 °C.
Nelle pompe di calore per medie e alte temperature è possibile
raggiungere temperature superiori anche ai 60 °C.
Pertanto l'acqua utilizzata per il riempimento e il rabbocco deve
rispettare i seguenti valori indicativi ai sensi della norma :
Totale elementi alcalini
Potenza termica
terrosi
totale in [kW]
in mol/m³ oppure
mmol/l
fino a 200
da 200 fino a 600
> 600
< 0,02
Portata minima d'acqua di riscaldamento
La portata minima d'acqua di riscaldamento della pompa di ca-
lore deve essere garantita in ogni stato d'esercizio dell'impianto
di riscaldamento. Tale condizione può essere raggiunta, ad
esempio, installando un doppio distributore senza pressione dif-
ferenziale o una valvola limitatrice di flusso. L'impostazione di
una valvola limitatrice di flusso viene spiegata nel capitolo Avvia-
mento. Un calo al di sotto della portata minima può causare un
totale danneggiamento della pompa di calore in seguito al con-
gelamento dello scambiatore di calore a piastre nel circuito del
freddo.
NOTA
L'uso di una valvola limitatrice di flusso è consigliabile solo con sistemi
di riscaldamento a superficie e una portata dell'acqua di riscaldamento
max. di 1,3 m³/h. La mancata osservanza di quanto sopra può causare
blocchi dell'impianto.
Durezza
totale in °dH
2,0
11,2
1,5
8,4
< 0,11
IT-7
