Si une autre gaine d'air que celle disponible en accessoire est
utilisée, il faudra alors respecter les dimensions intérieures et
extérieures indiquées sur le croquis. De plus, il convient de
veiller à un découplage vibratoire et à une isolation des gaines
appropriés.

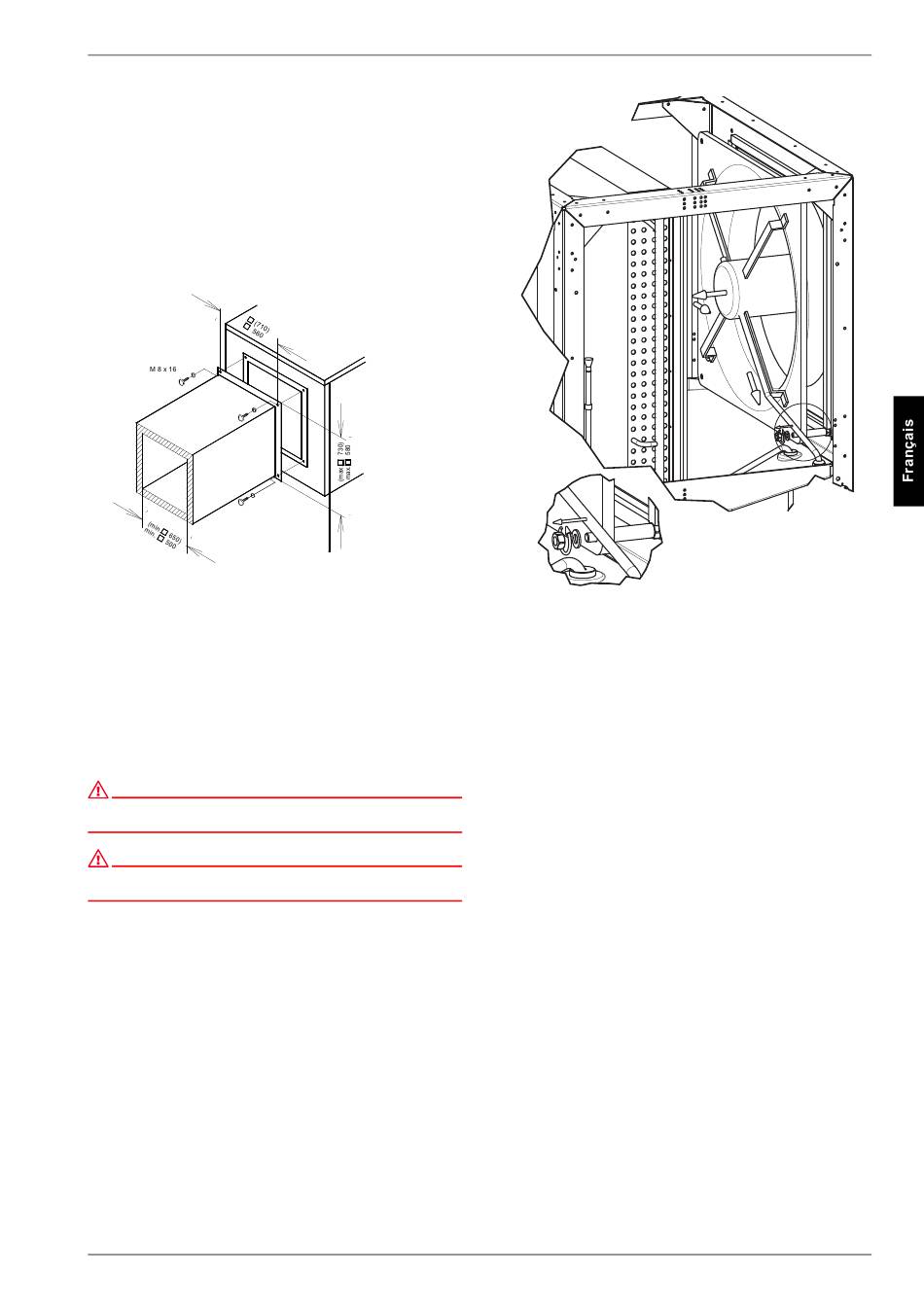

En cas d'utilisation de gaines d'air fixées par bride, une tubulure
de raccordement est fixée aux alésages filetés prévus à cet effet
côté évacuation et aspiration de l'évaporateur à l'aide de 4 vis à
tête hexagonale M8x16. Vérifier que les deux manchons de la
gaine d'air sont bien en contact avec l'isolation et non avec la
plaque métallique extérieure.
Les
valeurs
entre
parenthèses
OERTLI LIN 16TES

7.2.2 Changement du sens de l'air

Il est possible d'inverser le sens de l'air de l'appareil en modifiant
le ventilateur.
La modification de la canalisation de l'air doit être prise en
compte lors de l'aménagement de l'installation. Les données
supplémentaires de ces instructions, en rapport avec les bou-
ches d'aspiration et d'évacuation, restent inchangées.
ATTENTION !
Avant d'ouvrir l'appareil, s'assurer que tous les circuits électriques sont
bien hors tension.
ATTENTION !
Les travaux sur la pompe à chaleur doivent être effectués uniquement par
des techniciens qualifiés et agréés.
Les étapes suivantes doivent être effectuées :
1)
Enlever les parties frontales situées à l'avant en commen-
çant par le bas pour finir par le haut.
2)
Ouvrir le boîtier de raccordement du ventilateur et décon-
necter le câble d'alimentation.
www.waltermeier.com
sont
valables
pour
la
452161.66.17 · FD 9303
OERTLI LIN 11TES - OERTLI LIN 16TES
4.
4x
3)
Tirer le câble d'alimentation vers l'intérieur, au travers du
boîtier de raccordement et de la plaque de buse.
4)
Retirer les écrous et les rondelles élastiques présents aux
quatre coins du ventilateur.
5)
Tirer légèrement le ventilateur vers l'intérieur de l'appareil
puis le sortir par l'avant de l'appareil. Si besoin est, protéger
l'évaporateur de tout endommagement.
6)
Enlever les entretoises d'écartement des boulons de fixation
présents aux quatre coins.
5.
3.
FR-7
