MISURE DI SICUREZZA
Per ridurre al minimo il rischio di infortuni durante l'installazione ed eventuali interventi di manutenzione, osservare la massima
attenzione operando sulle apparecchiature elettriche.
ATTENZIONE !
Gli apparecchi e le attrezzature di sollevamento devono essere adeguatamente dimensionati al
peso della pompa ( vedi descrizione prodotto ); non transitare o sostare sotto i carichi sospesi.

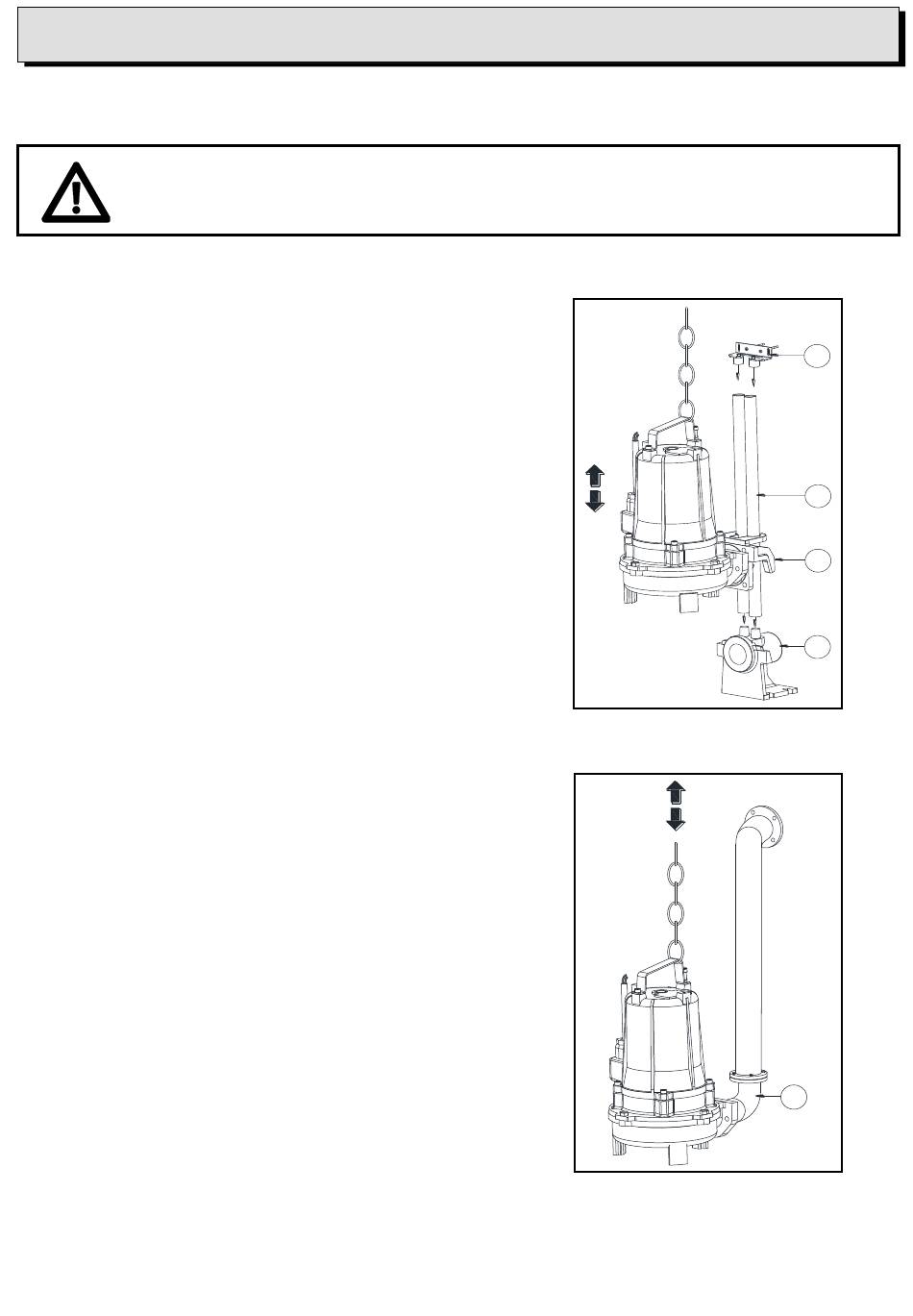

INSTALLAZIONE FISSA CON BASAMENTO DI ACCOPPIAMENTO AUTOMATICO
Fissare la staffa di ancoraggio tubi guida (1) a bordo vasca o ad una base
solida.
Posizionare sul fondo del pozzetto il basamento di accoppiamento
automatico (2) in modo tale che le due sporgenze coniche per l'innesto
dei tubi guida siano a piombo rispetto alle sporgenze della staffa di
ancoraggio tubi guida. Contrassegnare la posizione delle asole presenti
sul basamento e misurare la lunghezza dei tubi guida necessaria.
Fissare saldamente il basamento sul fondo del pozzetto, collegare il tubo
di mandata alla bocca del basamento stesso.
Smontare la staffa di ancoraggio tubi guida, innestare nelle apposite
sporgenze sul basamento i tubi guida (3) e bloccarli a bordo vasca
rimontando l'apposita staffa. Agganciare la catena alla maniglia o grillo
posti sulla pompa, sollevarla, inserire il gancio guida tra i due tubi e calare
lentamente; il gancio della catena di sollevamento deve essere in linea
con il baricentro della pompa, mentre l'estremità della catena di
sollevamento deve essere fissata tramite il grillo alla staffa di ancoraggio
tubi.
Disporre la stesura dei cavi nel pozzetto evitando pieghe brusche e
schiacciamenti ed appenderli alla staffa a bordo vasca.
INSTALLAZIONE TRASPORTABILE
M
ontare sulla bocca di aspirazione il telaio di sostegno, dove previsto,
con gli appositi bulloni di fissaggio, e sulla bocca di mandata la curva
flangiata (1) per il collegamento al condotto premente.
Eventuali valvole di ritegno e saracinesche devono essere applicate su
una tubazione di mandata rigida.
Posizionare la pompa su una base solida per evitare che si ribalti o
affondi;
la pompa può funzionare anche sospesa, agganciata alla maniglia o a
golfare presenti. Tubi e valvole devono essere dimensionati alle
prestazioni della pompa.
INSTALLAZIONE
6
1
3
4
2
1
