MESURES DE SECURITE
Pour réduire dans toute la mesure du possible les risques pendant l'installation et les éventuelles interventions d'entretien , il convient
d'opérer avec la plus grande attention lorsque l'on interviendra sur l'appareillage électrique.
ATTENTION ! Les appareils et les équipements de levage doivent être correctement dimensionnès
en fonction du poids de la pompe (voir description du produit). Ne pas stationner ou circuler sous
la charge soulevée.

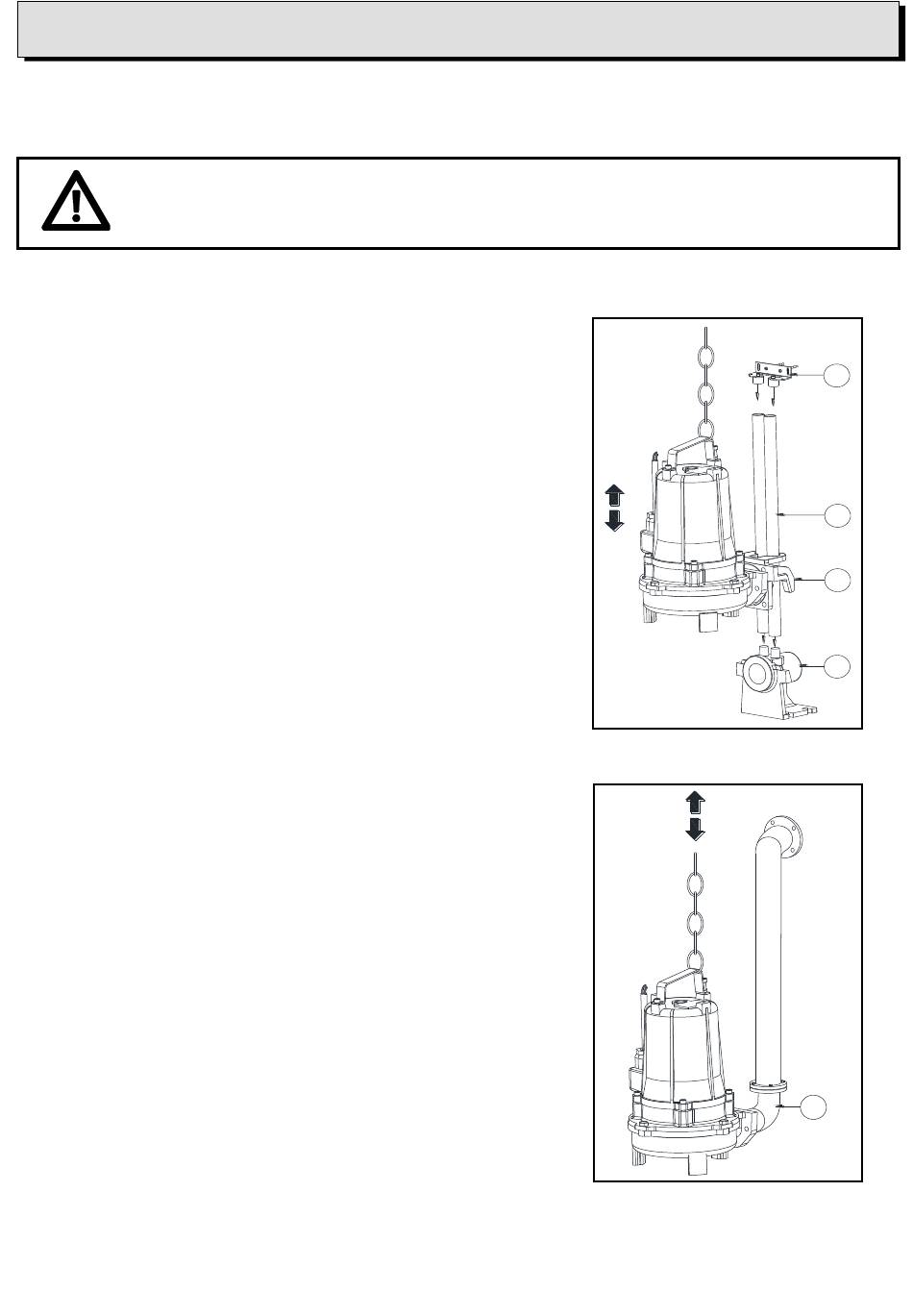

INSTALLATION FIXE AVEC PIED D'ASSISE A FIXATION AUTOMATIQUE
Fixer la platine de maintien des deux tubes de guidage (1) à une paroi
de la fosse ou à un appui solide.
Positionner au fond de la fosse le pied d'assise (2) de manière que les
deux guides cônique se trouvent à l'aplomb des deux autres guides
côniques de la platine. Repérer la position des lumières de la semelle
du pied d'assise et mesurer la longueur nécessaire des tubes de
guidage. Fixer solidement le pied d'assise sur le fond de la fosse, et
placer sur ce pied d'assise la tuyauterie de refoulement. Dèmonter la
platine de maintien des tubes de guidage, placer les deux tubes (3)
dans les guides côniques correspondants, et les bloquer en replaçant
la platine de maintien. Fixer la chaîne à la poignée ou à l'oeilleton de
la pompe, soulever, placer le guide (4) entre les deux tubes et
descendre lentement l'ensemble. Le crochet de la châine de levage
doit être positionnée de manière à maintenir la chaîne dans une
position aussi verticale que possible pendant cette opération.
L'extrémité de la chaîne de levage sera fixée sur la platine de maintien
afin de l'empêcher de tomber dans la fosse. Faire en sorte que le
câble d'alimentation sorte de la fosse sans pliures brusques ni
écrasements contre les parois ou les bords de la fosse.
INSTALLATION MOBILE
Monter sur l'orifice d'aspiration le châssis support, lorsqu'elle est
à l'aide des boulons de fixation, et sur l'orifice de
disponible
,
refoulement, le coude avec bride (1) pour y raccorder la tuyauterie de
refoulement.
Les éventuels clapet et vanne seront fixés sur une
tuyauterie de refoulement rigide. Fixer la pompe sur une base solide
pour éviter qu'elle se renverse ou s'enfonce dans la fosse; la pompe
peut fonctionner égalemement en étant soutenue par la poignée ou
les oilletons
existants.
dimensionnés en fonction des caractéristiques de la pompe.
INSTALLATION
La tuyauterie et le clapet doivent être
22
1
3
4
2
1
