MakerBot Replicator 2 Mode D'emploi

Masquer les pouces Voir aussi pour Replicator 2:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

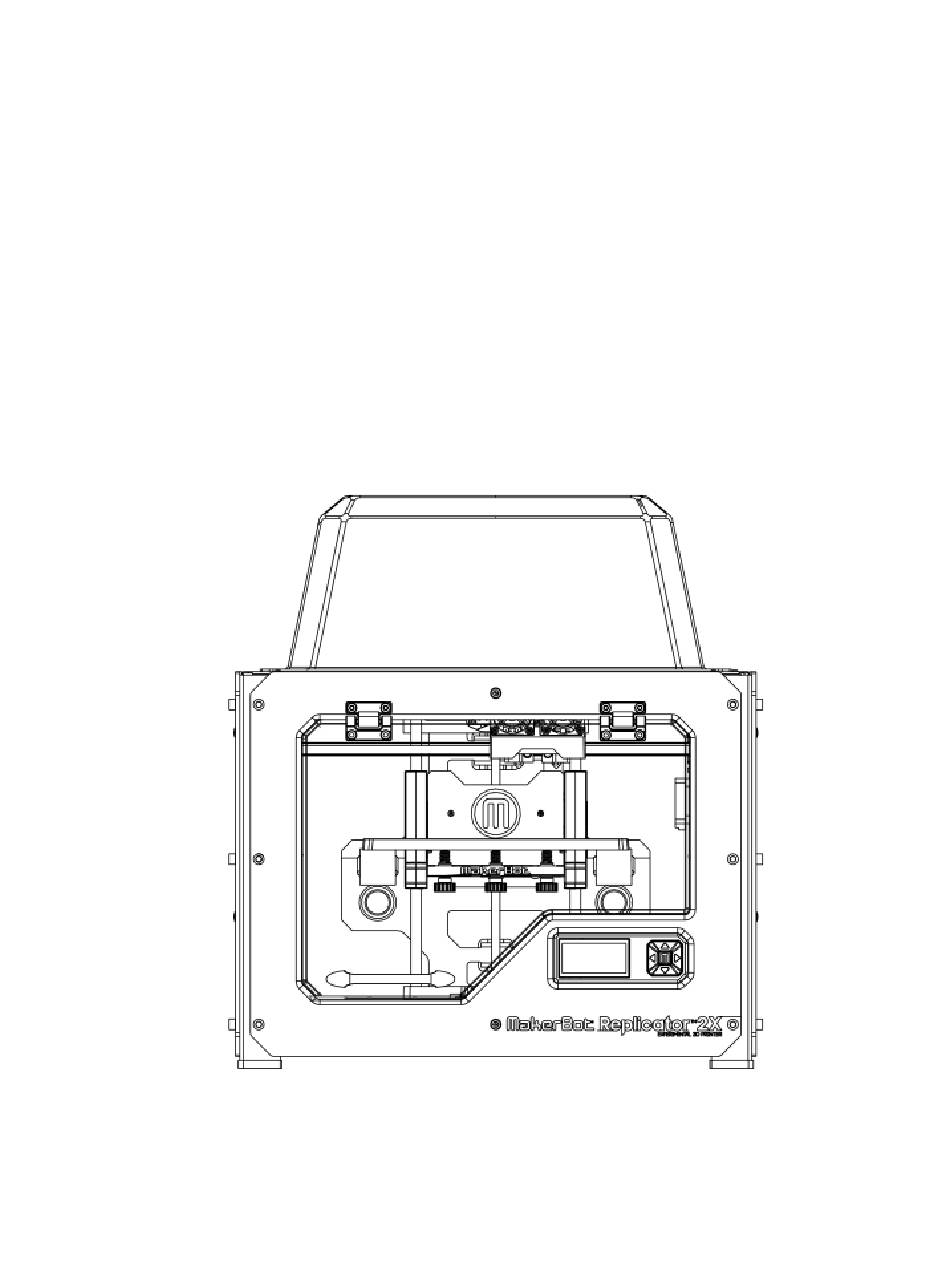

MakerBot® Replicator® 2X
Experimental 3D Printer
— DÉPANNAGE ET ENTRETIEN
—
V4

Publicité

Table des Matières
loading

Manuels Connexes pour MakerBot Replicator 2

Sommaire des Matières pour MakerBot Replicator 2

  • Page 1 MakerBot® Replicator® 2X Experimental 3D Printer — DÉPANNAGE ET ENTRETIEN —...

  • Page 2: Table Des Matières

    Le filament est bloqué Démonter la tête d’extrusion Messages d’erreur de l’écran LCD Les buses ne sont pas alignées Messages d’erreur du MakerWare MakerBot Service d’assistance MakerBot À faire et à ne pas faire Outils pouvant vous être utiles Diagnostic des problèmes de qualité d’impression...

  • Page 3: Dépannage

    PRÉSENTATION Ce guide de dépannage et d’entretien est conçu pour accompagner le guide d’utilisation de votre MakerBot Replicator 2X. Dans la première section, vous trouverez des solutions de dépannage à des problèmes auxquels vous pouvez être confrontés lors de l’utilisation de votre MakerBot Replicator 2X.

  • Page 4: L'extrusion S'interrompt

    Lorsque vous avez passé la lame sous l'objet, faites doucement pivoter la spatule. L’objet devrait se détacher. L’EXTRUSION S’INTERROMPT Face à certains problèmes votre MakerBot Replicator 2X peut interrompre le processus d’extrusion. Utilisez la liste de vérification pour en déterminer la cause et la solution correspondante.

  • Page 5: La Replicator 2X Tremble

    élevées sans activer l’accélération peut endommager votre MakerBot Replicator 2X. Pour vérifier et modifier les paramètres de vitesse, allez sur le menu de l’écran LCD de votre Replicator MakerBot 2X et naviguez jusqu’à Info and Settings >General Settings > Accelerate (info ).

  • Page 6: Le Filament Est Bloqué

    Si le filament ne sort pas par la buse, essayez les solutions suivantes: • Retirez le filament en haut de la tête d’extrusion et contrôlez si l’extrémité du filament est pliée. Si le filament est plié, il est possible qu’il glisse sous le roulement de la tête d’extrusion au lieu de pénétrer dans l’extrémité...

  • Page 7: Démonter La Tête D'extrusion

    DÉMONTER LA TÊTE D’EXTRUSION 1. Déchargez le filament MakerBot de la tête d'extrusion. Pour lancer la séquence de déchargement du filament, allez au menu LCD et sélectionnez Utilities > Filament Options > Unload (utilitaires > options du filament > décharger).

  • Page 8: Messages D'erreur De L'écran Lcd

    MESSAGES D’ERREUR DE L’ÉCRAN LCD Si votre MakerBot Replicator 2X rencontre des difficultés pendant l’opération, le menu de l’écran LCD affichera un message d’erreur. Le tableau suivant décrit tous les messages d’erreur possibles. REMARQUE: Si vous observez un message d’erreur hors-contexte, veuillez contacter le service d’assistance de MakerBot à...
  • Page 9 Votre MakerBot Replicator 2X ne peut pas lire de carte SD d’une capacité supérieure à 2GB. Essayez avec une carte plus petite. Votre MakerBot Replicator 2X a eu un problème inédit lors de la lecture de la carte SD. Ce problème ne surviendra plus.

  • Page 10: Les Buses Ne Sont Pas Alignées

    LES BUSES NE SONT PAS ALIGNÉES MakerBot effectue une séquence d’alignement sur chaque MakerBot Replicator 2X avant l’expédition. Cependant, si le plastique émis par les deux têtes d’extrusion ne semble pas être correctement aligné lors d’impression à extrusion double, vous pouvez relancer chez vous la séquence d’alignement.
  • Page 11 X et le numéro de ligne le plus réussi pour l’axe Y. 8. Utilisez les flèches pour sélectionner un numéro de ligne et le bouton M pour sélectionner un numéro de ligne. La MakerBot Replicator 2X conservera ces informations concernant l’emplacement des buses de la...

  • Page 12: Messages D'erreur Du Makerware Makerbot

    MESSAGES D’ERREUR DU MAKERWARE MAKERBOT MakerWare affiche des messages d’erreur pour vous aider à éviter des problèmes potentiels et à diagnostiques des problèmes existants. INSTALLATION Le message d’erreur suivant peut s’afficher pendant l’installation de MakerBot MakerWare: Messages d’Erreur Description The installation failed.
  • Page 13 MakerWare pendant une impression via port USB. Vérifiez le port USB entre la MakerBot Replicator 2X et l’ordinateur. • Conveyor, le service d’arrière-plan, n’est pas disponible. Pour redémarrer Conveyor, rendez-vous sur le menu Services et sélectionnez «Restart...
  • Page 14 à échelle en mm? votre objet. FENÊTRE DE DIALOGUE EFFECTUER Les messages d’erreur suivants sont susceptibles de s’afficher lorsque vous essayer de faire quelque chose sur votre MakerBot Replicator 2 : Messages d’Erreur Description Background Service Unavailable.
  • Page 15 à bord) TÉLÉCHARGEMENT DU MICROLOGICIEL Les messages d’erreur suivants sont susceptibles de s’afficher lorsque vous essayer de mettre à jour le micrologiciel sur votre MakerBot Replicator 2X: Messages d’Erreur Description Firmware upload requires an Ce message s’affiche lorsqu’un...

  • Page 16: Service D'assistance Makerbot

    Nous utilisons votre numéro de série pour trouver votre commande et obtenir plus d’informations sur votre MakerBot Replicator 2X. Le numéro de série est situé sur la face inférieure de la MakerBot Replicator 2X. Si vous nous contactez via mail, soyez le plus exhaustif possible.

  • Page 17: À Faire Et À Ne Pas Faire

    MakerBot Replicator 2X sans surveillance pendant des impressions de grande taille. • Utilisez uniquement le filament de MakerBot Filament pour votre MakerBot Replicator 2X. • Prenez soin de l’isolation en céramique sur les noyaux thermiques de vos têtes d’extrusion.
  • Page 18 OUTILS UTILES Votre pack MakerBot 2X contient tout ce dont vous avez besoin pour commencer à imprimer, mais voici quelques éléments supplémentaires qui pourraient vous être utiles à mesure que vous commencez à faire des essais avec votre appareil. Une petite spatule.
  • Page 19 C’est la raison pour laquelle la MakerBot Replicator 2X est entièrement fermée. Le boîtier permet de conserver la chaleur émise par les têtes d’extrusion au sein de la zone d’impression et permet de conserver les objets à...
  • Page 20 Vous verrez deux paramètres «feedDiameter», un dans chaque profil de tête d’extrusion. Modifier le premier paramètre «feedDiameter» si vous imprimer à l’aide de la tête d’extrusion de droite de votre MakerBot Replicator 2X et modifiez le deuxième paramètre «feedDiameter» si vous utilisez la tête d’extrusion de gauche.
  • Page 21 «feedstockMultiplier» atteint une valeur de 1,0 et que le problème persiste, il peut s’agir d’un autre problème. Veuillez contacter le service d’assistance de MakerBot. Si l’extrusion ne consomme pas assez de plastique, [Schéma 1.7], diminuez le paramètre «feedstockMultiplier» de 0,05, sauvegardez le fichier de configuration et Export à...
  • Page 22 Consultez la page http://www.makerbot.com/support/replicator2/troubleshooting/ pour obtenir des instructions sur la façon de resserrer les courroies de la grue. Pignon d'entraînement desserré: Si le pignon d’entraînement de la tête d’extrusion n’est pas bien fixé...
  • Page 23 Câble du moteur XYZ: Il peut y avoir un problème avec la section des câbles du moteur menant au moteur de l’axe X. Le cas échéant, il faut remplacer le câble. Contactez support@makerbot.com pour obtenir plus d’informations.

  • Page 24: Entretien

    à la plaque de construction. Pour avoir accès à la séquence de nivelage intégrée de la MakerBot Replicator 2X, rendez-vous dans le menu Utilities de l’écran LCD et sélectionnez Level Build Plate ( nivelage de la plaque de construction Pour niveler la plaque sans utiliser la séquence intégrée:...
  • Page 25 Niveler la plaque de construction régulièrement, en particulier si vous observez que la buse d’extrusion est en train de rayer la plaque de construction, ou que la première couche de l’objet n’adhère pas à la plaque. Chaque fois que vous nivelez la plaque, assurez-vous qu’elle soit propre : la poussière, les égratignures et la graisse de vos doigts peuvent provoquer le même type de problèmes que si la plaque est trop loin de la tête d’extrusion.

  • Page 26: Remplacer La Bande De Kapton

    Avec le temps, la bande de Kapton sur votre plaque de construction finira par être rayée et déchirée, et vous devrez la remplacer par un des feuillet de Kapton fourni dans le pack de votre MakerBot Replicator 2X. Pour remplacer la bande de Kapton: 1.

  • Page 27: Lubrifier La Tige De L'axe Z Et La Poulie Guide

    6. Repérez la poulie-guide de l'axe X. Face à la poulie-guide de l'axe X partie avant de la MakerBot Replicator 2X, la Schéma 2.4 poulie-guide se situe en haut à gauche. [Schéma 2.4] La poulie-guide est l'une des poulies qui permet à...

  • Page 28: Réaligner La Grue

    MakerBot Replicator 2X. Maintenez le côté droit de la grue contre la partie avant de la MakerBot Replicator 2X. Puis essayez de poussez le côté gauche vers l’avant. Il ne devrait pas bouger. S’il bouge, suivez les étapes suivantes.
  • Page 29 SERRER LA POULIE DE L’AXE Y ET LA POULIE DE L’AXE Z Le fait de desserrer les poulies des axes X et Y de votre MakerBot Replicator 2X peut entraîner un glissement de la courroie pendant l’impression. Si vous remarquez des déplacements de l’axe X ou Y pendant une impression, le moment est sans doute venu de resserrez vos poulies.

  • Page 30: Soin Du Filament

    SOIN DU FILAMENT Votre imprimante 3D expérimentale MakerBot Replicator 2X est optimisée pour imprimer à l’aide d’un filament en plaque ABS MakerBot de 1,75 mm. Pour une meilleure performance, votre filament ABS doit rester frais et sec. La chaleur et l’humidité peuvent être absorbées par le plastique ABS, ce qui peut le faire gonfler.
  • Page 31 électronique à l'adresse ci- dessus pour faire une demande d’intervention auprès de l'équipe Support de MakerBot. Afin de nous aider à bien cerner votre problème dès le départ, n'hésitez pas à envoyer des photos ou une vidéo en pièce jointe de votre courrier électronique.
  • Page 32 Toutes les informations contenues dans ce Guide sont sujettes à modification sans préavis et sont fournies à des fins pratiques uniquement. MakerBot se réserve le droit de modifier ou de réviser le Guide à sa discrétion à tout moment. Vous acceptez d’être lié...
