MANUEL D'UTILISATION

Publicité

Table des Matières
loading

Sommaire des Matières pour MakerBot Replicator

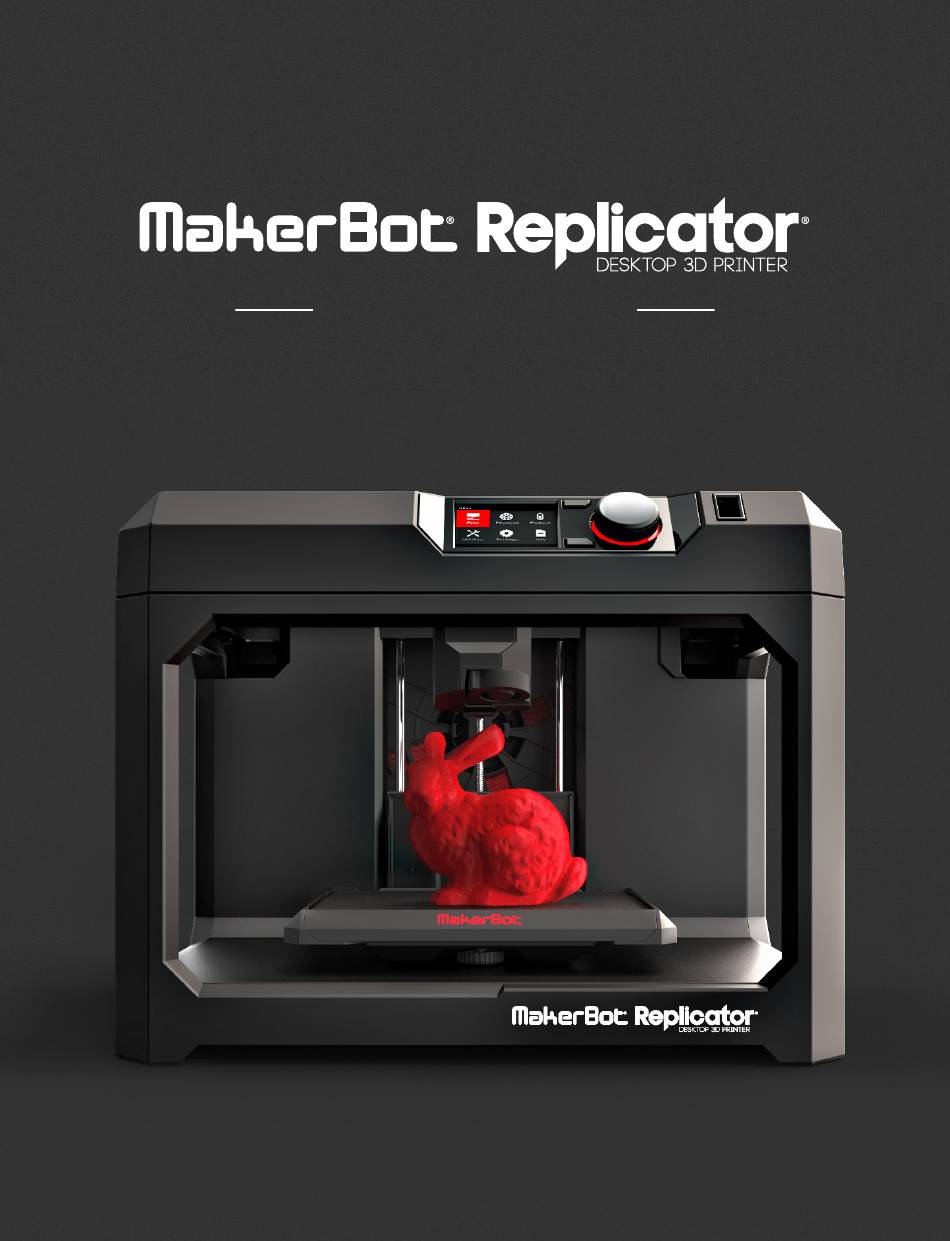

  • Page 1 MANUEL D'UTILISATION...
  • Page 2: Table Des Matières

    À propos de la MakerBot Replicator DÉMARRAGE Liste des accessoires Déballer la MakerBot Replicator Installer la MakerBot Replicator DÉMARRER Panneau de commande de la MakerBot Replicator Premiers pas MAKERBOT DESKTOP Télécharger et installer MakerBot Desktop Imprimer à partir de MakerBot Desktop Caméra LE PANNEAU DE COMMANDE Écran d'accueil...
  • Page 3 TABLE DES MATIÈRES Info DÉPANNAGE Problèmes d'impression Problèmes de connectivité Mise à jour du firmware RÉFÉRENCE Spécifications Glossaire Nous contacter Bienvenue. Nous pouvons commencer. VERSION 2...
  • Page 4: Bienvenue

    Replicator ® ® (modèle de cinquième génération). La MakerBot Replicator de cinquième génération est très facile à utiliser, mais intègre également des fonctionnalités inédites. Alors, même si vous avez déjà utilisé une imprimante 3D de bureau MakerBot, ce guide doit...
  • Page 5 Toutes les informations contenues dans ce Manuel sont soumises à modification sans préavis et sont uniquement fournies à des fins pratiques. MakerBot se réserve le droit de modifier ou réviser le présent Manuel à tout moment et à son entière discrétion. Vous acceptez d'être lié...
  • Page 6 « consommateurs » tels qu'ils sont définis dans l'acte Magnusson-Moss Federal Trade Commission Improvements Act sur les garanties. LIMITES DE RESPONSABILITÉ. En aucun cas MakerBot ou ses directeurs, administrateurs, employés, actionnaires, affiliés, agents, successeurs ou bénéficiaires, ni aucune des parties impliquées dans la création ou la production de nos produits, n'est responsable...
  • Page 7: Sécurité Et Conformité

    Toute modification n'ayant pas été approuvée expressément par le fabricant ou le déclarant de cet appareil peut entraîner l'annulation du droit à l'utiliser en vertu des règles de la FCC. FABRICANT MakerBot Industries, LLC One MetroTech Center, 21st Floor Brooklyn, NY 11201 347.334.6800...
  • Page 8 Attention : Ne pas imprimer avec des matériaux qui n'ont pas été approuvés par MakerBot pour la MakerBot Replicator. Consulter la rubrique Spécifications, page 52, pour en savoir plus. Attention : La prise de courant doit se trouver à proximité de l'appareil et être facilement accessible.
  • Page 9: À Propos De La Makerbot Replicator

    3D en instructions destinées à la MakerBot Replicator. Ces instructions sont ensuite transférées vers la MakerBot Replicator via une clé USB, un câble USB, via Ethernet ou Wi-Fi. La MakerBot Replicator chauffe alors le filament PLA MakerBot et l'extrude sur le plateau de fabrication en fines lignes pour construire l'objet couche après couche.
  • Page 10: Schémas De La Makerbot Replicator

    À PROPOS DE LA MAKERBOT REPLICATOR SCHÉMAS DE LA MAKERBOT REPLICATOR 1. Panneau de commande 2. Plateau de fabrication 4. Arbre de guidage 6. Compartiment à filament 3. Ensemble 5. Guide-fil 7. Bobine de filament extrudeur BIENVENUE, NOUS POUVONS COMMENCER...
  • Page 11 À PROPOS DE LA MAKERBOT REPLICATOR 10. Écran LCD 13. Bouton-poussoir/rotatif 11. Bouton Menu 14. Port clé USB 12. Bouton Retour 14. Port câble USB 15. Port Ethernet 16. Port d’alimentation BIENVENUE, NOUS POUVONS COMMENCER...
  • Page 12: Démarrage

    Lors de l'installation de l'imprimante 3D de bureau MakerBot Replicator , il faut garder à l'esprit ® ® qu'elle a été fabriquée et emballée avec grand soin dans l'usine MakerBot. Il faut donc la déballer et l'installer avec patience et beaucoup de soin.
  • Page 13: Liste Des Accessoires

    , notamment une quantité suffisante de filament PLA MakerBot et de ® ® ruban adhésif du plateau pour pouvoir démarrer. Pour commander davantage de filament PLA MakerBot ou de ruban adhésif du plateau, ou encore acheter un extrudeur intelligent de rechange, rendez-vous sur store.makerbot.com. BROCHURE D'INFORMATION EXTRUDEUR INTELLIGENT DE LA PLATEAU DE FABRICATION SUR LA SÉCURITÉ...
  • Page 14: Déballer La Makerbot Replicator

    DÉBALLER LA MAKERBOT REPLICATOR OUVERTURE DU CARTON Ouvrir la boîte contenant la MakerBot Replicator et extraire le plateau d'accessoires. SORTIR LA MAKERBOT REPLICATOR Sortir la MakerBot Replicator de son emballage plastique, puis la poser sur une surface stable. DÉMARRAGE...
  • Page 15: Sortir Le Matériel D'emballage

    RETIRER LES BRIDES Retirer les brides qui évitent le déplacement de la plate-forme de fabrication pendant le trajet. Conserver ces brides, elles peuvent être utiles si la MakerBot Replicator doit être déplacée à nouveau. DÉMARRAGE...
  • Page 16: Installer La Makerbot Replicator

    Utilities > System Tools > Attach Smart Extruder. Attention : Ne jamais retirer l'extrudeur intelligent de la MakerBot Replicator pendant ou immédiatement après l'impression. Laisser l'extrudeur intelligent refroidir jusqu'à 50 °C, avant de l'extraire de l'imprimante 3D.
  • Page 17 INSTALLER LA MAKERBOT REPLICATOR INSTALLER LA BOBINE DE FILAMENT PLA MAKERBOT totalement le compartiment. 2c. Installer la bobine de filament de façon à ce qu'elle se déroule dans le sens antihoraire et s'adapte sur l'axe de filament. Il convient de s'assurer que le filament ne soit trop lâche ou ne s'emmêle sur la bobine.
  • Page 18: Appliquer Du Ruban Adhésif Sur Le Plateau De Fabrication

    Remarque : Le ruban de masquage bleu utilisé par les peintres en bâtiment constitue une bonne surface sur laquelle imprimer des objets en PLA. Des feuilles supplémentaires ou des rouleaux de ruban adhésif adaptés au plateau sont disponibles sur makerbot.com/store ou chez n'importe quel revendeur de matériel respectivement. DÉMARRAGE...
  • Page 19: Alimentation Et Mise En Marche

    INSTALLER LA MAKERBOT REPLICATOR ALIMENTATION ET MISE EN MARCHE 4a. S'assurer que l'interrupteur est sur Off. 4b. Brancher le câble d'alimentation dans le port d'alimentation, à l'arrière de la MakerBot Replicator. 4c. Brancher le câble d'alimentation sur une prise électrique.
  • Page 20: Démarrer

    DÉMARRER Après le premier démarrage de l'imprimante 3D de bureau MakerBot Replicator , l'écran LCD lance ® ® un assistant d'installation qui décrit le panneau de commande, puis guide l'utilisateur pour charger le filament et régler le niveau du plateau de fabrication pour la première fois.
  • Page 21: Panneau De Commande De La Makerbot Replicator

    PANNEAU DE COMMANDE DE LA MAKERBOT REPLICATOR La MakerBot Replicator est commandée au moyen d'un panneau de commande ® ® situé en haut à droite de l'appareil. Il comprend un écran LCD couleur, un bouton-poussoir/rotatif, et deux boutons. 1. Écran LCD 4.
  • Page 22: Premiers Pas

    être définie par rapport à la buse de l'extrudeur intelligent de la MakerBot Replicator. Celle-ci guide l'utili- sateur tout au long du processus pour s'assurer que le plateau de fabrication se trouve à la bonne distance de l'extrudeur.
  • Page 23: Charger Un Filament

    PREMIERS PAS CHARGER UN FILAMENT Pour créer des objets imprimés en 3D, la MakerBot Replicator utilise un filament PLA d'un diamètre de 1,75 mm. Après le chargement de la bobine de filament PLA MakerBot dans le compartiment à filament situé à l'arrière de l'imprimante, il ne reste plus qu'à charger l'extrémité...
  • Page 24 4. Une fois l'impression achevée, laisser refroidir avant de la retirer du plateau de fabrication. Attention : ne jamais éteindre la MakerBot Replicator immédiatement après avoir achevé une impression. Avant d'éteindre, il faut laisser refroidir l'extrudeur intelligent jusqu'à 50 °C. DÉMARRER...
  • Page 25: Makerbot Desktop

    ® pour préparer les impressions 3D et gérer le contenu 3D. Que l'impression soit directement effectuée sur l'imprimante 3D de bureau MakerBot Replicator ® via un câble USB, Ethernet ou Wi-Fi, ou que les fichiers d'impression soient exportés vers une clé...
  • Page 26: Télécharger Et Installer Makerbot Desktop

    • • Si l'utilisateur possède un compte MakerBot Thingiverse™ ou un compte sur le MakerBot Store, il possède déjà un nom d'utilisateur et un mot de passe Dans le cas contraire, il doit en créer un. • •...
  • Page 27 • • Accéder à la bibliothèque directement à partir de l'imprimante 3D MakerBot connectées au réseau • • Commander l'imprimante à distance, où que l'on se trouve, avec MakerBot Mobile et PrintShop • • Partager vos réalisations sur Thingiverse •...
  • Page 28: Imprimer À Partir De Makerbot Desktop

    MakerBot Desktop dans l'onglet Learn. Utiliser Store et Explore pour trouver des modèles 3D, Library pour les organiser, et Prepare pour les envoyer à la MakerBot Replicator pour impression. Utiliser Learn pour voir des didacticiels.
  • Page 29: Trouver Un Modèle 3D

    Chaque fichier est accompagné d'un bouton Prepare . Cliquer sur Prepare à côté du fichier. MakerBot Desktop télécharge le fichier et l'ouvre dans l'onglet Prepare. S'il n'y a qu'un fichier, cliquer sur Prepare pour que MakerBot Desktop le télécharge et l'ouvre dans l'onglet Prepare.
  • Page 30: Préparation Pour Imprimer

    PRÉPARATION POUR IMPRIMER À présent, le modèle devrait apparaître au centre d'un rectangle gris. Il s'agit de la représentation du plateau de fabrication de l'imprimante 3D dans MakerBot Desktop. Regardons de plus près les autres fonctionnalités visibles sur l'écran Prepare.
  • Page 31 IMPRIMER À PARTIR DE MAKERBOT DESKTOP 3. View • Cliquer sur le bouton View ou appuyer sur la touche V pour accéder au mode View. • • • Dans le mode View, cliquer et faire glisser la souris pour tourner le plateau de fabrication.
  • Page 32 Si l'utilisateur est connecté à son compte MakerBot, il peut choisir de sauvegarder dans la Library ou ou l'ordinateur personnel. • • Si l'utilisateur n'est pas connecté à son compte MakerBot ou s'il travaille hors ligne, il peut uniquement sauvegarder le fichier sur l'ordinateur local. • •...
  • Page 33 3. Supports Cocher cette case pour imprimer l'objet avec des structures de support. MakerBot Desktop génère alors automatiquement des supports pour toutes les parties en saillie de l'objet. Les supports sont facilement éliminés après le retrait de l'objet achevé du plateau de fabrication.
  • Page 34: Paramètres D'impression

    Si MakerBot Desktop n'est pas connecté à la MakerBot Replicator, ce bouton permet d'ouvrir une boîte de dialogue proposant de sauvegarder un fichier d'impression .makerbot. Le fichier d'impression peut être envoyé vers vers la MakerBot Replicator au moyen d'une clé USB ou imprimé ultérieurement à partir de la Library. •...
  • Page 35: Caméra

    à droite de la barre d'état pour ouvrir le panneau de suivi. Tant que l'utilisateur reste connecté à la MakerBot Replicator par USB ou à travers le réseau local, les images de la caméra sont mises à jour à des intervalles de quelques secondes.
  • Page 36: Le Panneau De Commande

    LE PANNEAU DE COMMANDE Le panneau de commande de l'imprimante 3D MakerBot Replicator permet d'interagir avec ® ® l'imprimante 3D. Il permet de lancer des impressions, modifier les paramètres et accéder aux informations. Ce chapitre décrit les différentes actions que permet...
  • Page 37: Écran D'accueil

    1. PRINT : lancer une impression stockée sur une clé USB ou le stockage interne, ou synchronisée depuis un compte MakerBot. 2. FILAMENT : charger ou retirer un filament de l'extrudeur intelligent de la MakerBot Replicator. 3. PREHEAT : préchauffe de l'extrudeur intelligent.
  • Page 38: Print

    MakerBot Replicator. La capacité de stockage interne s'élève à environ 2 GB. Sélectionner Your Library pour imprimer un fichier découpé à partir de la MakerBot Cloud Library. Dans le menu Library : • Choisir All Things pour accéder à tous les éléments synchronisés avec la MakerBot •...
  • Page 39: Lancer L'impression

    • • La sélection d'un élément dans la MakerBot Cloud Library ouvre une liste avec toutes les configurations associées au fichier. Faire défiler les configurations disponibles pour en sélectionner une et accéder à l'écran du fichier.
  • Page 40: Impression

    • Prendre une photo. Sélectionner cette option pour prendre une photo de • la zone de fabrication avec la caméra embarquée de l'imprimante 3D de bureau MakerBot Replicator. L'image • est sauvegardée dans le stockage interne. • Définir la pause épaisseur. Sélectionner cette option pour mettre •...
  • Page 41: Impression Achevée

    Pour partager une photo, cliquer sur Share to Thingiverse dans MakerBot Desktop. La MakerBot Replicator prend alors une photographie de la zone de fabrication et la poste sur la page Thing.
  • Page 42: Filament

    FILAMENT Sélectionner l'icône Filament pour charger ou décharger un filament. Pour charger un filament : 1. Utiliser le bouton-poussoir/rotatif pour sélectionner Load Filament. 2. Attendre que l'extrudeur intelligent soit chaud. 3. Couper l'extrémité du filament pour obtenir un bord propre. 4. Saisir la tête d'extrusion et pousser l'extrémité du filament dans le guide-fil de l'extrudeur intelligent, jusqu'à...
  • Page 43: Préchauffe

    PRÉCHAUFFE Sélectionner l'icône Preheat pour préchauffer l'extrudeur intelligent. En sélectionnant Preheat, l'extrudeur intelligent commence à chauffer immédiatement. Les températures actuelles et prévues s'affichent sur l'écran principal. UTILITIES Le menu Utilities donne accès au réglage de niveau du plateau, aux diagnostics et autres outils.
  • Page 44: Utilities

    DIAGNOSTICS Sélectionner pour lancer un diagnostic ou pour copier des diagnostics récents sur la clé USB. JOURNAUX DU SYSTÈME Sélectionner pour effacer les fichiers journaux de la MakerBot Replicator ou les copier sur la clé USB. RESTAURER LES PARAMÈTRES D'USINE Sélectionner pour restaurer tous les paramètres d'usine de la MakerBot Replicator.
  • Page 45: Settings

    COMPTE MAKERBOT • Unlink Account. Sélectionner pour dissocier le compte MakerBot et la MakerBot • Replicator. Une fois déconnecté, le partage sur Thingiverse ou des éléments imprimés depuis la MakerBot Cloud Library sera impossible. AUTRES PARAMÈTRES • Name. Sélectionner pour changer le nom utilisé pour identifier la MakerBot •...
  • Page 46: Info

    Le menu Info permet d'afficher l'historique et les statistiques de l'imprimante 3D. FIRMWARE Pour voir le numéro de la version du firmware installé sur la MakerBot Replicator. MATÉRIEL sélectionner pour afficher les numéros de série de l'appareil, l'ID réseau et la température actuelle de l'extrudeur intelligent de la MakerBot Replicator.
  • Page 47: Dépannage

    En travaillant avec l'imprimante 3D de bureau MakerBot Replicator , différents problèmes ® ® peuvent survenir au cours de l'impression. Ce guide pratique permet de régler certains problèmes. Pour résoudre des problèmes qui ne sont pas abordés dans ce chapitre, rendez-vous sur makerbot.com/ support.
  • Page 48: Problèmes D'impression

    Tenter de retirer puis de recharger le filament. l'extrudeur intelligent. Pour éviter de futurs bourrages, laisser refroidir l'extrudeur intelligent avant d'éteindre la MakerBot Replicator. Un objet imprimé est collé sur Si l'objet reste collé, prendre une fine le plateau de fabrication.
  • Page 49 Elle fournit une surface de construction homogène à laquelle collent les impressions les plus complexes. L'écran tactile ne répond pas. L'écran du panneau de commande de l'imprimante 3D de bureau MakerBot ® Replicator n'est pas un écran tactile. Tourner ®...
  • Page 50: Problèmes De Connectivité

    3D MakerBot sur le réseau et cliquer sur Connect. Après y avoir été invité, appuyer sur le bouton-poussoir/rotatif de la MakerBot Replicator pour confirmer la connexion. Le filament se rompt entre la Ouvrir le compartiment à filament et s'assurer bobine et l'extrudeur que ce dernier se déroule dans le sens...
  • Page 51 USB format approprié. Les fichiers d'impression pour ou dans le stockage interne. la MakerBot Replicator doivent présenter une extension .makerbot. Si ces solutions ne règlent pas les problèmes rencontrés ou si le problème n'est pas décrit ici, rendez-vous sur makerbot.com/support.
  • Page 52: Mise À Jour Du Firmware

    MISE À JOUR DU FIRMWARE Le firmware est le logiciel qui s'exécute dans la MakerBot Replicator. En le maintenant à jour, on s'assure que la MakerBot Replicator fonctionne de la meilleure façon possible. À travers les mises à jour, MakerBot ajoute de nouvelles fonctionnalités à la MakerBot Replicator et améliore les anciennes.
  • Page 53: Référence

    RÉFÉRENCE...
  • Page 54: Spécifications

    Modélisation par dépôt de fil en fusion Taille de fabrication : 25,2 L x 19,9 l x 15 H cm [9,9 L x 7,8 W x 5,9 H po] Résolution des couches : 100 microns Filament : 1,75 mm Filament PLA MakerBot Diamètre de la buse : 0,4 mm Type de fichier d'impression : .makerbot LOGICIEL Ensemble logiciel :...
  • Page 55: Glossaire

    PLATE-FORME DE FABRICATION : support COMPARTIMENT À FILAMENT : partie du plateau de fabrication. La plate-forme de fabrication comprend des molettes pour le de la MakerBot Replicator qui coulisse vers réglage de niveau manuel. l'extérieur pour permettre de charger une bobine de PANNEAU DE COMMANDE : L'écran LCD, le...
  • Page 56 GLOSSAIRE STOCKAGE INTERNE : partie du stockage LOGICIEL MAKERBOT DESKTOP : logiciel embarqué de la MakerBot Replicator servant gratuit qui s'exécute sur l'imprimante 3D à stocker les fichiers d'impression. La de bureau MakerBot Replicator. MakerBot capacité de stockage interne de la MakerBot Desktop permet à...
  • Page 57: Assistant De Configuration

    être utilisée pour transférer des fichiers EXTRUDEUR INTELLIGENT : L'extrudeur d'impression depuis et vers la MakerBot intelligent de la MakerBot Replicator tire Replicator. le filament de la bobine, le fait fondre et le pousse à travers une buse sur le plateau de fabrication.
  • Page 58: Nous Contacter

    MakerBot est fière d'offrir une assistance technique compétente, réactive et simple à ses clients dans le monde entier. Si un problème avec la MakerBot Replicator ne pouvait être résolu, rendez-vous sur la page web ci- dessus pour disposer d'un aperçu des options d'assistance.
  • Page 59 MakerBot One MetroTech Center, 21st Floor, Brooklyn, NY makerbot.com...
