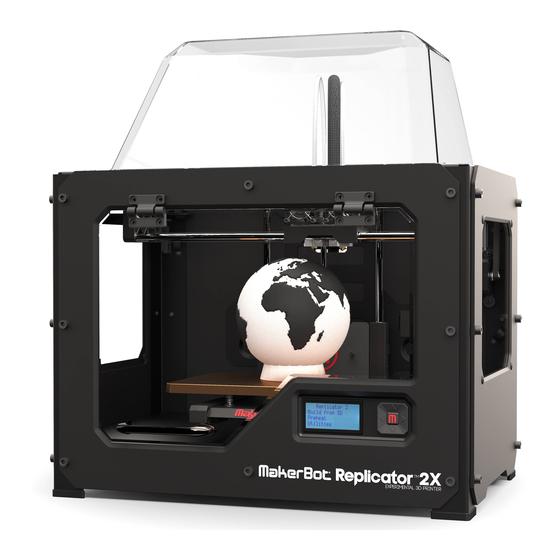

MakerBot Replicator 2X Manuel Utilisateur

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
®
MANUEL UTILISATEUR

Publicité

Table des Matières
loading

Manuels Connexes pour MakerBot Replicator 2X

Sommaire des Matières pour MakerBot Replicator 2X

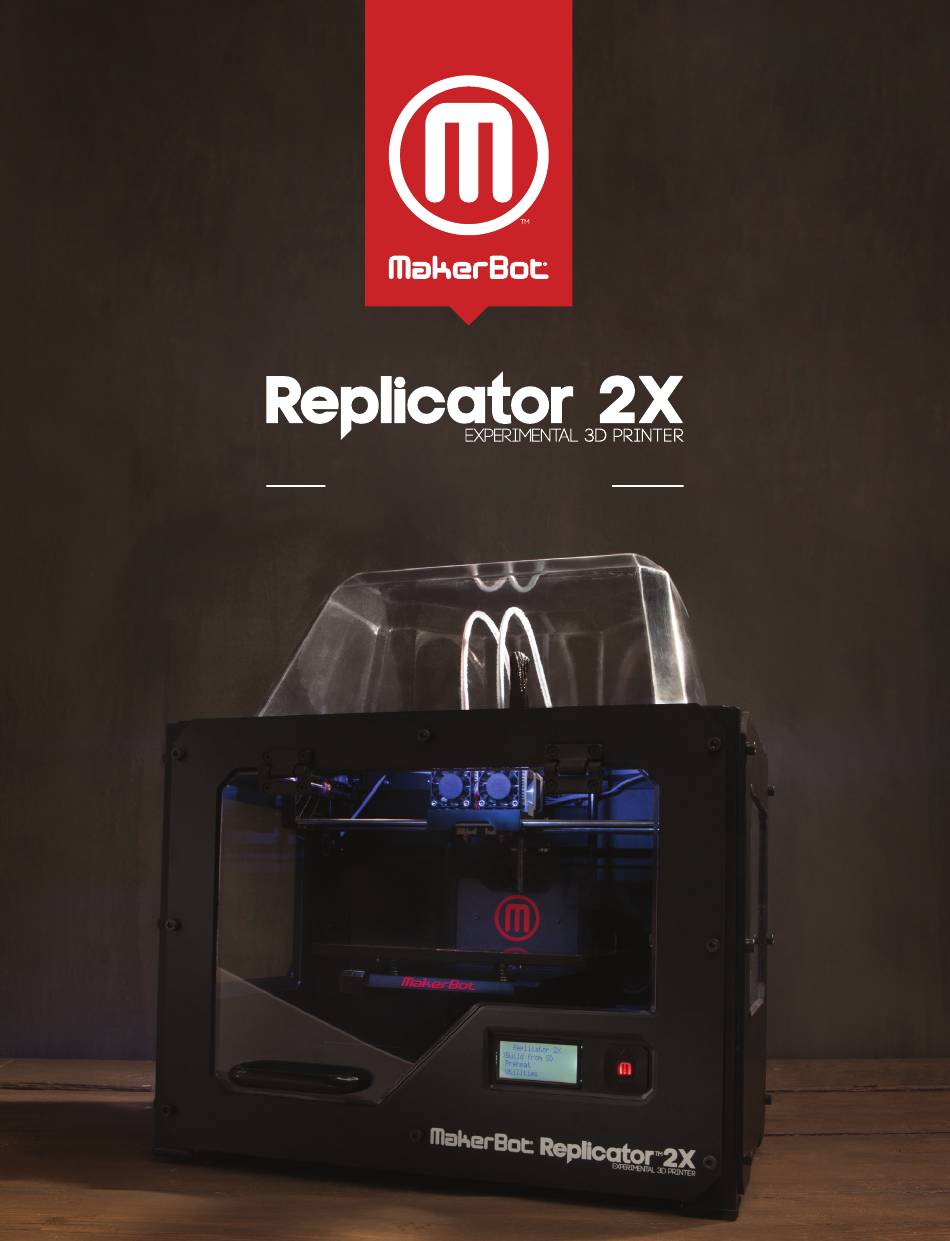

  • Page 1 ® MANUEL UTILISATEUR...
  • Page 2 à connaître votre nouvelle imprimante. ® Ce manuel utilisateur décrit les bases de la MakerBot Replicator ainsi que la façon dont la déballer en toute sécurité et l'installer. Les chapitres C, D et E vous guident dans les opérations de calibrage,...

  • Page 3: Comment Ca Marche

    Vos fichiers de conception 3D sont traduits en instructions ® compatibles avec la MakerBot Replicator 2X et lui sont envoyés par câble USB ou Carte SD. ® ® Ensuite, la MakerBot Replicator 2X chauffe le filament MakerBot et l'extrude par une buse, 2    ...
  • Page 4 le dépose sur une surface chauffée et fabrique ainsi, couche après couche, un objet en volume. Cette méthode s'appelle la méthode FFF : Dépôt de filament fondu.   3    ...

  • Page 5: Lorsque Vous Installez Votre Imprimante 3D Makerbot

    MakerBot Replicator 2 X   ®       Lorsque vous installez votre imprimante 3D MakerBot ® Replicator 2X, rappelez-vous qu'elle a été très soigneusement fabriquée et emballée dans notre usine MakerBot ® . Nous espérons que vous prendrez votre temps et que vous serez aussi précautionneux en la déballant et en l'installant.

  • Page 6: Pour Deballer Votre Makerbot

    ® 2 Sortez la MakerBot Replicator 2X du carton 2a. Ouvrez le plastique et saisissez fermement le cadre de la MakerBot ® Replicator Veillez à ne pas tirer sur les tiges et courroies du système de guidage. Soulevez l'imprimante du carton et posez-la sur une surface stable.

  • Page 7: Pour Installer Les Guide-Fils & Les Supports De Rouleau

    5a. Prenez le « kit poignée » dans la boite d'accessoires. Le kit est composé de la poignée de porte et de deux boulons à tête ronde. 5b. Ouvrez la porte du capot. Pour ce faire, passez la main par le dessus la MakerBot ®...
  • Page 8 8a. Prenez le câble USB. Insérez-le dans le port USB situé à l'arrière de la MakerBot ® Replicator 2X. Ne reliez pas l'autre extrémité du câble USB pour le moment. 8b. Ne branchez pas le cordon d'alimentation à une prise de courant avant d'avoir atteint l'étape 11 de ce chapitre.

  • Page 9: Le Panneau De Commande

    M pour sélectionner des choix. • La flèche de gauche vous permet généralement de revenir en arrière ou d'annuler une action. • Lorsque la touche M ne clignote pas, cela signifie que la MakerBot ® Replicator 2X est en train de fonctionner.
  • Page 10 ® peut juste glisser entre les buses et le plateau d'impression. ® Vous devez sentir un léger frottement sur la carte MakerBot , mais elle doit pouvoir glisser entre le plateau et les buses, sans être déchirée, ni endommagée. 3 Réglez à nouveau les vis Le texte vous invite à...

  • Page 11: Pour Charger Le Filament Makerbot

    3 Faites passer les filaments le long des guide-fils. Détachez le filament ABS des rouleaux. A l'aide d'une paire de ciseaux, coupez proprement le bout de chacun des filaments. Insérez les filaments ABS MakerBot ® dans la partie des guide- fils située à...
  • Page 12 REMARQUE : Ne soyez pas surpris si le filament qui sort de la buse n'a pas la couleur que vous souhaitez. Il se peut, en effet, que la tête d'extrusion contienne encore du filament qui a servi à tester la machine à l'usine MakerBot ®...

  • Page 13: Pour Fabriquer Un Objet Test A Partir De La Carte Sd

    ® Décharger le filament ABS MakerBot Si vous devez décharger le filament ABS MakerBot ® , le menu de l'écran LCD vous guide dans le processus de déchargement. Pour exécuter le script qui permet de décharger le filament, sélectionnez Utilities>Filament Options>Unload depuis le panneau de commandes.
  • Page 14 2a. Utilisez les flèches vers le haut et vers le bas pour faire défiler la liste des fichiers disponibles sur la carte SD. 2b. Appuyez sur M pour sélectionner un fichier. 2c. L'imprimante 3D MakerBot ® Replicator 2X commence à imprimer votre objet.Vous pouvez utiliser l'écran LCD pour surveiller la température des têtes d'extrusion, celle du...
  • Page 15 Nom du fichier : Traffic Cone Temps de fabrication : 42 minutes Conçu par : CocoNut Thingiverse : 21773 ®* Pendentif MakerBot Nom du fichier : pendant Temps de fabrication : 8 minutes Conçu par : Todd Thingiverse : 25556  ...

  • Page 16: Pour Utiliser Makerware

    1b. Entrez l'URL makerbot.com/makerware et téléchargez le programme d'installation MakerWare qui convient à votre système d'exploitation. 1c. Ouvrez le programme d'installation et suivez les instructions pour installer le logiciel. 1d. Utilisez le câble USB fourni pour connecter votre MakerBot ® Replicator 2X à votre ordinateur.
  • Page 17 [11] HELP : Ouvre le manuel des fonctions de base de MakerWare [12] SETTINGS : Ouvre le menu qui vous permet d'attribuer une couleur d'affichage à chacune des têtes d'extrusion. [13] STATUS : Affiche le statut de la connexion à votre MakerBot ® Replicator Ensemble vis-écrou...
  • Page 18 4a. Cliquez sur le bouton Add. Naviguez jusqu'à l'emplacement du fichier Flatiron.stl et sélectionnez-le. Le fichier s'ouvre au milieu du plateau d'impression. 4b. Sélectionnez le bouton Move et glissez-déposez le Flatiron Building vers la gauche. 4c. Cliquez sur le bouton Add à nouveau. Naviguez jusqu'à l'emplacement du fichier Woolworth.stl et sélectionnez-le.

  • Page 19: Pour Utiliser Replicator G

    2X n'est pas connectée à votre ordinateur, "Export to a File" sera automatiquement sélectionné. 5c. Acceptez les paramètres par défaut et cliquez sur le bouton Make It!. MakerWare couper votre modèle en tranches (slicing) et l'envoyer à la MakerBot ® Replicator 2X pour l'imprimer.

  • Page 20: Depannage

    Le levier est en position ouverte lorsqu'il pointe vers le côté de la MakerBot ® Replicator 2X et il est en position fermée lorsqu'il pointe vers l'intérieur, en direction de l'autre tête d'extrusion.
  • Page 21 > Level Build Plate. La tête d'extrusion émet un Cela signifie peut-être qu’une tête d'extrusion est bruit de cliquetis lorsqu'elle bloquée. Essayez de décharger et recharger le filament charge le filament MakerBot ® MakerBot ® . Si vous rencontrez des difficultés pour recharger, il se peut qu'un morceau de filament soit coincé...

  • Page 22: Pour Demonter Une Tete D'extrusion

    REMARQUE : Pour obtenir plus d'informations sur le dépannage, rendez-sous sur la page de dépannage de la MakerBot ® Replicator 2X : makerbot.com/support/replicator2x/troubleshooting. Visionnez les vidéos sur les différentes opérations de dépannage sur la page de vidéos de la MakerBot ® Replicator 2X : makerbot.com/support/replicator2x/videos. POUR DEMONTER UNE TETE D'EXTRUSION Il se peut que vous ayez parfois besoin de démonter une tête d'extrusion pour procéder à...
  • Page 23 ® Scripts qui vous guident dans les opérations liées au filament MakerBot . Load Right et Load Left vous guident au travers de la procédure de chargement du filament MakerBot ® et Unload Right et Unload Left vous guident pour décharger le filament.
  • Page 24 Upload Firmware. Appliquer une feuille Kapton Avec le temps, la feuille Kapton de votre plateau d'impression se raye et se déchire. Vous devez la remplacer par une des feuilles Kapton fournies avec le pack MakerBot ® Replicator 1. Retirez la vieille feuille Kapton et jetez-la.
  • Page 25 Au bout d'environ 50 heures d'impression, il est recommandé de lubrifier la tige filetée de l'axe Z, ainsi que la poulie-guide de l'axe X. Pour lubrifier la tige filetée et la poulie-guide : 1. Prenez le tube de graisse à base de PTFE fourni dans le pack MakerBot ®...

  • Page 26: Glossaire

    GLOSSAIRE ABS : L'acrylonitrile butadiène styrène est un thermo-plastique très largement utilisé. C'est ® également le matériau le plus utilisé pour fabriquer des objets avec la MakerBot Replicator ALIMENTATION ELECTRIQUE : Alimentation en courant alternatif pour alimenter la MakerBot ®...
  • Page 27 ® GCode et de les envoyer à la MakerBot Replicator .STL : Format courant de fichiers de modèles 3D. SUPPORTS DE ROULEAU : Pièces en plastique qui se fixent au dos de la MakerBot ® ® Replicator 2X et sur lesquelles se logent les rouleaux de filament MakerBot .

  • Page 28: Nous Contacter

    Veuillez lire ces conditions générales ("Conditions générales") avec attention avant d'utiliser ce site Web ou de passer commande auprès de MakerBot Industries, LLC ("MakerBot"). Le simple fait d'utiliser le site Web www.makerbot.com ("Site Web") signifie que vous acceptez les Conditions générales suivantes sans réserve. Si vous n'acceptez pas ces Conditions générales, n'utilisez pas ce Site Web.
  • Page 29 Il est interdit de reproduire le contenu de ce Site Web : Copyright (c) 2009, 2010, 2011, 2012, MakerBot Industries ou autres affiliés ou fournisseurs respectifs. Tous droits réservés. L'utilisation de quelque information ou support peut constituer une violation de la législation sur les droits de reproduction, des marques commerciales, des lois sur la vie privée et la publicité...
  • Page 30 SUR OU PAR L'INTERMEDIAIRE DE CE SITE WEB. LES INFORMATIONS, DONNEES ET SERVICES FOURNIS SUR ET PAR L'INTERMEDIAIRE DE CE SITE WEB PEUVENT NE PAS ETRE A JOUR ET NI MAKERBOT INDUSTRIES, NI AUCUN DE SES AFFILIES RESPECTIFS NE S'ENGAGE OU N'ASSUME L'OBLIGATION DE METTRE A JOUR LES DITES INFORMATIONS, DONNEES OU SERVICES.
  • Page 31 à prendre contact avec notre Service Relations Clients à partir de notre page Contact. MAKERBOT, REPLICATOR, STEPSTRUDER, THINGIVERSE, THING-O-MATIC, MIGHTYBOARD, MAKERWARE, MAKERCARE, BOTCAVE, et BOTFARM sont des marques commerciales ou marques déposées de MakerBot Industries, LLC. Tous droits réservés.  ...
