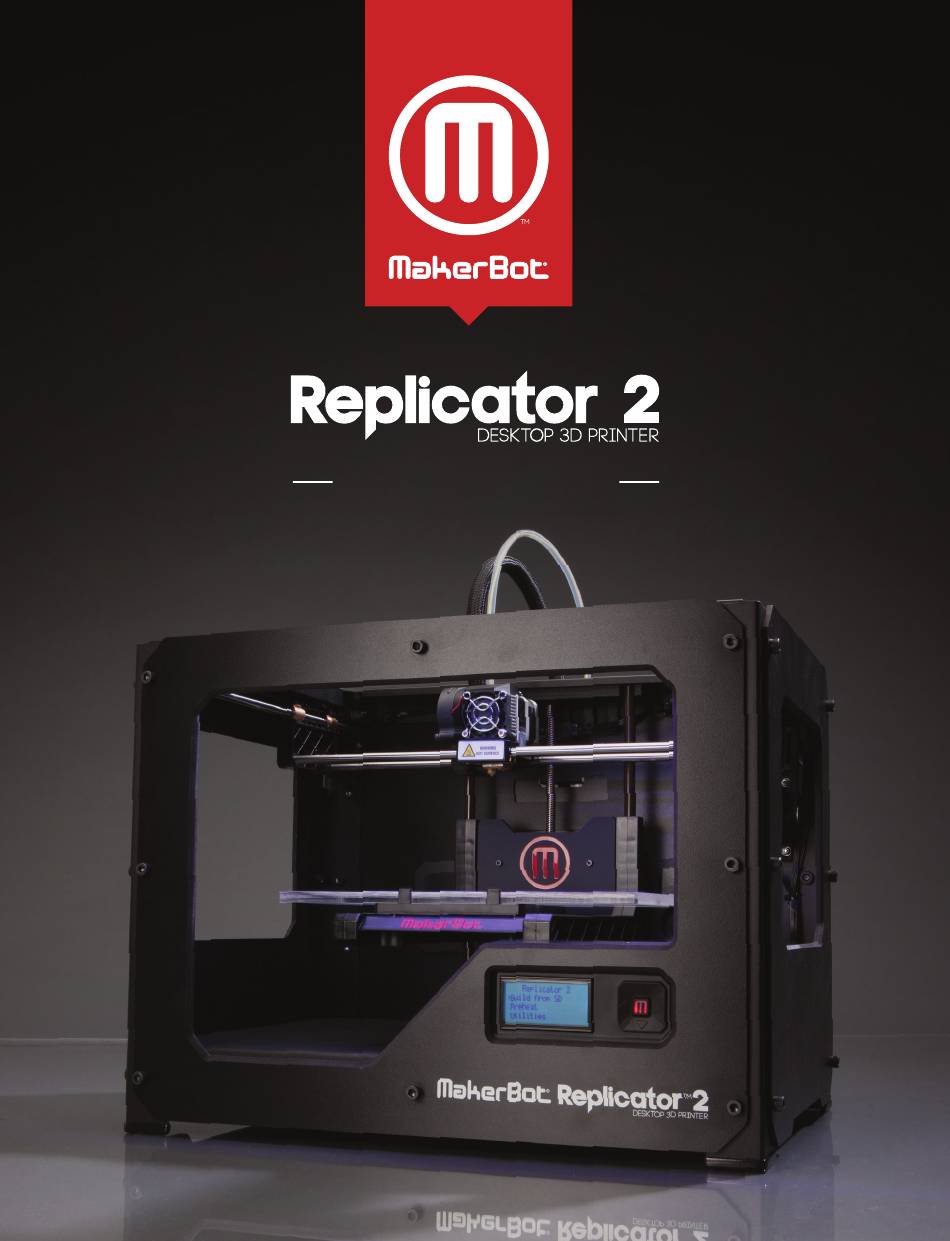

- Page 1 ® MANUEL UTILISATEUR...
- Page 2 être dangereuses. Ne pénétrez jamais dans la zone d'impression de la MakerBot Replicator 2 lorsqu'elle est en train de fonctionner. Laissez toujours la MakerBot Replicator 2 refroidir avant de pénétrer dans la zone d'impression.
- Page 3 XY: 11 microns Z: 2,5 microns Diamètre du filament: 1.75 mm Diamètre de la buse: 0.4 mm Machines-3D DONNEES LOGICIELLES Logiciel: MakerBot MakerWare™ Types de fichiers: .stl, .obj, .thing: Systèmes d'exploitation: Windows [XP/7], Mac OS X [10.6/ 10.7/10.8], Linux [Ubuntu 12.04+]...
- Page 4 PLA MakerBot. Vos fichiers de conception 3D sont traduits en instructions compatibles avec la MakerBot Replicator 2 et lui sont envoyés par câble USB ou Carte SD. Ensuite, la MakerBot Replicator 2 chauffe le filament PLA MakerBot et l'extrude par une buse pour fabriquer, couche après couche, un objet en volume.
- Page 5 REMARQUE: Ne pas forcer, ne pas déchirer quoi que ce soit, lorsque vous déballez et installez le matériel. Cela risquerait d'endommager l'imprimante 3D MakerBot Replicator 2 Desktop. CONTENU DE LA BOITE Filament PLA MakerBot...
- Page 6 POUR DEBALLER VOTRE MAKERBOT REPLICATOR 2 1 Ouvrez le carton 1a. Posez au sol le carton qui contient la MakerBot Replicator 2. Ouvrez-le et retirez la feuille de carton mobile . 1b. Sortez le Manuel Utilisateur MakerBot Replicator 2. Nous vous recommandons de vous Machines-3D référer au manuel pour installer votre machine et de le garder à...
- Page 7 9 Fixez le câble USB 9a. Prenez le câble USB et insérez-le dans le port USB situé à l'arrière de la MakerBot Replicator 2. Ne branchez pas l'autre extrémité du câble USB pour le moment.
- Page 8 10b. Assurez-vous que l'interrupteur de la MakerBot Replicator 2 est sur la position OFF. Machines-3D 10c. Insérez la fiche dans la prise située à l'arrière de la Replicator 2. Assurez-vous que la partie plate de la fiche est placée vers le bas.
- Page 9 • La flèche de gauche vous permet généralement de revenir en arrière ou d'annuler une Machines-3D action. • Lorsque la touche M ne clignote pas, cela signifie que la MakerBot Replicator 2 est en train de fonctionner. • Lorsque la touche M clignote, cela signifie que la MakerBot Replicator 2 attend une action de votre part.
- Page 10 Le texte vous invite à nouveau à ajuster les vis les unes après les autres. Il s'agit là d'un réglage plus fin. Cette fois, la carte MakerBot doit glisser entre le plateau d'impression et la buse avec un peu plus de frottement.
- Page 11 Détachez le bout du filament PLA MakerBot du rouleau. A l'aide d'une paire de ciseaux, coupez proprement le bout du filament. Insérez-le dans l'extrémité du guide-fil qui est située à l'arrière de la MakerBot Replicator 2. Faites-le passer le long du guide-fil jusqu'à ce qu'il ressorte de l'autre côté.
- Page 12 3 Appuyez sur la touche M pour commencer à faire chauffer la tête d'extrusion Après avoir fait passer le filament PLA MakerBot le long du guide-fil, appuyez sur la touche M sur le panneau de commande. La tête d'extrusion de la MakerBot Replicator 2 commence à...
- Page 13 à la buse, au lieu de la faire adhérer au plateau d'impression. Décharger le filament PLA MakerBot Machines-3D Si vous devez décharger le filament PLA MakerBot, le menu de l'écran LCD vous guidera dans le processus. Pour exécuter le script qui permet de décharger le filament, sélectionnez Utilities>Filament Options>Unload depuis le panneau de commandes.
- Page 14 Temps de fabrication: 27 minutes Conçu par: Aubenc Thingiverse: 9095 Peigne Nom du fichier: Comb Temps de fabrication: 14 minutes Conçu par: repraprook Thingiverse: 1140 Machines-3D M. Dents de la mer Nom du fichier: Mr Jaws Temps de fabrication: 18 minutes Conçu par: Mahoney Thingiverse: 14702 Bracelet extensible...
- Page 15 POUR UTILISER MAKERBOT MAKERWARE i MakerBot MakerWare est un logiciel qui permet de préparer des modèles de construction 3D et de les envoyer à votre imprimante 3D MakerBot Replicator 2 Desktop pour les fabriquer. 1 Téléchargez et installez MakerBot MakerWare 1a.
- Page 16 [9] Save: Vous permet d'enregistrer le plateau en cours en tant que fichier pour pouvoir l'utiliser plus tard. [10] HELP: Ouvre le manuel des fonctions de base de MakerWare. [11] STATUS: Affiche le statut de la connexion à votre MakerBot Replicator 2. Machines-3D ...
- Page 17 5b. Sélectionnez le bouton Make. La boite de dialogue Make apparaît et vous propose les options suivantes: [1] Make It: Sélectionnez la Replicator 2 si elle n'est pas déjà sélectionnée. [2] MATERIAL: Choisissez le type de plastique avec lequel vous allez construire.
- Page 18 "Export to a File" en haut de la boite de dialogue Make (et non "Make It Now" comme indiqué dans la procédure). Si votre Replicator 2 n'est pas connectée à votre ordinateur, "Export to a File" sera automatiquement sélectionné.
- Page 19 Machines-3D Ce chapitre décrit les opérations de base destinées au dépannage et à la maintenance de votre imprimante 3D MakerBot® Replicator®2 Desktop. Vous trouverez plus d'informations sur les opérations avancées de dépannage et de maintenance sur makerbot.com/support.
- Page 20 Si l'objet est toujours collé, prenez la fine spatule en métal fournie dans le pack ® MakerBot Replicator 2 et passez délicatement sa lame sous le bord de l'objet. Lorsque vous avez passé la lame sous quasiment l’intégralité...
- Page 21 Build from SD: Affiche la liste des modèles disponibles sur la carte SD. Sélectionnez-en un pour commencer une construction Preheat: Permet de faire préchauffer la tête d'extrusion. Utilities: Outils qui permettent de configurer et entretenir la MakerBot Replicator 2. Info and Settings: Paramètres et informations supplémentaires sur la MakerBot Replicator 2. UTILITIES...
- Page 22 être déplacées manuellement lorsque les moteurs pas-à-pas sont désactivés. Cette option apparaît lorsque les moteurs pas-àpas sont activés. Blink LEDs Fait clignoter les LEDs de la MakerBot Replicator 2 à environ 4 clignotements pas seconde. Machines-3D Lorsque les LEDs clignotent, cette option est remplacée par Stop Blinking (Arrêt des clignotements).
- Page 23 PTFE sur la partie inférieure de la tige filetée. Faites en sorte de mettre de la graisse dans le filetage. 7. Repérez la poulie-guide de l'axe X. Si vous êtes bien en face la MakerBot Replicator 2, la...
- Page 24 2. Dévissez les deux vis situées dans les coins inférieurs du protège-ventilateur à l'aide de la clé à six pans de 2.5mm fournie avec votre MakerBot Replicator 2. Retirez simultanément le protège-ventilateur, le ventilateur, le radiateur et les cales. Ne démontez pas ces pièces.
- Page 25 3. Repérez le petit trou rond situé dans le bloc d'entrainement. Insérez la clé à 6 pans de 2mm fournie avec votre MakerBot Replicator 2 dans le trou, jusqu'à ce que vous sentiez la clé se placer toute seule dans la vis de réglage située à l'intérieur du bloc d'entrainement.
- Page 26 CARTE SD: Carte mémoire numérique sécurisée qui peut stocker des données numériques et être lue par la MakerBot Replicator 2. La carte SD utilisée avec la MakerBot Replicator 2 doit être formatée en FAT16 et avoir une capacité de 2GB.
- Page 27 MakerBot. Le slicing (découpage en tranches) donne lieu à un fichier GCode ou .x3g. .stl: Format courant de fichiers de modèles 3D. SUPPORT DE ROULEAU: Pièce en plastique qui se fixe au dos de la MakerBot Replicator 2 et Machines-3D sur laquelle se loge le rouleau de filament PLA MakerBot.
- Page 28 à envoyer des photos ou une vidéo en pièce jointe de votre courrier électronique. SERVICE COMMERCIAL sales@makerbot.com Pour en savoir plus sur les autres produits MakerBot, y compris sur le filament PLA MakerBot, contactez-nous à l'adresse électronique ci-dessus ou appelez notre équipe commerciale au (347) 334-6800.
- Page 29 MakerBot, l'exploitant de ce Site Web, produit tous les efforts raisonnables pour afficher avec précision les caractéristiques de nos produits, comme les couleurs disponibles par exemple.
- Page 30 à utiliser les marques commerciales, noms commerciaux, marques de services ou logos figurant sur ce site, sans en avoir obtenu l'autorisation écrite de MakerBot ou d'un autre détenteur concerné.
- Page 31 SERVICES FOURNIS SUR OU PAR L'INTERMEDIAIRE DE CE SITE WEB. LES INFORMATIONS, DONNEES ET SERVICES FOURNIS SUR ET PAR L'INTERMEDIAIRE DE CE SITE WEB PEUVENT NE PAS ETRE A JOUR ET NI MAKERBOT INDUSTRIES, NI AUCUN DE SES AFFILIES RESPECTIFS NE S'ENGAGE OU N'ASSUME L'OBLIGATION DE METTRE A JOUR LES DITES Machines-3D INFORMATIONS, DONNEES OU SERVICES.
- Page 32 Service Relations Clients à partir de notre page Contact. MAKERBOT, THE REPLICATOR, STEPSTRUDER, THINGIVERSE, THING-O-MATIC, MIGHTYBOARD, MAKERWARE, MAKERCARE, BOTCAVE, et BOTFARM sont des marques commerciales ou marques déposées de MakerBot Industries, LLC. Tous droits réservés. Machines-3D...
