EDK8201BB
00459192
10/02
Diese Anleitung
Ÿ beschreibt die Handhabung und die Installation des Bedienmoduls 8201BB.
Ÿ ist nur gültig zusammen mit der Betriebsanleitung des zugehörigen
Frequenzumrichters.
Beschreibung

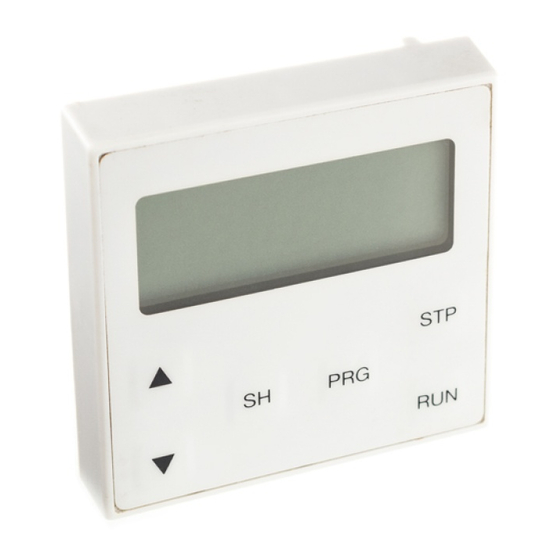

Das Bedienmodul 8201BB dient zur Parametrierung der Frequenzumrichter 8200 über
Tastatur. Dafür verfügt es über eine 5stellige LCD-Anzeige und 6 Funktionstasten.
Funktionen
Ÿ Parametrierung der Frequenzumrichter
Ÿ Anzeige von Parametern und Fehlermeldungen
Ÿ Sollwertvorgabe über Tastatur
Ÿ Sperren und Freigeben des Reglers über Tastatur
Ÿ Parametertransfer mit anderen Frequenzumrichtern der gleichen Typenreihe
- Der Parametertransfer mit Frequenzumrichtern verschiedener Typenreihen ist
wegen der unterschiedlichen Codesätze nicht möglich!
Einsatzbereich
Einsetzbar mit den Frequenzumrichtern ab der Typenschildbezeichnung:
Ÿ Frequenzumrichter 8200
- 820XE.0x.0x
- 821XE.0x.0x
- 822XE.0x.0x
- 824XE.0x.0x
Montage
Ÿ Das Aufstecken oder Abziehen des Bedienmoduls auf die Schnittstelle X1 ist
während des Betriebs möglich.
Ÿ Das Bedienmodul ist funktionsbereit, wenn nach der Initialisierung im Display ein
Text angezeigt wird.
Lenze Drive Systems GmbH, Postfach 10 13 52, D-31763 Hameln
l
Bedienmodul 8201BB
für Frequenzumrichter 8200
( (+49) 5154 82-0, Fax Service: (+49) 5154 82-1112
MA8201BB 2.0
