EDK84AYCO
.R/y
L−force Communication
Montageanleitung
Mounting Instructions
Instructions de montage
Instrucciones para el montaje
Istruzioni per il montaggio
EtherNet/IP™

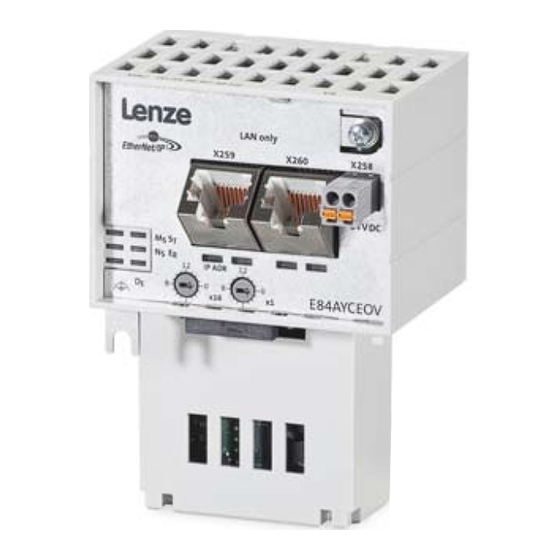

E84AYCEO
Kommunikationsmodul
Communication module
Module de communication
Módulo de comunicación
Modulo di comunicazione
l
Publicité
Manuels Connexes pour Lenze EtherNet/IP E84AYCEO
Sommaire des Matières pour Lenze EtherNet/IP E84AYCEO
- Page 1 EDK84AYCO L−force Communication .R/y Montageanleitung Mounting Instructions Instructions de montage Instrucciones para el montaje Istruzioni per il montaggio EtherNet/IP™ E84AYCEO Kommunikationsmodul Communication module Module de communication Módulo de comunicación Modulo di comunicazione...
- Page 2 Lesen Sie zuerst diese Anleitung und die Dokumentationen auf der im Lieferumfang des Grundgerätes enthaltenen CD−ROM, bevor Sie mit den Arbeiten beginnen! Beachten Sie die enthaltenen Sicherheitshinweise. Please read these instructions and the documentation on the CD−ROM supplied together with the basic device before you start working! Observe the safety instructions given therein.
- Page 3 Stop! Das Kommunikationsmodul enthält elektronische Bauteile, die durch elektrostatische Entladung beschädigt oder zerstört werden können. Treffen Sie vor dem Berühren des Moduls geeignete Maßnahmen zum Schutz der Bauteile. Stop! The communication module contains electronic components that may be damaged or destroyed through electrostatic discharge.
- Page 4 E84YCEO001 EDK84AYCO DE/EN/FR/ES/IT 2.0...
- Page 5 0.25, 0.37 kW 0.25, 0.37 kW E84YCPM002D E84YCPM002E EDK84AYCO DE/EN/FR/ES/IT 2.0...
- Page 6 0.55 ... x kW 0.55 ... x kW E84YCPM002A E84YCPM002B EDK84AYCO DE/EN/FR/ES/IT 2.0...
- Page 7 X258 − X259/X260 − LED X258 − X259/X260 − LED E84YCEO003 X258 Terminal Signal DC 24 V (20.4 V − 0 % … 28.8 V + 0 %) I = 140 mA − Ground X258 Rigid Flexible 10 mm 0.2 ... 1.5 mm (AWG 24 ...
- Page 8 IP address IP address E84YCEO004 Switch IPADR Þ C13005 (IP Config. Control) Þ 1 (C13000/4 (IP Address)) Þ 254 (C13000/4 (IP Address)) Þ Reset IP−Configuration: C13000 (IP Address) C13001 (Subnetwork Mask) C13002 (Gateway Address) C13005 (IP Config. Control) C13006 (Multicast IP Start Address) C13017 (Ethernet Config.
- Page 9 [mm] [mm] E84YCEO005 [mm] [mm] [mm] [mm] E84AYCEO EDK84AYCO DE/EN/FR/ES/IT 2.0...
- Page 12 ã Q © 05/2015 Lenze Drives GmbH Service Lenze Service GmbH Postfach 10 13 52, 31763 Hameln Breslauer Straße 3, D−32699 Extertal Breslauer Straße 3, 32699 Extertal GERMANY Germany HR Lemgo B 6478 +49 5154 82−0 008000 2446877 (24 h helpline) Ê...
