Manuel d'installation et d'utilisation

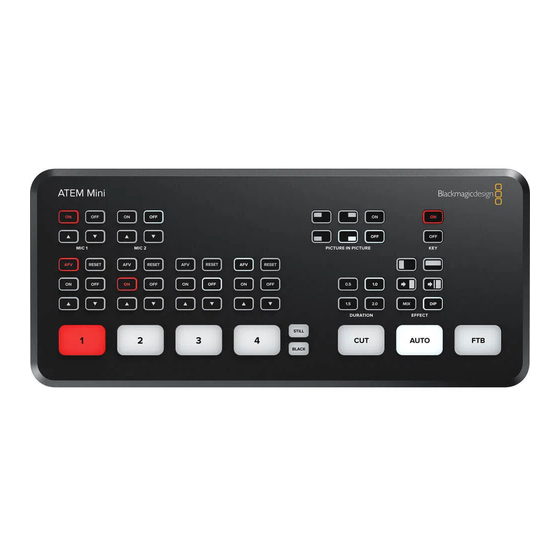

ATEM Mini
Novembre 2019
Français

Publicité

Table des Matières
loading

Manuels Connexes pour Blackmagic Design ATEM Mini

Sommaire des Matières pour Blackmagic Design ATEM Mini

  • Page 1 Manuel d'installation et d’utilisation ATEM Mini Novembre 2019 Français...

  • Page 2: Table Des Matières

    Gestionnaire de médias Paramètres de l’utilitaire de l’ATEM Mixeur audio Mini Utiliser le panneau de contrôle logiciel Mettre à jour l’ATEM Mini Palettes de fonctions Onglet Configuration (Configure) Utiliser le mixeur audio Développer votre workflow ATEM Réaliser le mixage audio à l’aide Utiliser un panneau matériel...

  • Page 3: Garantie

    Connexion à un réseau Contrôler des HyperDecks avec un ATEM 1 M/E Advanced Panel Comprendre les paramètres réseau Incrustations avec l’ATEM Mini Connexion locale via Ethernet Comprendre les incrustations Connexion à un réseau Incrustation en luminance Modifier les paramètres réseau de l’ATEM Mini Incrustation linéaire Configurer l'emplacement IP du Incrustation prémultipliée...

  • Page 4: Mise En Route

    Brancher l'alimentation La première étape consiste à brancher l’alimentation à l’aide de l’adaptateur fourni. Sécurisez la connexion à l’ATEM Mini en serrant le connecteur à l’appareil. Cette action verrouille le câble d’alimentation à l’ATEM Mini afin d’éviter qu’il soit retiré accidentellement.

  • Page 5: Connecter Des Sources Vidéo

    Connecter des sources vidéo Branchez vos caméras HDMI et d’autres sources HDMI aux entrées HDMI de l’ATEM Mini. Vous disposerez ainsi de quatre images différentes à commuter lorsque vous créerez votre programme. Il suffit de brancher une extrémité du câble HDMI à votre caméra et l’autre extrémité à une des entrées HDMI de l’ATEM Mini.

  • Page 6: Connecter Un Micro

    Si vous diffusez une interview, branchez le deuxième micro à la seconde entrée audio 3,5 mm. Vous pouvez même brancher un lecteur de musique à une des entrées audio et le mixer à votre production. Connectez des micros aux entrées micro de l’ATEM Mini. Mise en route...

  • Page 7: Connecter Un Ordinateur

    Ainsi, lorsque vous lancerez votre logiciel de streaming, vous verrez directement l’image de votre ATEM Mini. Si votre logiciel ne sélectionne pas l’ATEM Mini, il suffit de régler le logiciel afin qu’il utilise l’ATEM Mini comme webcam et comme micro.

  • Page 8: Utiliser Des Cut Et Des Transitions

    (DVE), tels que Squeeze et Push, afin de déplacer les images d’une certaine façon lors de la transition. Dans la démonstration ci-dessous, l’ATEM Mini commutera de l’entrée 1 à l’entrée 2 à l’aide d’une transition Mix. Effectuer une transition automatique Mix : Appuyez sur le bouton pour sélectionner une transition Mix.

  • Page 9: Styles De Transition Et Dve

    Sélectionnez la durée de la transition Mix. Appuyez sur le bouton Auto pour effectuer une transition automatique. Appuyez sur le bouton de l’entrée 2 pour effectuer la transition Mix. Les boutons des entrées 1 et 2 s’allument en rouge lors de la transition. Votre diffusion affichera ensuite l’entrée 2.
  • Page 10 Appuyer sur les flèches haut et bas de chaque entrée augmente ou réduit le niveau audio de la source correspondante. Par exemple, si la voix du présentateur est trop forte et risque d’être écrêtée, vous pouvez réduire le niveau audio en appuyant sur la flèche bas jusqu’à ce que le niveau soit satisfaisant.

  • Page 11: Utiliser La Fonction D'image Dans L'image

    Utiliser l’incrustateur en amont L’incrustateur en amont de l’ATEM Mini permet de superposer des graphiques ou de fusionner une couche vidéo à une autre à l’aide de la transparence. Vous pouvez ainsi rendre la couleur d’arrière-plan d’une source invisible à...

  • Page 12: Fondu Au Noir

    Software Control. L’ATEM Software Control est un panneau de contrôle logiciel très puissant qui offre une multitude d’options et un contrôle plus poussé de l’ATEM Mini. Commuter votre production...

  • Page 13: Atem Software Control

    à l’aide d’un mixeur doté de faders, régler les incrustateurs, charger des graphiques dans la bibliothèque de médias et bien plus. Le logiciel ATEM Software Control est inclus à votre ATEM Mini. Il vous permet de contrôler le mélangeur quasiment de la même façon qu'un panneau de contrôle matériel complet. Une série de palettes sur le côté...
  • Page 14 Lorsque vous connectez un moniteur HDMI, par exemple un Blackmagic Video Assist, à la sortie HDMI de l’ATEM Mini, vous pouvez acheminer le signal de prévisualisation à l’écran et visionner l’entrée sélectionnée avant de la faire passer à l’antenne. Pour plus d'informations, consultez la section «...

  • Page 15: Utiliser L'atem Software Control

    Le gestionnaire de médias vous permet d'ajouter des graphiques à la bibliothèque de médias de l’ATEM Mini. Votre ATEM Mini possède une mémoire qui permet de stocker les graphiques, appelée bibliothèque de médias. 20 images fixes et leur canal alpha peuvent y être enregistrées, puis attribuées à...

  • Page 16: Mixeur Audio

    C'est idéal lorsque vous utilisez l’ATEM Mini sur le lieu de tournage ou dans des espaces réduits, notamment à l'intérieur d'un car régie, car vous n'avez pas besoin de faire de la place pour une console de mixage audio externe.

  • Page 17: Mix Effects

    Mix Effects La section M/E de l'onglet Mélangeur contient tous les boutons de sélection des bus Programme et Prévisualisation. Elle vous permet de sélectionner des entrées externes ou des sources internes pour la prévisualisation de la transition suivante ou le passage à l'antenne. Section M/E de l'ATEM Boutons de sélection des sources du bus Programme Les boutons de sélection des sources du bus Programme permettent de commuter en direct des...

  • Page 18: Contrôle Des Transitions Et Incrustateur En Amont

    Contrôle des transitions et incrustateur en amont Le bouton CUT effectue une transition immédiate des signaux de sortie programme et prévisualisation, en neutralisant le style de transition sélectionné. Contrôle des transitions AUTO/Durée Le bouton Auto exécute la transition sélectionnée pour la durée spécifiée dans la zone d'affichage Durée.

  • Page 19: Incrustateur En Aval

    Transition suivante Les boutons BKGD et KEY 1 permettent de sélectionner les éléments qui vont transitionner à l'antenne ou hors antenne avec la transition suivante. Davantage d’incrustateurs en amont sont disponibles sur les modèles de mélangeurs ATEM 4K, c’est pourquoi les autres incrustateurs en amont sont grisés.

  • Page 20: Palettes De Fonctions

    Cette fonction vous permet d'appliquer un fondu en sortie à toutes les couches de l’ATEM Mini en même temps. Les fondus au noir ne peuvent pas être prévisualisés. Vous pouvez également régler le mixeur audio intégré afin qu'il effectue un fondu de l'audio en même temps que le fondu au noir.
  • Page 21 ATEM Mini. Les panneaux de contrôle logiciel et matériel ATEM Mini fonctionnent conjointement et ils disposent des mêmes paramètres, vous pouvez donc utiliser l'un ou l'autre à...

  • Page 22: Utiliser Le Mixeur Audio

    Le compteur s’enclenche maintenant à partir de la valeur saisie manuellement. Utiliser le mixeur audio L'onglet Audio permet de mixer des sources audio connectées à l’ATEM Mini via HDMI et l’audio du micro. Les caméras et les sources audio externes sont listées sur le haut du mixeur audio ainsi que le signal de sortie audio master de la sortie programme webcam USB de l’ordinateur.
  • Page 23 Au-dessous de chaque source audio, vous trouverez un vumètre, un fader pour régler le niveau audio maximum, et une molette pour régler la balance audio gauche/droite de ce canal. Le fader principal situé sur le côté droit du mixeur audio permet de régler le gain du niveau audio sur la sortie programme webcam USB et possède son propre vumètre.

  • Page 24: Réaliser Le Mixage Audio À L'aide Des Commandes Fairlight Avancées

    Réaliser le mixage audio à l’aide des commandes Fairlight avancées L’ATEM Mini intègre des commandes audio Fairlight avancées qui permettent d’améliorer la qualité du son de chaque entrée et de la sortie principale. Ces commandes comprennent notamment le contrôle du niveau des entrées, un égaliseur paramétrique à six bandes et des paramètres de dynamique puissants.

  • Page 25: Niveau Des Signaux D'entrée

    Cette section du manuel présente les différentes commandes audio Fairlight que vous pouvez utiliser pour optimiser le mixage audio de votre production en direct. Niveau des signaux d’entrée En général, la première étape du mixage audio consiste à normaliser toutes les entrées. Pour ce faire, il suffit d’ajuster la molette représentant le niveau de chaque entrée afin d’optimiser tous les niveaux sans les écrêter.
  • Page 26 CONSEIL Vous pourrez en apprendre davantage sur les filtres à bande dans cette section. Si vous souhaitez modifier un paramètre, il faudra d’abord vous assurer que la bande est activée. Cliquez sur le libellé d’une bande pour l’activer. Lorsque que la bande est activée, le libellé de son bouton s’allume en bleu.
  • Page 27 Facteur Q La commande facteur Q est disponible lorsque le filtre bell est appliqué aux bandes 2, 3, 4 et 5. Elle règle la plage de fréquences affectée par le filtre. Par exemple, si vous la réglez sur le paramètre minimum, le filtre affectera une large plage de fréquences.

  • Page 28: Commandes De Dynamique

    Commandes de dynamique En plus de l’égaliseur paramétrique à 6 bandes, vous pouvez également améliorer et peaufiner l’audio de l’entrée et de la sortie master à l’aide des commandes de dynamique. Alors que l’égaliseur permet de contrôler les fréquences d’un signal, les commandes de dynamique permettent de régler les différents niveaux du signal.

  • Page 29: Compresseur

    Expanseur/Gate Le premier lot de commandes de dynamique permet de basculer entre l’expanseur et le gate. L’expansion accentue les différences de volume en réduisant le niveau des parties douces du signal par rapport au niveau des parties plus fortes. Vous pouvez utiliser un expanseur pour accentuer les différences entre les niveaux faibles et les niveaux forts d’une piste, ou pour augmenter la plage dynamique d’un signal et minimiser le bruit indésirable.

  • Page 30: Exemple De Workflow Pour Les Commandes Fairlight

    Commande Minimum Par défaut Maximum Expanseur/Gate Commandes du gate* Seuil -50dB -45dB** Plage 18dB 60dB Attack 0.5ms 1.4ms 30ms Hold 0.0ms 0.0ms Release 50ms 93ms Compresseur Commandes du compresseur Seuil -50dB -35dB Ratio 1.0:1 2.0:1 10:1 Attack 0.7ms 1.4ms 30ms Hold 0.0ms 0.0ms...

  • Page 31: Utiliser La Page Média

    Cliquez maintenant sur les indicateurs de l’égaliseur situés sous les commandes de niveau de chaque entrée et apportez les changements nécessaires. Vous pouvez déplacer les fenêtres ou les fermer si besoin est. Après avoir réglé l’égaliseur, ouvrez les commandes de dynamique de chaque entrée en cliquant sur leur indicateur de dynamique respectif.

  • Page 32: Utiliser La Fenêtre De Navigation

    Utiliser la fenêtre de navigation La fenêtre de navigation est un gestionnaire de fichiers simplifié qui vous permet de chercher des fichiers graphiques sur votre ordinateur. Tous les lecteurs de votre ordinateur sont affichés, et vous pouvez sélectionner des dossiers à partir de ces derniers. Pour visualiser les sous-dossiers, il suffit de cliquer sur les flèches situées à...

  • Page 33: Types De Fichiers Image

    Le nom de chaque fichier est affiché sous l'emplacement afin de localiser facilement les fichiers que vous avez chargés. Cela peut s'avérer très utile car vous verrez une liste représentant les numéros ainsi que les noms de fichier des images fixes et des clips de la bibliothèque de médias s'afficher dans la palette Lecteurs multimédia de la page Mélangeur.
  • Page 34 Maintenez la touche Cmd enfoncée sur Mac, ou la touche Ctrl sur Windows, et cliquez sur la vignette de la couche utilisée pour votre graphique. Cela générera une sélection de valeurs d’opacité pour les canaux de couleur de votre image. Leur opacité déterminera la transparence du graphique.
  • Page 35 Votre sélection a été utilisée pour créer le matte en niveaux de gris dans le canal alpha. Si vous le souhaitez, vous pouvez aller dans la barre Menu et cliquer sur Select/Deselect afin de supprimer la bannière de sélection. Vous pouvez maintenant enregistrer votre fichier TGA. Allez dans le menu File et cliquez sur Save as.

  • Page 36: Configurer Open Broadcaster

    Open Broadcaster est une application open source qui fait office de plateforme de streaming entre votre ATEM Mini et votre logiciel de streaming favori, tel que YouTube, Twitch, Facebook Live, et Vimeo Live. Open Broadcaster compresse la vidéo en un débit binaire facilement gérable par votre application de streaming.
  • Page 37 Vous diffusez maintenant du contenu en direct sur YouTube avec Open Broadcaster. Lorsque la diffusion est terminée et que vous avez appuyé sur le bouton FTB de l’ATEM Mini, vous pouvez finir la diffusion en cliquant sur stream.

  • Page 38: Utiliser Adobe Photoshop Avec Atem

    ATEM est bien installé. CONSEIL Si vous ne diffusez pas avec la sortie webcam USB de l’ATEM Mini, mais que vous commutez le contenu avec la sortie HDMI, vous pouvez charger des graphiques du plug-in Photoshop via USB. Toutefois, comme l’USB établit une connexion à un seul client, vous devrez fermer l’ATEM Software Control afin que le plug-in Photoshop puisse accéder...

  • Page 39: Utiliser Plusieurs Panneaux De Contrôle

    Lorsqu’ils sont connectés sur un réseau via Ethernet, il est possible d'installer l'ATEM Software Control sur plusieurs ordinateurs pour l'utiliser simultanément. Ainsi, les opérateurs peuvent travailler avec différentes fonctions de l’ATEM Mini, par exemple la gestion des médias et le mixage audio. Utiliser plusieurs panneaux de contrôle...

  • Page 40: Utiliser Des Macros

    Vous comprendrez rapidement son fonctionnement en l'observant lorsque vous utilisez le logiciel. En raison de la petite taille du panneau de contrôle de l’ATEM Mini, les rangées Programme et Prévisualisation ont été combinées en une seule rangée de boutons. Lorsque vous utilisez le mode de commutation Programme/Prévisualisation avec votre ATEM Mini, vous reconnaîtrez facilement la...

  • Page 41: Enregistrer Une Macro À L'aide De L'atem Sotfware Control

    La fenêtre Macros du panneau de contrôle logiciel vous permet d'enregistrer et d'exécuter des macros. Les macros reproduisent une suite d’opérations complexes réalisées sur le mélangeur à l'aide d'un simple bouton. Enregistrer des macros Les macros doivent être enregistrées entièrement. Il est primordial de définir clairement la suite d’opérations du début à...
  • Page 42 Cliquez sur le bouton de création de la macro pour ouvrir la fenêtre. Vous pouvez saisir le nom de votre macro et écrire une description. Cela vous permet de facilement reconnaître les macros et leurs différentes opérations. Lorsque vous cliquez sur une macro, la description apparaîtra dans la fenêtre d'état.
  • Page 43 Pour que le mélangeur marque une pause de 2 secondes avant d'appliquer une autre transition, cliquez sur Ajouter une pause en haut de la bordure rouge. La fenêtre Ajouter une pause s'ouvre. Réglez la durée de la pause sur 5 secondes et 00 image et cliquez sur Ajouter une pause.

  • Page 44: Création De Macros Complexes

    Saisissez le nom de la macro et une description pour afficher les opérations effectuées sur le mélangeur. L'image ci-dessus indique la façon dont un bouton macro s'affiche dans la fenêtre Macros une fois l’enregistrement terminé. Pour exécuter une macro, cliquez sur le bouton Exécuter pour ouvrir la page Exécuter.

  • Page 45: La Page Créer De La Fenêtre Macros

    Pour compiler des macros simples dans une macro complexe : Commencez l'enregistrement de la nouvelle macro, puis en cours d'enregistrement, cliquez sur le bouton Exécuter pour ouvrir la page Exécuter. Sélectionnez la fonction Rappeler et exécuter pour exécuter automatiquement les macros en appuyant sur un seul bouton, ou désélectionnez la fonction pour charger une macro et l'exécuter manuellement.

  • Page 46: La Page Exécuter De La Fenêtre Macros

    La page Exécuter de la fenêtre Macros Rappeler et exécuter : Sélectionner cette fonction permet d'exécuter immédiatement la macro en cliquant sur un bouton macro. Désélectionner cette fonction permet de charger une macro en cliquant sur un bouton macro. Exécutez la macro en cliquant sur le bouton lecture. Lecture : Lorsque la fonction Rappeler et exécuter est désélectionnée et que vous avez choisi une macro...

  • Page 47: Paramètres Généraux

    Paramètres généraux Configurer le standard vidéo du mélangeur Le paramètre vidéo est utilisé pour la sélection du standard vidéo d'utilisation de l’ATEM Mini. Le standard vidéo est réglé automatiquement lorsque vous branchez la première source HDMI. Toutefois, si vous devez le modifier, vous pouvez utiliser ce paramètre. Toutes les sources vidéo seront alors converties afin de coïncider avec le standard vidéo réglé.

  • Page 48: Paramètres Des Libellés

    Fonction Audio Follow Video Vous pouvez modifier la fonction Audio Follow Video pour la commutation des sources. Par exemple, sélectionnez Couper directement l’audio lors de la commutation pour que l’audio d’une entrée commute immédiatement après une autre. Si vous souhaitez que l’audio transitionne sur une courte durée, sélectionnez Ajouter une transition audio lors de la commutation.

  • Page 49: Paramètres Hyperdeck

    Paramètres HyperDeck Paramètres HyperDeck Vous pouvez brancher jusqu'à 4 enregistreurs à disque Blackmagic HyperDeck Studio à un réseau via Ethernet et les contrôler à l'aide de l’ATEM Software Control. Lorsque vous connectez un HyperDeck, utilisez ces paramètres pour configurer l'adresse IP et sélectionner les entrées auxquelles il est connecté.

  • Page 50: Contrôle Des Transitions Programme/Prévisualisation Et A/B Direct

    Pour régler la sortie HDMI, il suffit de cliquer sur l’option Sortie dans la barre de menu, puis de faire défiler la liste jusqu'à la source que vous souhaitez acheminer. Une fois la source sélectionnée, la sortie HDMI change immédiatement. Une coche apparaît alors à côté de la source activée dans le menu.
  • Page 51 Grâce à l'ATEM Software Control vous pouvez sauvegarder et restaurer tous les paramètres de votre mélangeur pour votre production en direct, notamment les paramètres des incrustations, les styles de transition, le contenu de la bibliothèque de médias et autres. Une fois vos paramètres enregistrés, vous pouvez faire une sauvegarde rapide à tout moment en sélectionnant Fichier>Enregistrer, ou en appuyant sur Cmd S pour Mac, ou Ctrl S pour Windows.

  • Page 52: Préférences

    Sauvegarder vos paramètres de démarrage Une fois que vous avez configuré votre mélangeur à votre façon, vous pouvez facilement sauvegarder les paramètres de votre mélangeur en tant que paramètres de démarrage par défaut. Pour ce faire, allez dans le menu Fichier de l'ATEM Software Control et sélectionnez l'option Sauvegarder les paramètres de...
  • Page 53 Vous pouvez changer la langue de l'ATEM Software Control dans la fenêtre Préférences du logiciel. Mapper des boutons Sous l'onglet Mappage, vous pouvez assigner des entrées à des boutons spécifiques appartenant aux rangées Prévisualisation et Programme. L’ATEM Software Control et les panneaux matériels externes ATEM prennent en charge le mappage des boutons afin que vous puissiez attribuer vos sources à...

  • Page 54: Utiliser Les Raccourcis Clavier

    Lorsque l’ATEM Software Control est installé sur votre ordinateur, l’utilitaire ATEM Setup sera également installé. Cet utilitaire vous permet de mettre à jour votre ATEM Mini, de nommer l’appareil, de modifier les paramètres réseau et de régler les paramètres du panneau, notamment les modes de commutation Cut Bus et Programme/Prévisualisation, ainsi que les incrustateurs.

  • Page 55: Mettre À Jour L'atem Mini

    Mettre à jour l’ATEM Mini Pour mettre à jour l’ATEM Mini, il suffit de connecter l’appareil à votre ordinateur via USB ou Ethernet. Lancez l’ATEM Setup. Si la version du logiciel installée sur votre ordinateur est plus récente que la version installée sur votre ATEM Mini, une boîte de dialogue apparaîtra pour vous informer qu’il...

  • Page 56: Développer Votre Workflow Atem

    Développer votre workflow ATEM L’ATEM Mini a été conçu pour être contrôlé à l’aide de son propre panneau de contrôle. Toutefois, si votre production comprend de nombreux graphiques, sources et incrustations, ou que vous devez opérer l’ATEM Mini depuis un autre emplacement, une panneau matériel ATEM externe vous facilitera le travail.

  • Page 57: Comprendre Les Paramètres Réseau

    Cependant, gardez à l'esprit que si vous utilisez votre ATEM Mini sur un réseau, la complexité de la connexion entre votre mélangeur et votre panneau de contrôle augmente. Les risques qu'un incident se produise sont donc plus élevés. Vous pouvez également utiliser votre ATEM Mini en le branchant à...

  • Page 58: Connexion À Un Réseau

    Lorsque vous vous connectez à un réseau, vous devrez vous assurer que l’ATEM Mini et l’ATEM 1 M/E Advanced Panel partagent ces numéros, et qu’ils possèdent leur propre numéro d’identification dans le dernier champ de l’adresse IP afin qu’ils n’entrent pas en conflit les uns avec les autres.

  • Page 59: Configurer L'emplacement Ip Du Mélangeur

    Setup pour changer les paramètres réseau. Configurer l'emplacement IP du mélangeur Pour configurer l’emplacement IP de l’ATEM Mini afin que le panneau puisse le trouver et communiquer, il suffit de suivre les étapes suivantes : Modifier l’emplacement IP du mélangeur sur un ATEM 1 M/E Advanced Panel Lorsqu’il n’y a pas de communication avec l’ATEM Mini, l’écran LCD affiche...

  • Page 60: Réglage Sur Le Protocole Dhcp Ou Sur Une Adresse Ip Fixe

    REMARQUE Modifier l’adresse IP du mélangeur sur votre panneau ne change pas l’adresse IP de l’ATEM Mini. Cela change uniquement l'emplacement où le panneau de contrôle cherche pour trouver le mélangeur. Réglage sur le protocole DHCP ou sur une adresse IP fixe Les panneaux de contrôle matériels ATEM externes peuvent être réglés sur le protocole DHCP...

  • Page 61: Atem Software Control Via Le Réseau

    ATEM Software Control, il vous sera automatiquement demandé de saisir l’adresse IP de l’ATEM Mini si l'ATEM Software Control ne peut pas communiquer avec ce dernier. Une fois l’adresse réglée, l'ATEM Software Control sera en mesure de détecter le mélangeur et de communiquer avec lui.

  • Page 62: Utiliser Les Panneaux Matériels Atem Externes

    Il est possible d'installer l'ATEM Software Control sur plusieurs ordinateurs pour l'utiliser simultanément. Ainsi, les opérateurs peuvent travailler avec différentes fonctions du mélangeur, par exemple la gestion des médias et le mixage audio. Utiliser les panneaux matériels ATEM externes Lorsque vous utilisez un panneau matériel externe et le panneau logiciel ensemble, tous les changements apportés à...

  • Page 63: Utiliser L'atem 1 M/E Advanced Panel

    Utiliser l’ATEM 1 M/E Advanced Panel ATEM 1 M/E Advanced Panel Utiliser le panneau de contrôle Mix Effects Le bus Program, le bus Preview et la zone d'affichage des noms de sources sont utilisés ensemble pour commuter les sources sur les signaux de sortie programme et prévisualisation. Section M/E de l'ATEM Zone d'affichage des noms de sources La zone d'affichage des noms de sources utilise des libellés qui représentent les entrées externes...

  • Page 64: Contrôle Des Transitions Et Incrustateurs En Amont

    Bus Program Le bus Program permet de commuter directement les sources d'arrière-plan au signal de sortie programme. La source à l'antenne est indiquée par un voyant rouge. Un voyant rouge clignotant indique que la source dévoilée à l'aide du bouton Shift est à l'antenne. Pour afficher cette source, il suffit d'appuyer sur le bouton SHIFT.
  • Page 65 AUTO Le bouton AUTO effectuera la transition sélectionnée pour la durée que vous avez spécifiée dans le paramètre Durée auto du menu d’accueil. Vous pouvez régler la durée de transition de chaque type de transition à partir de l’écran LCD. La durée s’appliquera lorsque le bouton du style de transition correspondant est sélectionné.

  • Page 66: Incrustateurs En Aval

    Contrôle des transitions et incrustateurs en amont ON AIR Les boutons de la section ON AIR sont situés au-dessus de chaque incrustateur et sont nommés ON. Ils indiquent quelles incrustations sont à l'antenne et permettent également de faire passer une incrustation à l'antenne ou hors antenne. MACRO Le bouton MACRO permet d’activer les fonctionnalités macro.

  • Page 67: Boutons De Menu Du Contrôle Système

    Boutons M/E Comme certains mélangeurs possèdent plusieurs M/E, vous pouvez sélectionner celui que vous souhaitez contrôler via les boutons M/E. Lorsqu’un M/E est sélectionné, le menu LCD affichera les réglages correspondants au panneau de ce M/E. Appuyez sur les boutons M/E numérotés de 1 à 4 pour sélectionner un panneau M/E à contrôler Fondu au noir Le bouton FTB va créer un fondu au noir du signal de sortie programme pour la durée spécifiée dans les paramètres du menu...

  • Page 68: Joystick Et Pavé Numérique

    Par exemple, pour changer l’adoucissement de la bordure d’une transition Wipe : Appuyez sur le bouton Wipe. Appuyez sur la flèche droite, située près de l’écran, jusqu’à atteindre la troisième page de réglages. Tournez la molette correspondante au réglage Adoucissement pour modifier l’adoucissement de la bordure de la transition Wipe.

  • Page 69: Effectuer Des Transitions À L'aide De L'atem 1 M/E Advanced Panel

    Section de contrôle du Joystick Mapper des boutons Les panneaux de contrôle logiciel et matériel ATEM prennent tous deux en charge le mappage des boutons afin que vous puissiez attribuer vos sources les plus importantes, particulièrement les caméras, aux boutons les plus accessibles sur les bus Programme et Prévisualisation. Les sources utilisées de façon occasionnelle peuvent être assignées à...

  • Page 70: Transitions Cut

    Transitions Cut Le Cut est la transition la plus simple à réaliser sur le mélangeur. Une transition Cut est un basculement direct d'une source à une autre sur le signal de sortie programme. Signal de sortie programme lors d'une transition Cut. Une transition Cut peut être effectuée directement à...
  • Page 71 Effectuer une transition Cut à l'aide du bouton CUT Sur le bus Preview, sélectionnez la source vidéo que vous désirez voir figurer sur le signal de sortie programme. Le signal de sortie programme ne sera pas affecté. Dans la section Contrôle des transitions, appuyez sur le bouton CUT. Les sources sélectionnées sur les bus Program et Preview seront inversées pour indiquer que la source vidéo qui se trouvait préalablement sur le bus Preview se trouve à...

  • Page 72: Transitions Mix

    Durant la transition, les boutons rouge et vert des bus Program et Preview s'allument en rouge pour indiquer qu'une transition est en cours. L'indicateur du levier de transition suit automatiquement la progression de la transition et affiche la durée pour indiquer le nombre d'images restant.

  • Page 73: Transitions Dip

    Effectuer une transition Mix avec un ATEM 1 M/E Advanced Panel : Sur le bus Preview, sélectionnez la source vidéo que vous désirez voir figurer sur le signal de sortie programme. Appuyez sur le bouton MIX pour sélectionner le type de transition Mix. Les paramètres de la transition s’afficheront automatiquement sur l’écran LCD.

  • Page 74: Transitions Wipe

    Appuyez sur le bouton dans la section de contrôle des transitions, puis réglez la source Dip et la durée de la transition sur l’écran LCD Paramètres de la transition Dip Rate/Durée La durée de la transition Dip en secondes et en images. Source Dip La source Dip est représentée par n'importe quel signal vidéo du mélangeur qui sera utilisé...
  • Page 75 Sélectionnez une source pour la bordure Wipe dans la rangée de sélection des sources. Maintenez le bouton Shift enfoncé pour dévoiler les sources supplémentaires, telles qu’un générateur de couleur ou un lecteur multimédia. Sélectionnez une source pour la bordure Wipe dans la rangée de sélection des sources.

  • Page 76: Transitions Dve

    Reverse/Inversé La direction inversée modifie la progression des motifs fermés tels que les cercles, losanges et rectangles afin que la forme partant des bords extérieurs se referme au centre de l'écran. FlipFlop/Bascule Lorsque ce mode est activé, la transition passe du paramètre Normal au paramètre Inversé...

  • Page 77: Effectuer Une Transition Graphic

    Paramètres de l'incrustation DVE Enable key/ Active ou désactive l'incrustation DVE. L'incrustation DVE est activée lorsque le bouton est allumé. Activer l’incrustation PreMult/ Sélectionne l'incrustation DVE en tant qu'incrustation prémultipliée. Incrustation prémultipliée Clip Le niveau Clip ajuste la valeur à laquelle l'incrustation découpe son trou. Le fait de réduire le niveau Clip expose une plus grande partie de l'arrière-plan.
  • Page 78 La direction de cet effet est réglé par défaut de gauche à droite, mais vous pouvez l’inverser en appuyant sur le bouton multifonction Inverser Direction. Vous pouvez également activer le paramètre Bascule, qui permet à la transition de passer du mode Normal au mode Inversé chaque fois que la transition est effectuée, au lieu de répéter à...

  • Page 79: Transitions Manuelles

    Largeur d'écran requise pour une transition Graphic Wipe 1080p Si le mélangeur a été configuré sur 1080p, la largeur du graphique ne devrait pas excéder 1 920 pixels. 1080i Si le mélangeur a été configuré sur 1080i, la largeur du graphique ne devrait pas excéder 480 pixels.
  • Page 80 Appuyez sur le bouton d’enregistrement en haut de l’écran pour démarrer l'enregistrement. L’icône d’enregistrement en forme de cercle rouge apparaît. Lors de l’enregistrement, cette icône se change en carré rouge. Appuyez sur le bouton d’enregistrement pour commencer l'enregistrement de votre macro. Lors de l’enregistrement, une bordure rouge apparaît autour de l’écran.

  • Page 81: Contrôle De L'hyperdeck

    Contrôle de l'HyperDeck Contrôle de l'HyperDeck Lorsque l’ATEM Mini est connecté à un réseau Ethernet, vous pouvez également brancher jusqu'à 4 enregistreurs à disque Blackmagic HyperDeck Studio Mini et les contrôler à l'aide de la palette HyperDecks de l’ATEM Software Control. Ces derniers peuvent aussi être contrôlés depuis les boutons de la section System Control/Contrôle du système d’un panneau matériel ATEM externe.
  • Page 82 Remote à l’aide du menu de l’écran LCD. Branchez la sortie HDMI d’un HyperDeck Studio Mini à une entrée HDMI de l’ATEM Mini. Branchez la sortie HDMI de l’HyperDeck à une entrée HDMI de l’ATEM Mini. Répétez cette étape pour chaque HyperDeck que vous souhaitez connecter.

  • Page 83: Paramètres De L'onglet Hyperdeck

    Paramètres de l’onglet HyperDeck Les paramètres de connexion de l'HyperDeck sont situés sous l'onglet HyperDeck dans la section paramètres du mélangeur de l'ATEM Software Control. Vous y trouverez les options de configuration pour quatre HyperDecks. Il suffit de saisir l'adresse IP de votre HyperDeck dans la case Adresse IP et de choisir la source à...

  • Page 84: Contrôler Des Hyperdecks Avec Le Logiciel Atem

    Contrôler des HyperDecks avec le logiciel ATEM Pour contrôler les HyperDecks connectés au mélangeur, cliquez sur l'onglet Lecteur multimédia sur le panneau de contrôle logiciel et sélectionnez la palette HyperDecks. Choisissez ensuite un des HyperDecks connectés à votre système en cliquant sur un des quatre boutons situés sur le haut du panneau.

  • Page 85: Contrôler Des Hyperdecks Avec Les Panneaux De Contrôle Matériels Externes

    Si vous utilisez un panneau de contrôle matériel externe ATEM, vous pouvez contrôler les HyperDecks connectés à l’aide de ce panneau. Une fois les HyperDecks connectés à l’ATEM Mini comme décrit précédemment dans la section « Connecter des HyperDecks », vous pouvez utiliser les boutons du System Control et le menu LED du panneau de contrôle pour configurer et contrôler...

  • Page 86: Régler L'hyperdeck Avec L'atem 1 M/E Advanced Panel

    Régler l'HyperDeck avec l’ATEM 1 M/E Advanced Panel Une fois l’HyperDeck connecté au mélangeur comme décrit précédemment dans la section « Connecter des HyperDecks », utilisez les boutons du Contrôle système et de l'écran LCD de l’ATEM 1 M/E Advanced Panel pour configurer et contrôler l’HyperDeck. Pour commencer, appuyez sur le bouton Settings du Contrôle système.
  • Page 87 Pour saisir l’adresse IP d’un HyperDeck, allez sur la troisième page de configuration de l’HyperDeck à l’aide des flèches gauche ou droite, ou appuyez sur le numéro 3 du pavé numérique lorsque vous vous trouvez dans le menu de configuration de l’HyperDeck. Sur cette page, vous verrez l’adresse IP de l’HyperDeck sélectionné...

  • Page 88: Contrôler Des Hyperdecks Avec Un Atem 1 M/E Advanced Panel

    Contrôler des HyperDecks avec un ATEM 1 M/E Advanced Panel Vous trouverez les commandes de l’HyperDeck dans le menu Media Players de l’ATEM 1 M/E Advanced Panel. Pour accéder à ce menu, il suffit d’appuyer sur le bouton du panneau de contrôle nommé Media Players et d’appuyer sur le bouton multifonction situé...

  • Page 89: Incrustations Avec L'atem Mini

    Pour lire tous les clips, maintenez le bouton Shift enfoncé et appuyez sur le bouton de lecture. Incrustations avec l’ATEM Mini Les incrustateurs sont des outils de production très puissants qui permettent d'arranger des éléments visuels provenant de sources différentes sur la même image vidéo.

  • Page 90: Incrustation Linéaire

    à partir de la bibliothèque de médias, vous pouvez sélectionner l'option Incrustation prémultipliée pour obtenir une incrustation de bonne qualité. Les documents Photoshop sont tous prémultipliés, il vous faut donc toujours activer la fonction Pre-Multiplied Key/Incrustation prémultipliée sur votre mélangeur ATEM lorsque vous les incrustez. Incrustations avec l’ATEM Mini...

  • Page 91: Effectuer Une Incrustation En Luminance Ou Linéaire En Amont

    Le paramètre Gain modifie électroniquement la valeur qui permet d'adoucir les contours de l'incrustation. Ajustez la valeur gain jusqu'à l'obtention de l'adoucissement de contour désiré sans affecter la luminance ou la luminosité de la vidéo en arrière-plan. Invert Key/Inverser Inverse le signal de découpe. l’incrustation Incrustations avec l’ATEM Mini...
  • Page 92 Utilisez les menus déroulants Remplissage et Découpe pour spécifier les sources de l'incrustation. Si vous souhaitez effectuer une incrustation en luminance, sélectionnez la même source pour le remplissage et la découpe. Ajustez les paramètres de l'incrustation pour l'affiner. Paramètres Incrustation en aval Incrustations avec l’ATEM Mini...

  • Page 93: Incrustation Chromatique

    DeckLink ou Intensity de Blackmagic Design et de lire les clips vidéo sur votre mélangeur ATEM. Si vous placez un fond vert sous vos animations, vous pouvez ensuite remplacer ce vert pour créer des animations nettes et rapides de n'importe quelle durée.

  • Page 94: Effectuer Une Incrustation Chromatique

    Effectuer une incrustation chromatique L’ATEM Mini possède un incrustateur chromatique avancé, offrant des échantillons chromatiques précis et des options de réglage. Cet incrustateur améliore l’intégration de l’avant-plan avec l’arrière-plan pour vous permettre de créer des effets visuels de haute qualité.

  • Page 95: Peaufiner Les Incrustations Grâce Aux Paramètres D'incrustation

    éléments de l’avant-plan. Par exemple, les reflets verts sur les bords. Suppression des reflets L’outil de suppression des reflets permet de supprimer les teintes vertes de manière uniforme sur tous les éléments de l’avant-plan. Incrustations avec l’ATEM Mini...

  • Page 96: Harmoniser L'avant-Plan Et L'arrière-Plan

    Le générateur de motif intégré peut créer jusqu'à 18 formes qui peuvent être redimensionnées et positionnées afin de produire le signal de découpe désiré. Combiner un arrière-plan avec un signal de remplissage et un signal de découpe. Incrustations avec l’ATEM Mini...
  • Page 97 Agrandissez la palette Incrustation en amont et sélectionnez l'option Motif. Sélectionnez la source de remplissage. Sélectionnez le motif de l'incrustation. Ajustez les paramètres de l'incrustation pour l'affiner. Pour une description des paramètres de l'incrustation de motif, référez-vous au tableau ci-après. Incrustations avec l’ATEM Mini...

  • Page 98: Régler Une Incrustation De Motif Sur L'incrustateur En Amont De L'atem 1 M/E Advanced Panel

    Vous pouvez repositionner le point central de certains motifs. Utilisez le joystick pour déplacer le motif. Si vous souhaitez réinitialiser sa position, allez sur le type de motif, choisissez un autre motif, puis revenez sur le motif choisi pour réinitialiser sa position par défaut. Incrustations avec l’ATEM Mini...

  • Page 99: Incrustation Dve

    Les DVE ou effets vidéo numériques permettent de créer des rectangles munis de bordures pour les incrustations d'image dans l'image. L’ATEM Mini possède un canal DVE 2D qui permet le redimensionnement d'image, la rotation, les bordures ainsi que les ombres portées.

  • Page 100: Ajouter Une Bordure Dve

    Altitude/Hauteur Ajuste la distance de la source de lumière à partir du DVE ou de l'image dans l'image. La bordure et l'ombre portée seront toutes deux affectées par la modification de ce paramètre. Incrustations avec l’ATEM Mini...

  • Page 101: Régler Une Incrustation Dve Sur L'incrustateur En Amont De L'atem 1 M/E Advanced Panel

    Ajoutez ou retirez l’incrustateur en amont du signal de sortie programme en cliquant sur le bouton Air. Vous remarquerez que cette opération sera reportée sur le bouton panneau de contrôle de l’ATEM Mini. Changer le paramètre On Air du menu de l’écran LCD modifie également l’état du bouton...

  • Page 102: Exemple Concernant L'incrustateur En Amont

    Les incrustations en amont sont activées sur le signal de sortie programme à l'aide des commandes de la transition suivante. Les incrustations en aval peuvent être effectuées avec leur propre bouton de transition ou à l'aide des boutons DSK TIE qui permettent de lier la transition à la transition principale. Incrustations avec l’ATEM Mini...

  • Page 103: Utiliser L'audio

    Paramètres du DSK Tie/Lier Active ou désactive le bouton DSK de son incrustateur respectif. Rate/Durée La durée de transition de l'incrustation en aval. Key/Découpe Active ou désactive le bouton DSK CUT respectif. Auto Active le bouton DSK AUTO respectif afin que l’incrustation passe à...

  • Page 104: Utiliser Des Sources Audio Hdmi Intégrées

    L'audio est mixé à l’aide des boutons de contrôle de votre ATEM Mini, ou via l'onglet Audio de l'ATEM Software Control. Il est acheminé via les sorties webcam USB et HDMI en tant qu'audio numérique intégré.
  • Page 105 Vous pouvez ajuster plusieurs niveaux audio en même temps en connectant une console de mixage audio à l'ordinateur qui exécute l'ATEM Software Control Connecter une console de mixage audio Connectez une console de mixage MIDI compatible avec Mac ou PC. La plupart des surfaces de contrôle modernes utilisent l'USB.
  • Page 106 CONSEIL Si votre périphérique MIDI ne fonctionne pas correctement, assurez- vous que l’option Enable MIDI Control est sélectionnée dans les préférences générales du mélangeur. Faites glisser les faders de gain de bas en haut sur votre console de mixage audio et vérifiez que les mouvements du mixeur audio à...

Table des Matières
