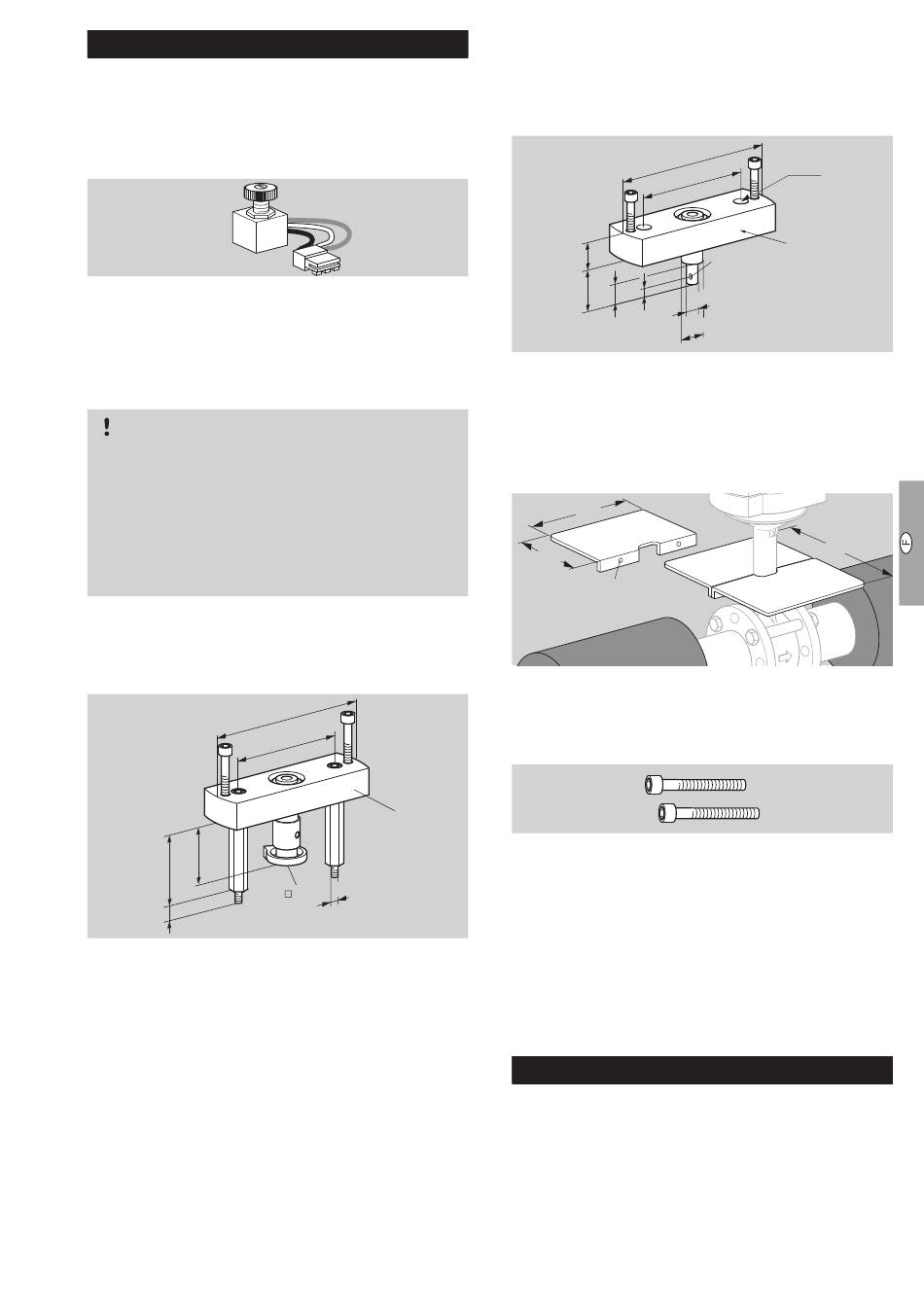

Accessoires
Kit d'installation potentiomètre pour IC 0
▷ Montage ultérieur possible sur IC 20..T unique-
ment.
▷ La puissance absorbée du potentiomètre est de
0,5 W maximum.
1
2
N° réf. : 74921144
▷ Valeur de résistance du potentiomètre – voir la
plaque signalétique.
▷ Si le potentiomètre de recopie est monté ulté-
rieurement, voir les instructions de service du
potentiomètre fournies.
ATTENTION
Afin que le servomoteur ne subisse pas de dom-
mages, il y a lieu de tenir compte des dispositions
suivantes :
–
Le réglage de la came S4 au-dessous de 0°
et le réglage de la came S3 au-dessus de 90°
conduisent à un endommagement du poten-
tiomètre.
▷ La plage disponible dépend du réglage des
cames de commutation S3 et S4.
Kit d'adaptation pour vannes papillon DKL,
DKG
40
53,5
10
N° réf. : 74921672
3
Ø 130
Ø 90
0,4 kg
M 6
8
Kit d'accouplement pour application
individuelle
Ce kit d'accouplement est nécessaire si le servomo-
teur doit être monté sur un autre élément de réglage
qu'une vanne DKL, DKG, BV.. ou VFC.
20
25
7
16
N° réf. : 74921671
Tôle dissipatrice de chaleur
Monter des tôles dissipatrices de chaleur sur la vanne
papillon pour protéger le servomoteur contre la sur-
chauffe en cas de températures du fluide supérieures
à 250 °C (482 °F).
220
110
5,5
N° réf. : 74921670
Jeu de fixation pour BVG, BVA, BVH
Pour le montage ultérieur de l'IC 20 sur la vanne
papillon.
N° réf. : 74921082
Presse-étoupe avec élément de
compensation de la pression
Pour éviter la formation de buée, le presse-étoupe
avec élément de compensation de la pression peut
être utilisé au lieu du presse-étoupe M20 standard.
La membrane dans le presse-étoupe permet de
ventiler l'appareil sans que l'eau ne pénètre.
1 x presse-étoupe, n° réf. : 74924686
Maintenance
Les servomoteurs IC 20 s'usent peu et demandent
peu d'entretien. Il est recommandé d'effectuer un
essai de fonctionnement 1 fois par an.
F-7
Ø 130
Ø 5,5
Ø 90
0,4 kg
ø 4
H12
Ø 8
Ø 17
(220)
