Flexdip CYA112
Endress+Hauser
5.2.3 Collage de pièces en PVC
Les ensembles de mesure en PVC jusqu' à 1 200 mm (47,2 in) sont livrés en tant
qu' u nités prêtes à installer et n' o nt pas besoin d' ê tre collés.
Les chiffons de nettoyage et l' a dhésif sont inclus dans la livraison.
Collage de pièces en PVC
1. Nettoyer les surfaces à coller (extérieur des extrémités de tube, raccord adhésif ou
intérieur du tube de raccordement) avec le chiffon de nettoyage.
2. Laisser sécher les surfaces nettoyées pendant env. 5 minutes.
3. Appliquer la colle de façon régulière (couche adhésive fermée) sur les surfaces
(d' a bord le raccord adhésif, puis le tube).
4. Pousser les pièces ensemble jusqu' à la butée.
 Les assembler en l' e space d' u ne minute.
5. Éliminer tout excès de colle.
6. Laisser les pièces collées durcir pendant au moins 5 minutes.
5.2.4 Montage du capteur
Préparation :
1. Visser ou coller le tube de raccordement sur le tube à immersion.
2. Si nécessaire, visser l' a daptateur de capteur sur le tube de raccordement.

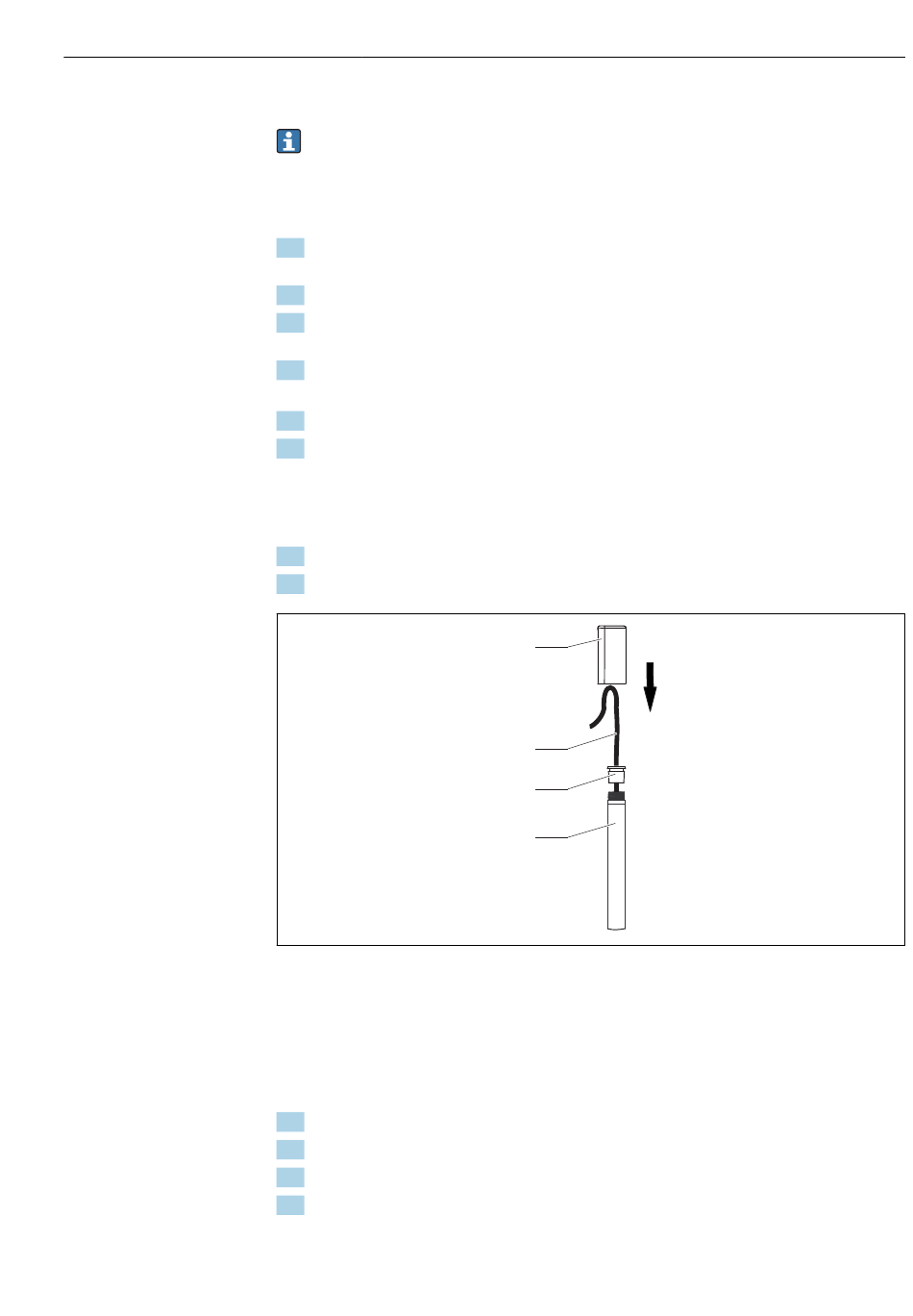

 4 Pose des câbles
1 Capuchon anti-projection
2 Câble de capteur
3 Bouchon en caoutchouc
4 Tube à immersion
Montage des capteurs Memosens
1. Faire passer le câble de capteur à travers le tube à immersion.
2. Raccorder le câble au capteur.
3. Visser le capteur dans l' a daptateur ou le tube de raccordement.
4. Raccourcir l' e xtrémité du bouchon en caoutchouc pour qu' e lle corresponde au
diamètre du câble.
1
2
3
4
Montage
A0011111
