Important: L'utilisation de tout autre filtre peut
annuler la garantie de certaines pièces.
1. Placez le véhicule sur une surface plane et
horizontale, arrêtez le moteur, serrez le frein de
stationnement et enlevez la clé du commutateur
d'allumage.
2. Nettoyez la zone autour de la surface de montage
du filtre. Placez un bac de vidange sous le filtre et
déposez le filtre.
1. Filtre hydraulique
3. Lubrifiez le joint du filtre neuf.
4. Vérifiez la propreté de la surface de montage du
filtre. Vissez le filtre jusqu'à ce que le joint touche
la plaque de montage Serrez ensuite le filtre d'un
demi-tour.
5. Mettez le moteur en marche et laissez-le tourner
environ deux minutes pour purger l'air du système.
Arrêtez le moteur, vérifiez le niveau d'huile
hydraulique, et recherchez les fuites éventuelles.
Nettoyage de la crépine
hydraulique
Périodicité des entretiens: Toutes les 800 heures
1. Placez le véhicule sur une surface plane et
horizontale, arrêtez le moteur, serrez le frein de
stationnement et enlevez la clé du commutateur
d'allumage.
2. Enlevez le bouchon de vidange (Figure 78) sur le
côté du réservoir et laissez s'écouler l'huile dans un
bac de vidange.
3. Notez l'orientation du flexible hydraulique et du
raccord à 90 degrés qui est raccordé à la crépine sur
le côté du réservoir. Enlevez le flexible hydraulique
et le raccord à 90 degrés.

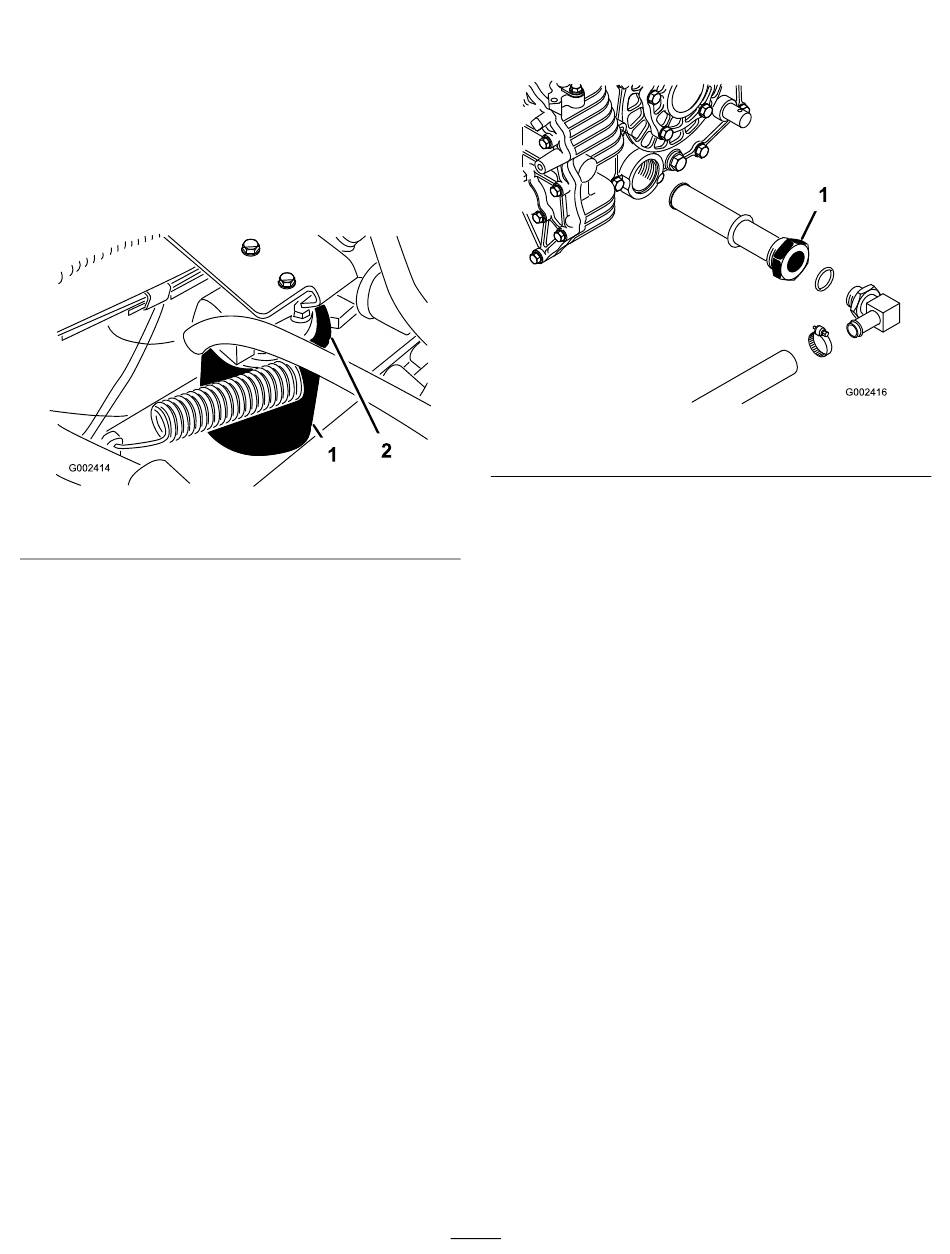

Figure 77
2. Joint
4. Enlevez la crépine et nettoyez par rinçage à
contre-courant avec un dégraisseur propre. Laissez
sécher à l'air libre avant de remettre en place.
1. Crépine hydraulique
5. Remettez la crépine en place.
6. Reposez le flexible hydraulique et le raccord à
90 degré sur la crépine, dans le même sens.
7. Remettez et resserrez le bouchon de vidange.
8. Versez environ 7 litres d'huile Dexron IIl ATF dans
le réservoir (voir Contrôle du liquide hydraulique).

Relevage d'urgence du plateau

(sans démarrage du moteur)
Le plateau peut être relevé en cas d'urgence en actionnant
le démarreur ou en reliant le système hydraulique à un
système de secours.
Utilisation du démarreur
• Actionnez le démarreur tout en maintenant le levier
de commande en position de relevage. Actionnez
le démarreur pendant 15 secondes, puis attentez
60 secondes avant de l'engager de nouveau.
• Si le moteur ne se lance pas, vous devez décharger le
plateau (l'accessoire) puis le déposer pour effectuer
l'entretien du moteur ou de la boîte-pont.
• Faites reculer un autre véhicule derrière le véhicule
en panne.
Utilisation d'un système hydraulique auxiliaire
58
Figure 78
