Installazione

Le seguenti procedure sono da effettuare in assenza di alimentazione, se non diversamente indicato.
La procedura di installazione deve essere effettuata soltanto da personale tecnico qualificato: il
collegamento non corretto delle varie periferiche può comportare l'isolamento del commutatore video dall'intero
sistema.
La matrice SW164OSM è configurata durante la fabbricazione secondo parametri che sono indicati nella
tabella delle caratteristiche. Durante l'installazione occorre configurare opportunamente i parametri di sistema.
4.1

Operazioni preliminari

4.1.1 Apertura dell'imballaggio

4.1.2 Controllo della marcatura

4.2

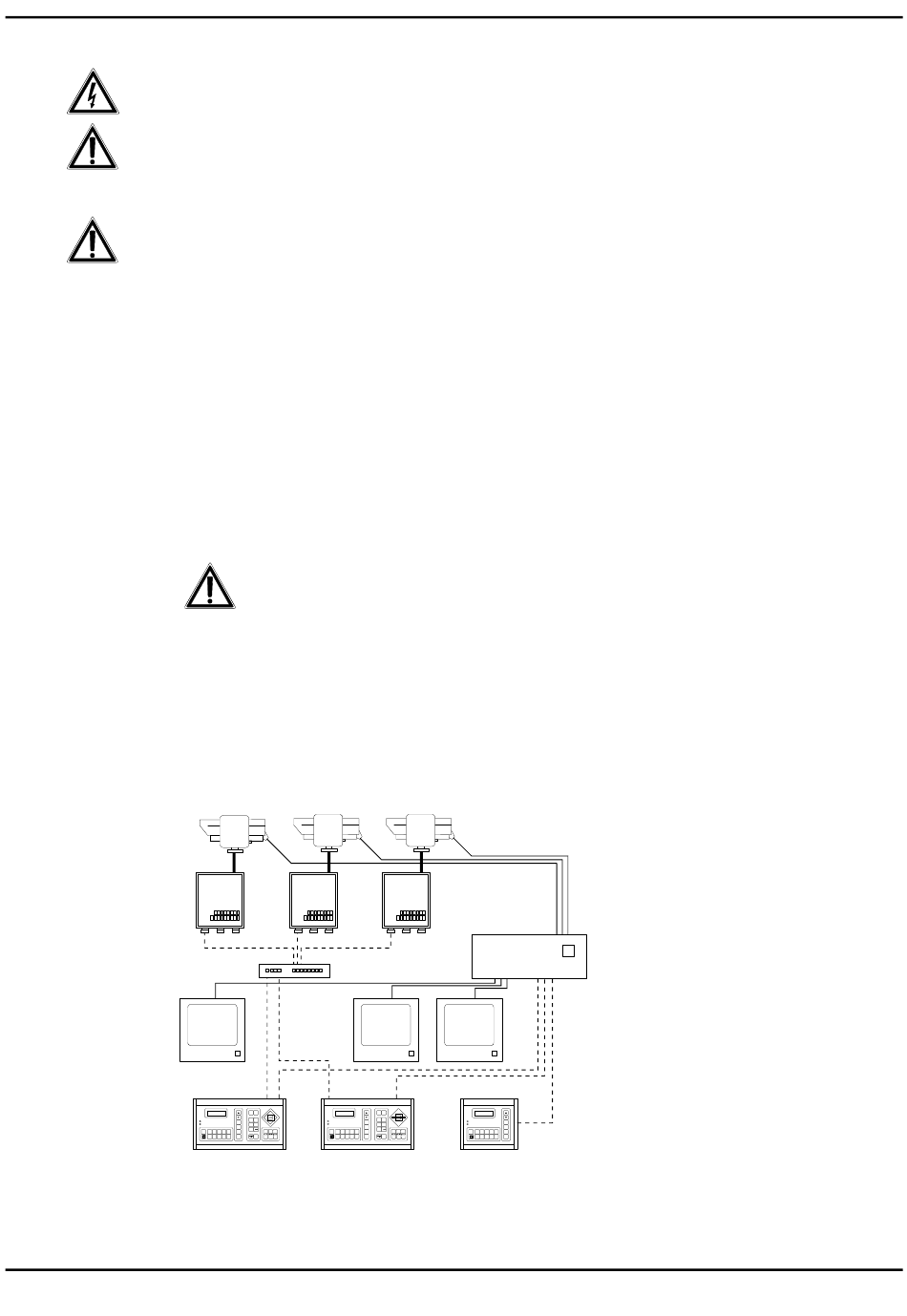

Esempio di installazione

Impianto controllato da tre operatori con un monitor ciascuno: oltre alla commutazione video e gestione
dei contatti di allarme, due operatori controllano un gruppo di ricevitori per la movimentazione dei
brandeggi e delle ottiche:
Se l'imballaggio non presenta evidenti difetti dovuti a cadute o abrasioni anomale, procedere al
controllo del materiale in esso contenuto, secondo la lista fornita al Cap.1.1 Contenuto
dell'imballaggio.
Sarà cura del tecnico installatore smaltire il materiale d'imballaggio secondo le modalità di
raccolta differenziata o comunque secondo le norme vigenti nel Paese di utilizzo.
Prima di procedere all'installazione controllare se il materiale fornito corrisponde alle
specifiche richieste, esaminando le etichette di marcatura, secondo quanto riportato al Cap. 1.7
Dati di marcatura. Non effettuare per nessun motivo alterazioni o collegamenti non previsti in
questo manuale: l'uso di apparecchi non idonei può portare a gravi pericoli per la sicurezza del
personale e dell'impianto.
PTH PTH
DTRX
DTRX
DCS2 DCS2
PR E SE T S C A N
A U X1 A U X2
C O M F A U L T C O MF A U L T
M /A
A L A R M A LA R M
A U X3 A U X4
P R O G
W IP ER
-/--
- /-- 1 2 3 4 5 C L EA R IN O P EN N E A R 1 2 3 4
E N T E R
U S E R O U T C L O S E F A R
6 7 8 9 0 6 7 8 9
PTH
DTRX
SW164OSM
KEYPLUS
P R E S ET SC A N
A U X1 A U X2
C OM F A U L T
M /A
M /A
A U X3 A U X4 A L A R M
P R OG
PR O G
W IP E R
C L E A R IN O P E N N E A R
5 -/-- 1 2 3 4 5 C L E A R
E N T ER
U S ER O U T C L O S E F A R EN T ER
0 6 7 8 9 0
Pag. 11
MATERIALE IMPIEGATO
Gestione del video:
•
1 matrice SW164OSM
•
3 monitor (max 4)
•
3 telecamere (max 16)
Tastiere di controllo:
•
2 tastiere di controllo DCS2
•
1 tastiera KEYPLUS
Gestione della telemetria:
•
3 ricevitori DTRX
•
3 brandeggi
•
1 multiplexer digitale DCMX
SW164OSM 9901
