MANUEL D'INSTALLATION, DE MAINTENANCE ET D'ESSAI
Vanne de préaction Firelock NXT™
avec Actionneur Pneumatique/Pneumatique Série 798
SÉRIE 769

MAINTENANCE

Les sections qui suivent vous expliquent comment déposer et remplacer les
composants internes de vanne. Il importe de travailler avec précaution pour
ne pas endommager de pièces lors de la dépose ou du montage.
AVERTISSEMENT
• Dépressurisez et vidangez le système de
tuyauteries avant d'entreprendre la dépose
de la plaque de dissimulation de la vanne.
Le non-respect de cette instruction peut entraîner
des blessures graves et/ou des dégâts matériels.
• Toute opération nécessitant la mise
hors-service de la vanne peut suspendre
temporairement la protection incendie
assurée.
• Avertissez les autorités compétentes avant
tout entretien ou essai du système.
• Les zones concernées devraient recevoir
une attention particulière de la part des
patrouilles de surveillance incendie.
Le non-respect de ces instructions peut
entraîner de graves blessures et/ou des dégâts
matériels.

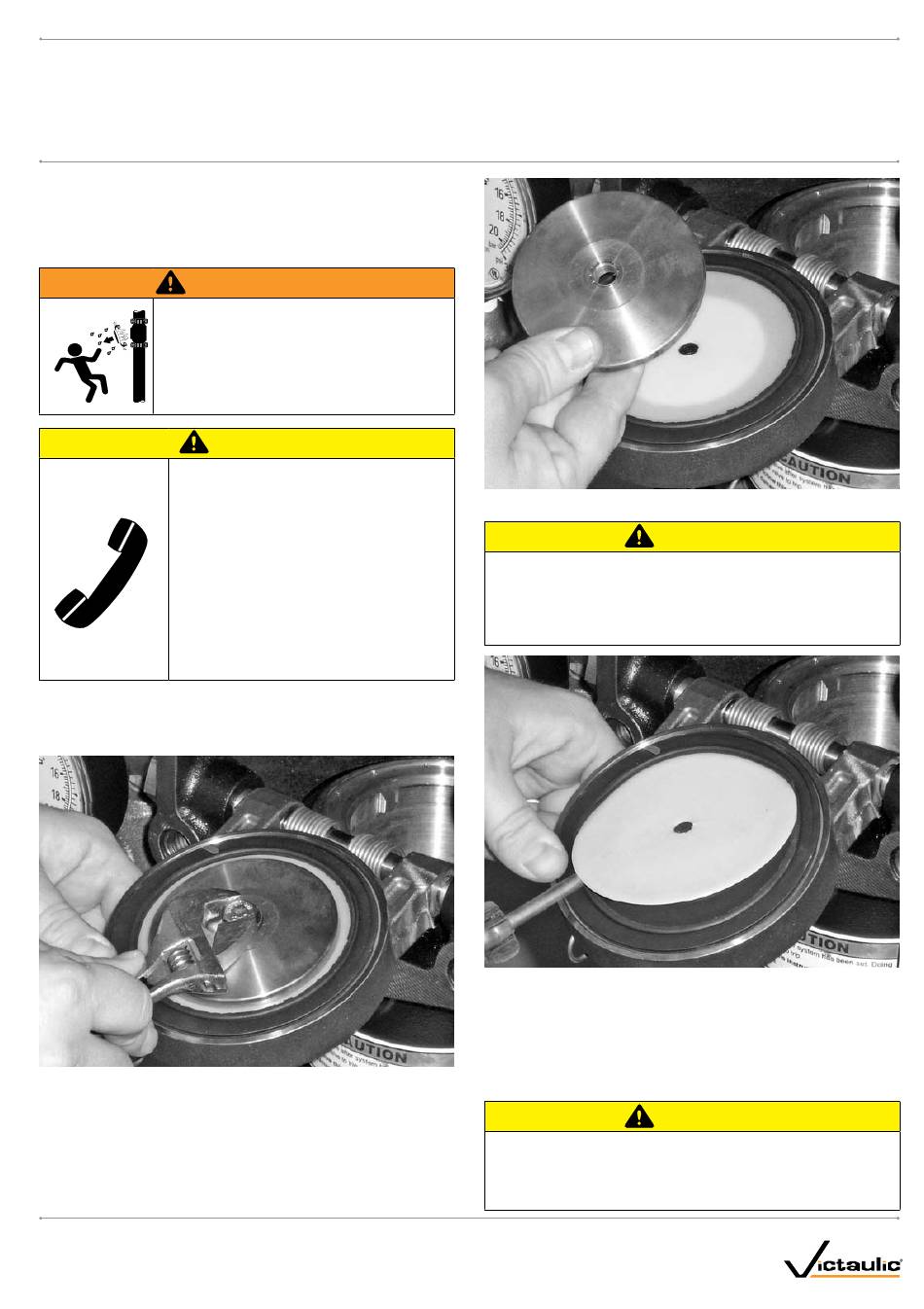

DÉPOSE ET REMPLACEMENT DU JOINT DE CLAPET
1. Effectuez les étapes 1 à 12 de la section « Inspection interne
requise ».
2. Enlevez le boulon d'assemblage du joint de clapet et le joint du boulon.
www.victaulic.com
VICTAULIC EST UNE MARQUE DÉPOSÉE DE LA SOCIÉTÉ VICTAULIC. © 2007 VICTAULIC COMPANY. TOUS DROITS RÉSERVÉS. IMPRIMÉ AUX ÉTATS-UNIS.
RÉV_D
ATTENTION
3. Déposez le disque de maintien du joint.
• NE FORCEZ PAS au levier la rondelle de joint pour la sortir
du joint de clapet par le trou intérieur.
Le non-respect de cette instruction pourrait endommager la rondelle
de joint, affecter l'étanchéité du clapet et provoquer des fuites dans
la vanne.
4. Utilisez un levier pour soulever le bord de la rondelle de joint de
l'intérieur du joint de clapet, comme illustré ci-dessus. N'UTILISEZ
PAS DE LEVIER DANS LE TROU CENTRAL POUR EXTRAIRE LA
RONDELLE DE JOINT.
5. Retirez la rondelle de joint du joint de clapet. Séchez complètement
l'humidité éventuellement présente sous la rondelle de joint et sur le
joint de clapet.
• N'utilisez que des pièces de rechange fournies par Victaulic.
Le non-respect de cette instruction peut entraîner un fonctionnement
incorrect du vanne de préaction, avec pour conséquence des dégâts
matériels.
I-769P-DPA-FRE
ATTENTION
ATTENTION
I-769P-DPA-FRE_37
