MANUEL D'INSTALLATION, DE MAINTENANCE ET D'ESSAI
Vanne de préaction Firelock NXT™
avec Actionneur Pneumatique/Pneumatique Série 798
SÉRIE 769
INSTALLATION DU RACCORD À COMPRESSION ET DU TUBE

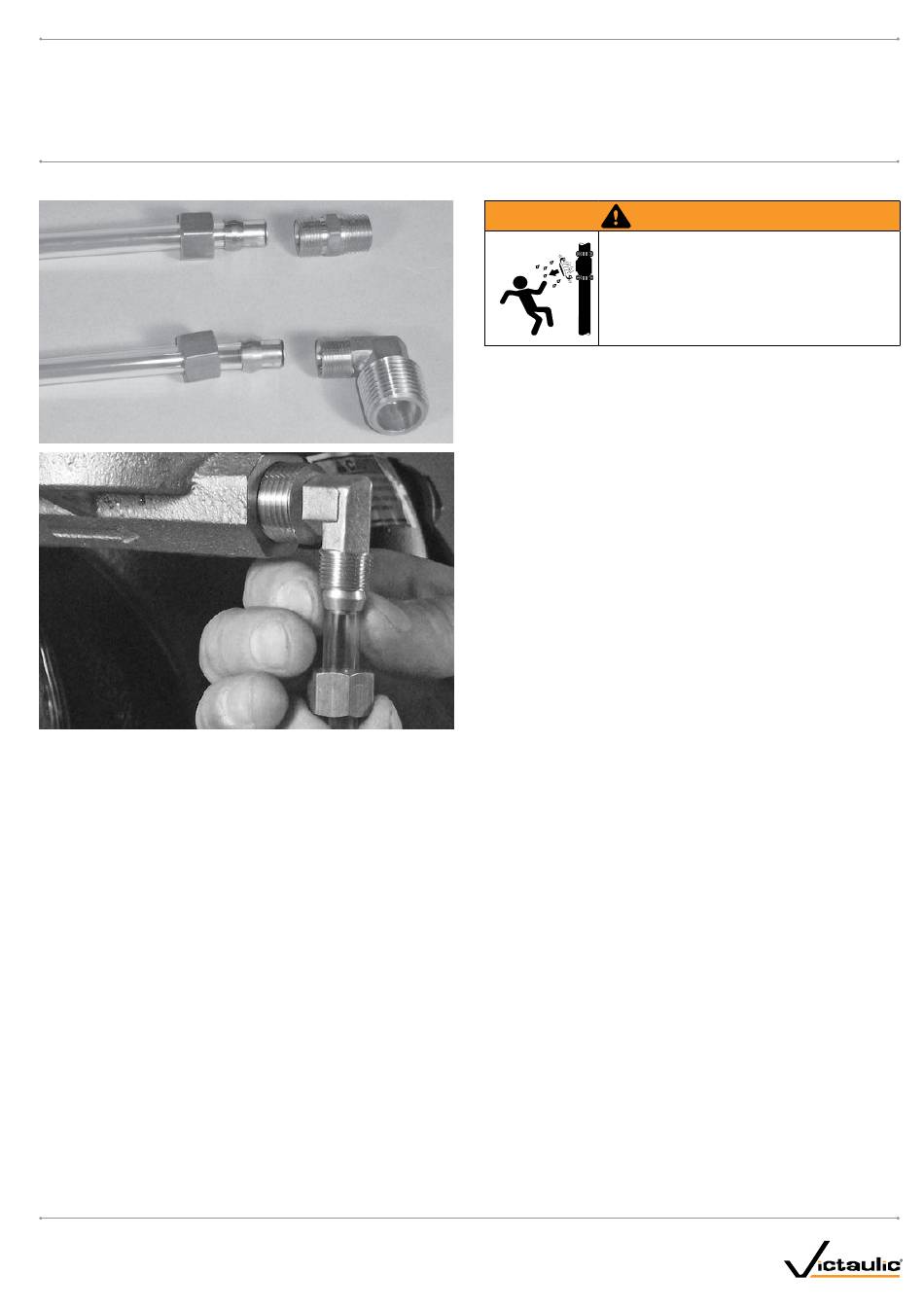

Configuration du raccord à compression
et du tube du dispositif de vidange automatique
et du purgeur automatique
Configuration du raccord à compression
et du tube de l'actionneur
Des raccords à compression et des tubes sont fournis pour le raccordement
à la prise du dispositif de vidange automatique, du purgeur automatique
et de l'actionneur à l'entonnoir ou au dispositif de vidange. Ces raccords
à compression et tubes doivent être installés selon le schéma du trim
fourni. NE JAMAIS insérer de fiche dans la sortie du dispositif de vidange
automatique, du purgeur automatique ou de l'actionneur à la place du
raccord à compression/tube.
www.victaulic.com
VICTAULIC EST UNE MARQUE DÉPOSÉE DE LA SOCIÉTÉ VICTAULIC. © 2007 VICTAULIC COMPANY. TOUS DROITS RÉSERVÉS. IMPRIMÉ AUX ÉTATS-UNIS.
RÉV_D

ESSAI HYDROSTATIQUE

AVERTISSEMENT
• Si un test de pression d'air est requis,
NE PAS dépasser une pression d'air
de 345 kPa (50 psi/3,4 bar).
Le non-respect de cette instruction peut entraîner
des blessures graves et/ou des dégâts matériels.
La vanne de préaction Victaulic FireLock NXT Série 769 est homologuée
UL et approuvée FM pour une pression de service maximale de 2 065 kPa
(300 psi/20,7 bar) et testée en usine jusqu'à 4 135 kPa (600 psi/41,4 bar)
pour toutes les dimensions. La vanne peut faire l'objet d'un essai
hydrostatique sur le clapet à 1 380 kPa (200 psi/13,8 bar) ou à 345 kPa
(50 psi/3,4 bar) au-dessus de la pression normale d'alimentation en eau
(durée limitée à 2 heures) pour être accepté par les autorités compétentes.
