Sommaire des Matières pour Ametek ESD NX30
- Page 1 Simulateurs ESD : GUIDE DE DÉMARRAGE RAPIDE ET INSTRUCTIONS DE SÉCURITÉ esd NX30 esd NX30.1 Dito NSG 435 NSG 437 NSG 438NSG 438A Version : 1.0 10.3.2021 Remplace : Filename : Quick Start and Safety Manual ESD FR.docx Date d'im- 4.29.2021...
- Page 2 Sternenhofstrasse 15 4153 Reinach BL1 Suisse Téléphone : +41 61 204 41 11 Fax : +41 61 204 41 00 URL : www.ametek-cts.com Copyright © 2021 AMETEK CTS GmbH Tous droits réservés. Les spécifications peuvent être modifiées. Manuel d'utilisation V 1.0...
-
Page 3: Table Des Matières
Éléments de fonctionnement Modèles 16 kV ................... 13 5.1.1 Démarrage rapide Modèles 30 kV ......................13 5.1.2 Ports (modèles esd NX30, NSG 438 uniquement) ................... 14 5.1.3 Verrouillage (modèles esd NX30, NSG 438 uniquement) ................ 15 MAINTENANCE ........................17 Nettoyage ..............................17 Étalonnage .............................. -
Page 4: Sécurité
AMETEK CTS Simulateurs ESD Sécurité 1.1. Aspects liés à la sécurité Respectez toutes les précautions pour assurer votre sécurité personnelle. Les générateurs sont conformes à la catégorie d'installation II (section surtension). Faites attention aux détails de sécurité et de fonctionnement ! 1.2. -
Page 5: Responsabilité De L'opérateur
Ni AMETEK CTS GmbH, ni aucune de ses filiales de vente ne peuvent être tenus responsables des blessures, pertes ou dommages personnels, matériels ou sans conséquence résultant d'une utilisation incorrecte de l'équipement et des acces- soires. -
Page 6: Tests Et Précautions
Destruction de composants MOS insuffisamment protégés. Les tests ESD (décharges électrostatiques) font généralement apparaître simultanément tous les points faibles de la gamme HF d'un équipement. Les possibilités d'utilisation du simulateur ESD esd NX30 vont donc bien au-delà de celles prévues dans les applications standard. - Page 7 AMETEK CTS Simulateurs ESD l'équipement a été stocké dans un environnement inadéquat pendant une période prolongée. • Guide de démarrage rapide et de sécuritéV 77/ 18...
-
Page 8: Interférence Avec L'environnement
2.4. Interférence avec l'environnement ATTENTION : Les générateurs d'interférences AMETEK CTS sont des instruments qui émettent intention- nellement des interférences électromagnétiques pendant le test (par exemple, ESD, EFT, RF conduite, etc.). Par conséquent, une perturbation de l'environnement et des équipements environnants ne peut être exclue. - Page 9 AMETEK CTS Simulateurs ESD ATTENTION : Ne jamais toucher l'EUT ou tout ce qui est connecté à l'EUT pendant un test ! Ne vous approchez jamais d'un EUT ou de tout ce qui est connecté à l'EUT pendant un test ! ATTENTION Il est absolument nécessaire d'observer et de respecter toutes les mesures de sécurité.
-
Page 10: Avant D'activer L'équipement
AMETEK CTS Simulateurs ESD Avant d'activer l'équipement 3.1. Déballage et inspection L'instrument a été testé avant l'expédition et a été soigneusement emballé sur une palette de transport. Chaque boîte est marquée d'une liste détaillée de son contenu. Avant de mettre l'équipement en service, vérifiez qu'il n'a pas subi de dommages pendant le transport. Vérifiez chaque conteneur ainsi que le générateur lui-même. -
Page 11: Modèles 30 Kv

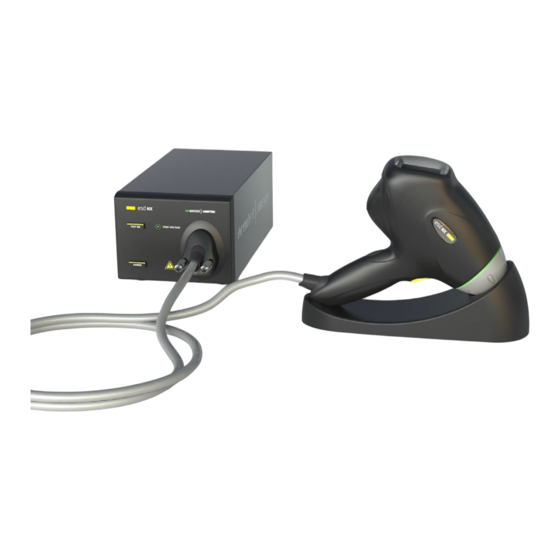

Station de base contenant l'alimentation haute tension et les fonctions de contrôle Le pistolet à décharge C. POWER ON/OFF D. NSG 438, INTERLOCK, esd NX30, esd NX30.1 TEST ON Écran tactile Réseau R/C G. Embout de décharge à air ou à contact H. -
Page 12: Démarrage Rapide Modèles 30 Kv
AMETEK CTS Simulateurs ESD 4.1.1 Démarrage rapide Modèles 30 kV Figure 2- Interface utilisateur, modèles 30 kV Configurer la zone d'essai conformément à la norme IEC 61000-4-2 ou ISO 10605 et au plan d'essai. Assurez-vous que le câble et la terre de la station de base sont connectés Raccordez l'embout de décharge Air (rond) ou Contact (pointu) approprié... -
Page 13: Modèles 16 Kv
AMETEK CTS Simulateurs ESD 5 Modèles 16 kV Les modèles dito et NSG 435 de 16 kV sont des simulateurs légers avec alimentation par batterie pour la conformité à la norme IEC 61000-4-2. 5.1 Éléments de fonctionnement Modèles 16 kV Le pistolet à... -
Page 14: Ports (Modèles Esd Nx30, Nsg 438 Uniquement)
Simulateurs ESD 5.1.2 Ports (modèles esd NX30, NSG 438 uniquement) Ce port est en retrait pour permettre à l'utilisateur de connecter des signaux externes afin de télécommander le générateur, ainsi que pour connecter des accessoires externes comme le dispositif d'élimination de la charge. Voir les tableaux et les graphiques ci-dessous pour une description détaillée des signaux et des informations sur les circuits de commande. -
Page 15: Verrouillage (Modèles Esd Nx30, Nsg 438 Uniquement)
Sorties • 1. Mode de fonctionnement : le esd NX30 ne peut générer aucune haute tension tant que l'interlock n'est pas fer- mé. La génération de haute tension est empêchée si l'interlock est ouvert pendant une procédure de test. 2. Sortie de verrouillage pour d'autres dispositifs du système L'instrument est équipé... - Page 16 AMETEK CTS Simulateurs ESD S : Interrupteur de sécurité externe (par exemple, capot de l'enceinte de test, contact de porte, bouton de panique, etc...) Plusieurs entrées de verrouillage de ce type peuvent être connectées en série. Les contacts doivent être connectés en série si de nombreuses barrières d'accès sont nécessaires. Il suffit d'un contact ouvert ou d'une tension de plus de 1,5 V à...
-
Page 17: Maintenance
ATTENTION Éteignez le simulateur. NSG 437/438, esd NX30 : Ouvrez la trappe sous l'écran et tournez le pistolet vers l'arrière jusqu'à ce que le réseau tombe sous son propre poids. Dito : Le réseau R/C peut être simplement tiré vers l'avant de l'unité principale et échangé avec un autre réseau R/C. - Page 18 AMETEK CTS Simulateurs ESD - Les condensateurs intégrés ne contiennent aucun biphényle polychloré (PCB). - Les batteries de secours et les piles rechargeables doivent être éliminées séparément. Guide de démarrage rapide et de sécuritéV 1818/ 18...
