2.
VÉRIFICATION ET REPÉRAGE DE LA GAINE
2.1. Vérification de la
Gaine
ere
1
Installer les protections appropriées pour empêcher les accès à la gaine depuis chaque palier.
eme
2
Vérifier:
- La gaine doit être pour l'installation exclusive du élévateur et elle doit être complètement fermé avec des murs, sol et toit à
surface pleine. La finition doit être lisse, sans ressauts et avec des saillies inférieures à 1/1000.
- La gaine doit être protégée contre la pénétration de l'eau.
- Elle doit avoir une ventilation permanente dans sa partie supérieure, d'une surface de 2,5% au moins de la section
transversale de la gaine.
- Le fond de la fosse, le chant de la dalle de chaque arrêt et la fermeture supérieure de la gaine doivent être en béton
structural (minimum C20/25). Les fixations doivent résister aux contraintes indiquées sur le plan d'installation.
- La fosse doit être étanche contre les infiltrations et son fond doit être nivelé et lisse.
eme
3
Vérifier au plafond l'existence d'un crochet centré sur la gaine ou d'une poutre métallique supportant au moins 1000 kg.
Ce crochet doit être marqué avec la charge maximale.
eme
4
Vérifier que les mesures suivantes correspondent avec celles indiquées sur le plan d'installation:
R,
Course de l'élévateur
R1,
Course 1er arrêt
En cas de différences importantes entre les cotes du plan et les mesures relevées, prendre contact avec notre service après-
vente.

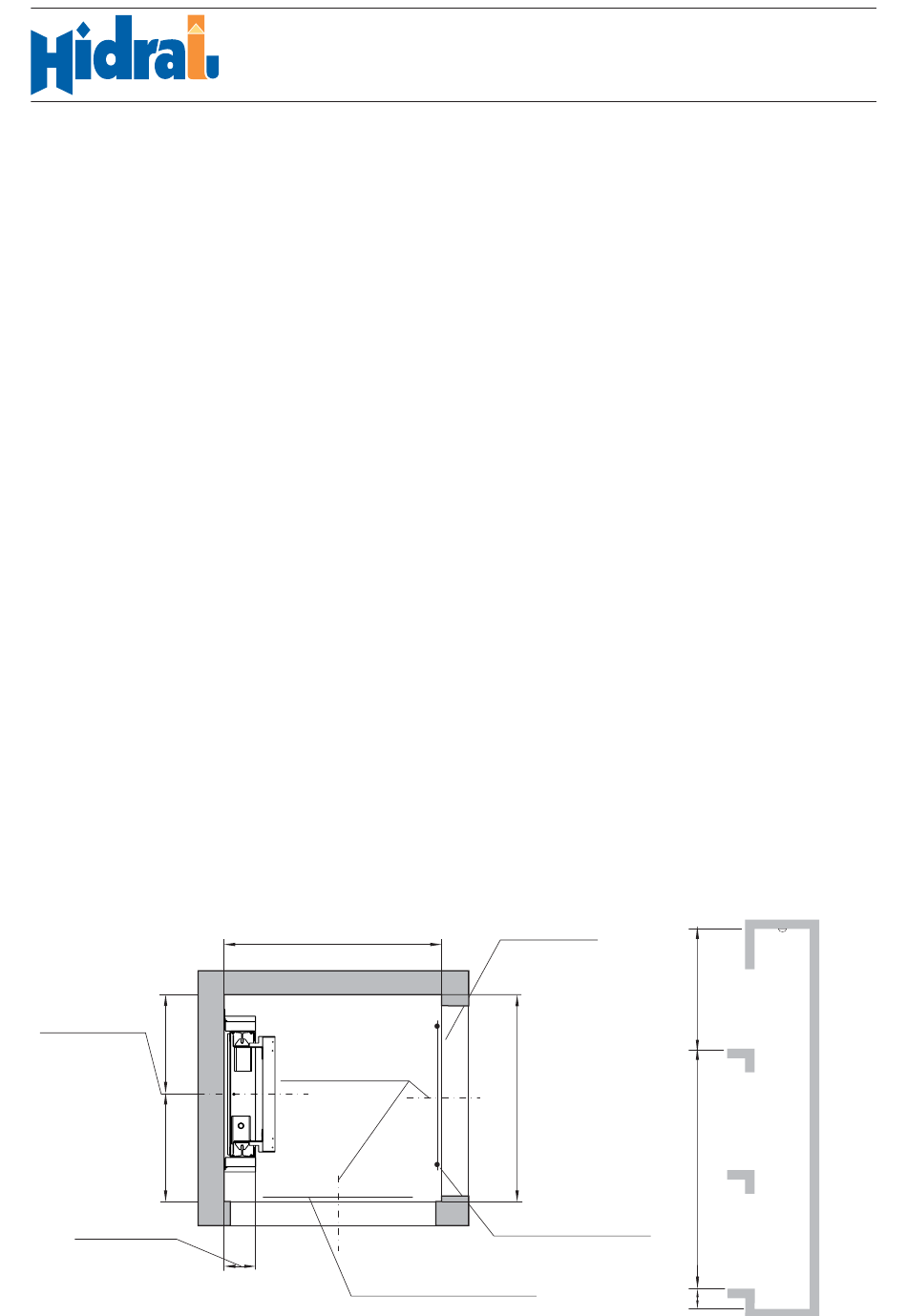

2.2.
Repérage de la gaine
ere
1
Pratiquer des orifices dans la gaine, en dessus du dernier arrêt, pour y appuyer des madriers servant de support à une
plateforme afin d'accéder à la poutre et d'y fixer le crochet du tractel.
eme
2
Situer dans les paliers d'accès la lignée des fils à plomb des portes palières, en tenant compte que celles-ci doivent être
arasées avec le parement de manière à former une surface lisse, sans angles rentrants ni saillants tout au long du parcours
du élévateur.
eme
3
Situer l'axe des guides dans la fosse selon les cotes qui sont indiquées sur le plan d'installation. L'axe de guidage doit être
parfaitement parallèle à la ligne des fils à plomb des portes palières, en cas de guides sur le côté, ou parfaitement
perpendiculaire à la ligne des fils à plomb des portes, en cas de guides au fond.
eme
4
Marquer dans la fosse la position de la guide depuis le mur selon la cote indiquée sur le plan d'installation. Tenir compte
que les possibles inclinations des murs doivent être acceptées para les réglages des fixations des guides (voir page 4).
eme
5
Situer dans la fosse l'axe des portes palières; tenir compte de la largeur de la gaine nécessaire pour loger les châssis des
portes (voir plan d'installation).
eme
3
Position de
l'axe des
guides
eme
4
Position de
la guide
INSTRUCTIONS DE MONTAGE
Élévateur de Personnes DH
F, Profondeur de la fosse
C, Largeur de la gaine
C
eme
5
Axe des portes
.
.
Avec ce palier guide latéral
Hu,
Hauteur du plafond de la gaine
D,
Profondeur de la gaine
Avec ce palier
guide au fond
D
eme
2
Ligne des plombs
des portes palières
IM-540fr
Vers. 13
Page
2
Hu
R
F
