2.3. Repérage de la gaine
ere
1
Situer dans la fosse la ligne des fils à plomb des portes palières.
eme
2
Situer dans la fosse l'axe des guides selon les cotes qui sont indiquées sur le plan d'installation. L'axe des guides doit être
parfaitement parallèle à la ligne des fils à plomb des portes en cas des guides au latérale, ou perpendiculaire à la ligne des
fils à plomb des portes en cas de guides au fond
eme
3
Marquer dans la fosse la position de la guide depuis le mur selon la cote qui est indiquée sur le plan d'installation ; tenir
compte que les possibles inclinations des murs doivent être acceptées par les réglages des fixations des guides.
eme
4
Situer dans la fosse l'axe des portes palières ; tenir compte de la largueur de la gaine nécessaire pour les châssis des
portes (voir plan d'installation).

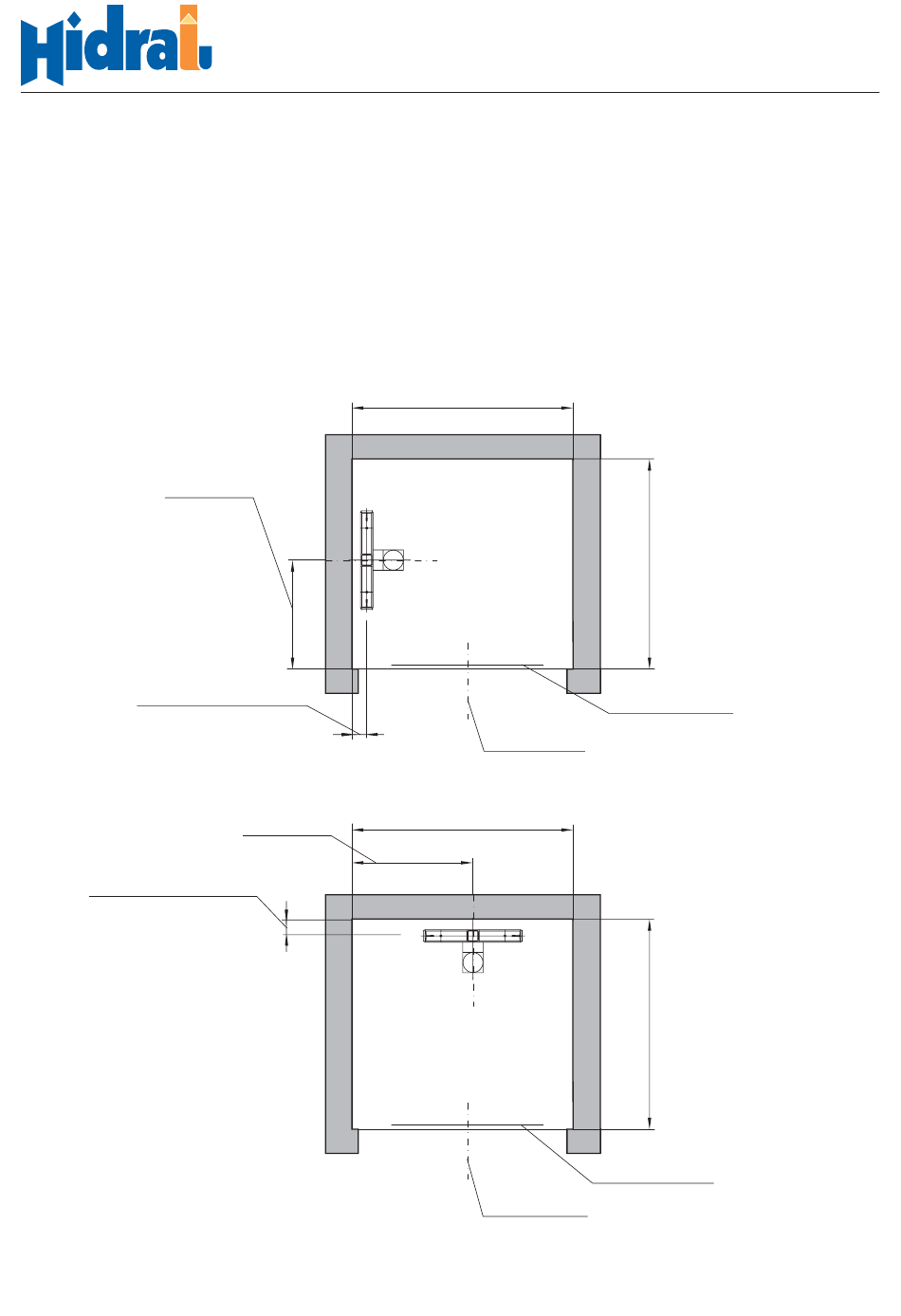

Position du axe
des guides
Position de la base des
guides des le mur de
fixation de guides
Position de la base des
guides des le mur de
fixation de guides
Ascenseur pour la Maison UH
.
Position du axe
des guides
INSTRUCTIONS DE MONTAGE
.
C
.
.
Axe des portes
C
.
.
Axe des portes
D
Ligne des plombs
des portes
D
Ligne des plombs
des portes
IM-410fr
Vers. 02
Page 3
