7.5. ANALYSE DES HARMONIQUES
Cet onglet renseigne sur toutes les mesures effectuées qui sont associées aux harmoniques.
1 → Cette zone permet d'afficher le taux de distorsion harmonique (THD) de chacune des grandeurs mesurées. Les THD
en tension seront affichés sur le graphique du haut et ceux en courant seront affichés sur celui du dessous. Là aussi
les couleurs peuvent être modifiées en cliquant sur les carrés colorés.
2 → Le bouton « Harmoniques individuelles » ouvrira une nouvelle fenêtre (voir Figure 68) affichant la table des
harmoniques individuelles à dessiner. Des présélections « U », « I », « Paires », « Impaires » et « Impaires +
paires » sont présentes afin de faciliter cette saisie. En face desquels se trouvent des encadrés permettant de
sélectionner jusqu'à quel rang d'harmonique relever les valeurs.
3 → Le bouton « Interharmoniques » ouvrira le même style de fenêtre mais cette fois-ci pour les interharmoniques.
4 → Le bouton « Puissance harmonique » ouvrira une autre fenêtre où cette-fois-ci les choix ne portent pas sur
tension et courant mais sur puissance active et puissance réactive.

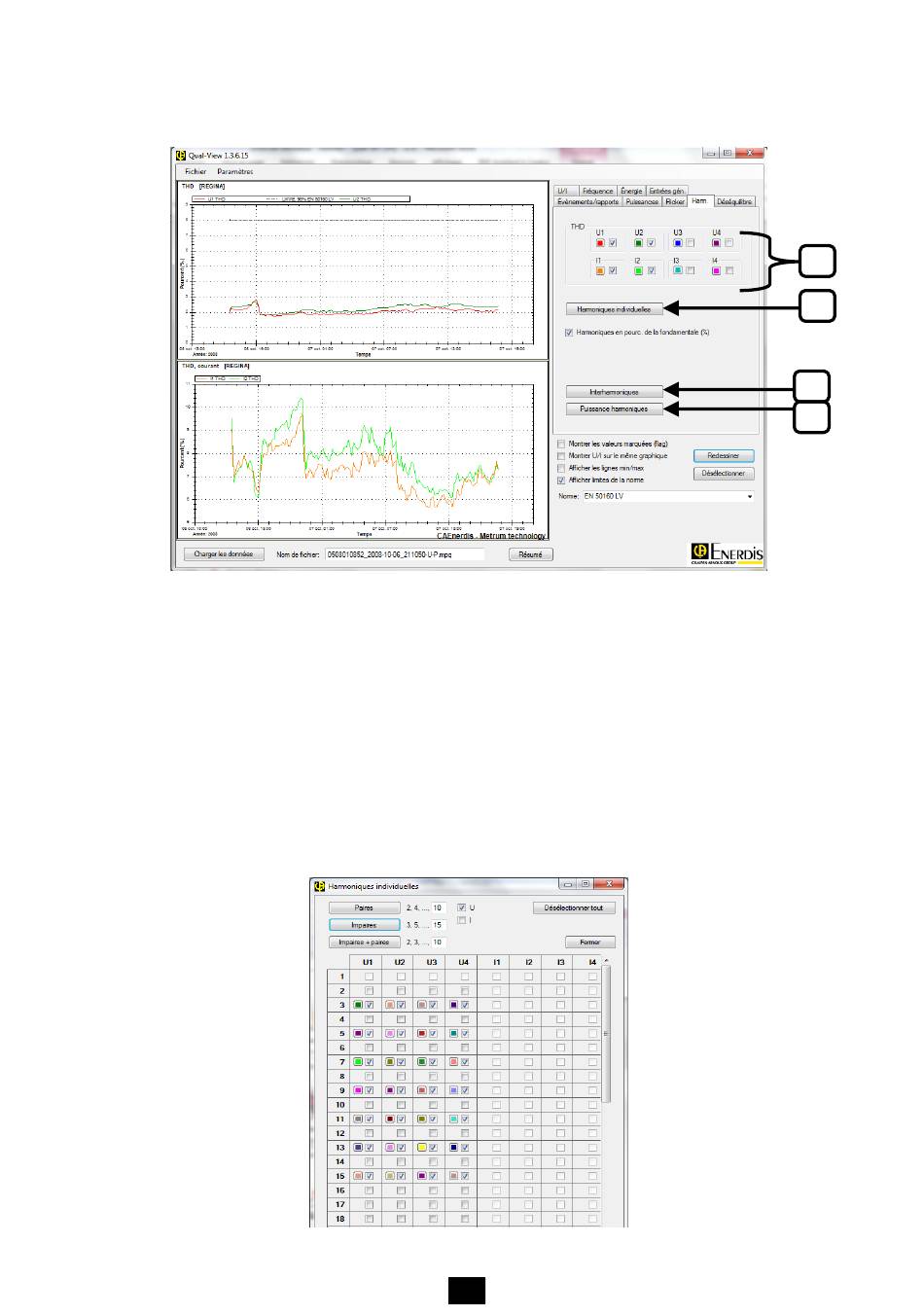

Figure 67 - Analyse des harmoniques
Figure 68 - Choix des harmoniques individuelles à afficher
57
1
2
3
4
