6.3.2.
ANALYSE EN TEMPS REEL
La fenêtre « Valeurs temps-réel » s'ouvre dès qu'une connexion avec un instrument de mesure a été établie. La fenêtre
montre les valeurs en temps réel et l'information sur les données de mesure enregistrées.
A
B
C
A. Les valeurs en temps réel s'affichent ici dès que la connexion à un instrument de mesure a lieu (RS-232, modem
etc.)
B. L'information sur les données de mesure qui se trouvent enregistrées sur l'instrument de mesure est affichée. « à
partir de et jusqu'à une certaine date » indique l'intervalle de temps de l'enregistrement. On peut y voir la taille du
fichier et la mémoire restante sur l'instrument de mesure.
C. Ces champs-là montrent une information rapide sur le nombre de courtes perturbations enregistrées dans
l'instrument de mesure (creux/surtensions et harmoniques).
D. Cliquer sur « Phase et flicker » ou sur le diagramme de Fresnel afin d'afficher le diagramme de Fresnel avec les
mesures relevées.
E.
Ce bouton sert à ouvrir une fenêtre avec les valeurs en temps réel détaillées des harmoniques et scintillements.
F.
« Rapport choisi » montre quelle norme est utilisée à l'intérieur de l'instrument de mesure (par ex. EN 50160). Ce
champ indique de plus si les valeurs limites selon ces normes ont été dépassées ou non (« accepté/refusé »).

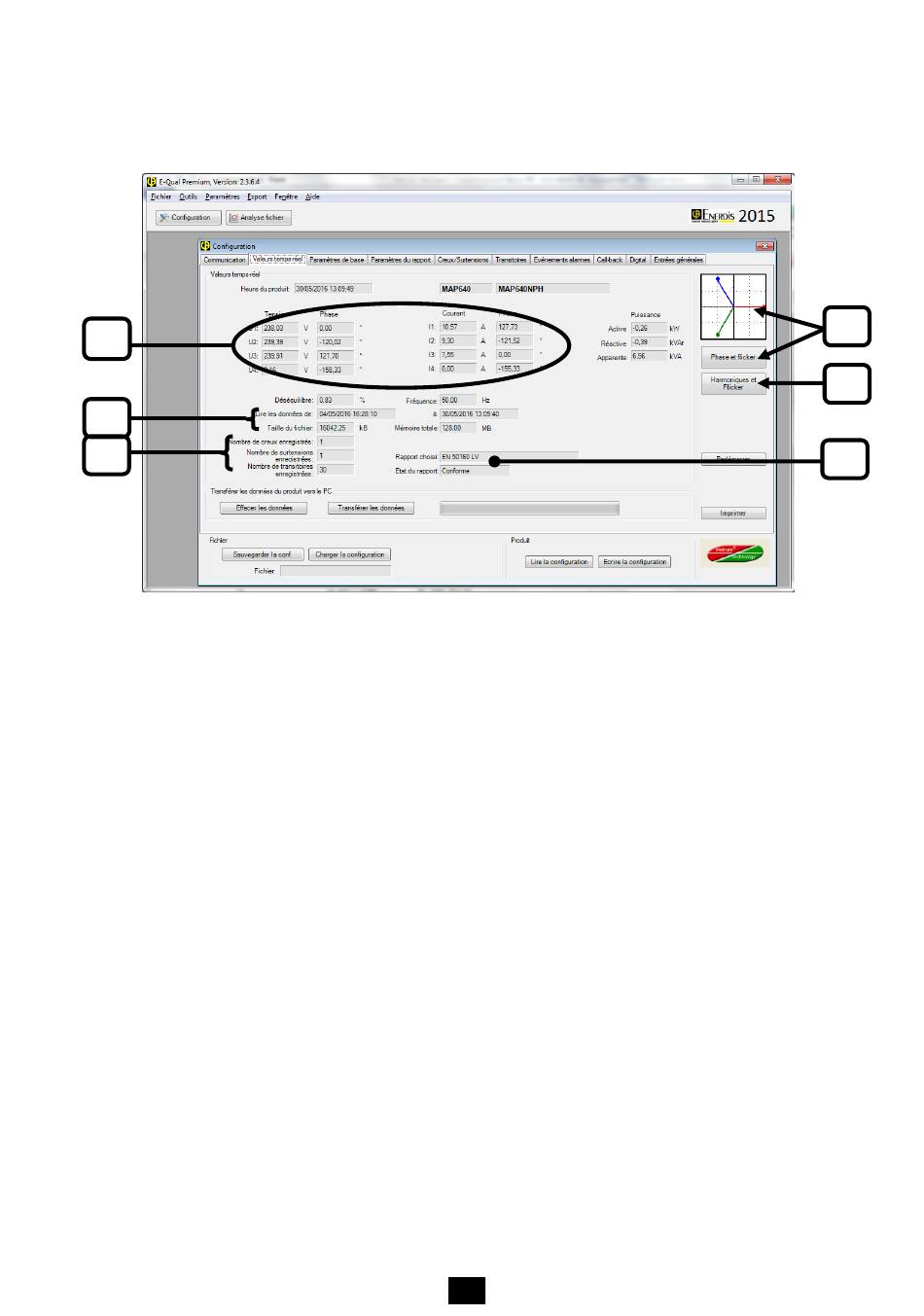

Figure 32 - Fenêtre d'analyse en temps réel
