- Page 1 MN93 „ CAPTEURS DE COURANT „ CURRENT SENSORS MN93A „ STROMWANDLER „ SENSORI DI CORRENTE PAC93 „ SENSORES DE CORRIENTE C193 AmpFLEX A193 Notice de fonctionnement FRANÇAIS User's manual E N G L I S H Bedienungsanleitung DEUTSCH Manuale d’uso...
- Page 2 Deutsch ................26 Italiano ................38 Español ................50 Vous venez d’acquérir une pince ampèremétrique MN93, MN93A, C193 ou PAC93 ou un capteur de courant AmpFLEX A193 et nous vous remercions de votre confiance. Ces accessoires sont faits pour être utilisés uniquement avec les analyseurs C.A 8220, C.A 8230, C.A 8332, C.A 8334 et C.A 8335.
-
Page 3: Table Des Matières
„ Toute procédure de dépannage doit être effectuée par du personnel compétent et agréé. SOMMAIRE 1. PRÉSENTATION ....................4 1.1. Pinces MN93 et MN93A ..............4 1.2. Pince C193 ..................5 1.3. Pince PAC93 ..................6 1.4. AmpFLEX A193 ................. 7 2. -
Page 4: Présentation
1. PRÉSENTATION 1.1. PINCES MN93 ET MN93A Prise spécifique 4 points. Bras fixe. Bras amovible. Commutateur à glissière 2 po‑ sitions (pour la pince MN93A uniquement). Gâchette. Cordon blindé. -
Page 5: Pince C193
1.2. PINCE C193 Bras fixe. Bras amovible. Prise spécifique 4 points. Gâchette. CURRENT CLAMP Operation only with C.A 82xx/83xx 1000 A /1 V Cordon blindé. -

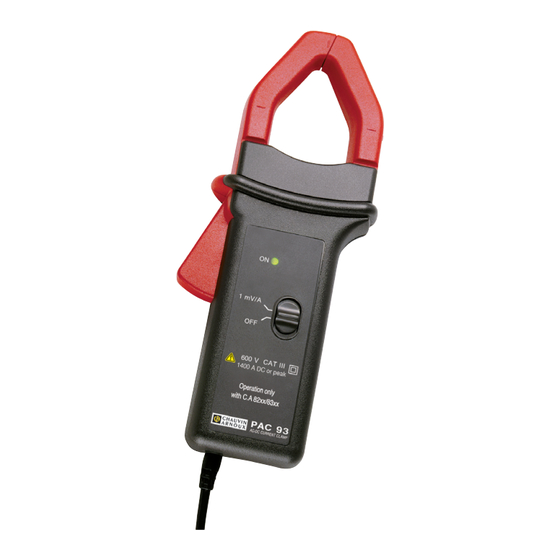

Page 6: Pince Pac93
1.3. PINCE PAC93 Bras amovible. Bras fixe. Prise spécifique 4 points. Gâchette. Commutateur à glissière 2 posi‑ 1400 A DC or peak tions. Operation only with C.A 82xx/83xx Réglage du zéro. Cordon blindé. -
Page 7: Ampflex Tm A193
1.4. AMPFLEX A193 Prise spécifique 4 points. Capteur flexible. Dispositif d’ouverture du capteur. Cordon blindé. -
Page 8: Utilisation
Le choix de l’accessoire à utiliser dépend de la valeur du courant à mesurer et du diamètre des câbles. MN93A MN93A MN93 100 A Domaine de mesure * 0,5 ‑ 240 A 0,005 ‑ 6 A 0,1 ‑ 120 A Diamètre d’enserrage... - Page 9 „ A la fin de la mesure, n’oubliez pas d’éteindre la PAC93. Pour les AmpFLEX „ Appuyez simultanément sur les deux côtés du dispositif d’ouverture. „ Enserrer ensuite le câble à mesurer. Dans la mesure du possible, le câble doit être centré...
-
Page 10: Caractéristiques
‑40 °C à +70 °C et 10 % à 90% HR Degré de pollution Altitude < 2000 m 3.2. CARACTÉRISTIQUES CONSTRUCTIVES MN93 et MN 93A „ Dimensions (L x l x H) 135 x 51 x 30 mm „ Cordon 3,50 mètres de longueur „... -
Page 11: Maintenance
4. MAINTENANCE Le fabricant ne pourra être tenu pour responsable de tout accident sur- venu suite à une réparation effectuée en dehors de son service après-vente ou des réparateurs agréés. 4.1. NETTOYAGE Déconnectez tout branchement de l’appareil. Utilisez un chiffon doux, légèrement imbibé d’eau savonneuse. Rincez avec un chiffon humide et séchez rapidement avec un chiffon sec ou de l’air pulsé. -
Page 12: Réparation
4.3. RÉPARATION Pour les réparations sous garantie et hors garantie, contactez votre agence commer‑ ciale Chauvin Arnoux la plus proche ou votre centre technique régional Manumesure qui établira un dossier de retour et vous communiquera la procédure à suivre. Coordonnées disponibles sur notre site : http://www.chauvin‑arnoux.com... -
Page 13: Pour Commander
6. POUR COMMANDER Pince MN93 ..................P01120425B Livrée dans une boîte en carton avec : „ une notice de fonctionnement 5 langues, „ un certificat de vérification. Pince MN93A ..................P01120434B Livrée dans une boîte en carton avec : „ une notice de fonctionnement 5 langues, „... - Page 14 ENGLISH Thank you for purchasing a MN93, MN93A, C193 or PAC93 AC current clamp or an AmpFLEX A193 flexible current sensor. This accessories should only be used with the C.A 8220, C.A 8230, C.A 8332, C.A 8334 and C.A 8335 analysers.
- Page 15 „ Use appropriate means of protection. „ Any repairs must be carried out by skilled and approved personnel. CONTENTS 1. PRESENTATION ..................... 16 1.1. Clamps MN93 and MN93A ............... 16 1.2. Clamp C193 ..................17 1.3. Clamp PAC93 ..................18 1.4. AmpFLEX A193 ................
-
Page 16: Presentation
1. PRESENTATION 1.1. CLAMPS MN93 AND MN93A Special 4‑point plug. Fixed arm. Detachable arm. 2‑position slide switch (for the MN93A clamp only). Trigger. Shielded cord. -
Page 17: Clamp C193
1.2. CLAMP C193 Fixed arm. Detachable arm. Special 4‑point plug. Trigger. CURRENT CLAMP Operation only with C.A 82xx/83xx 1000 A /1 V Shielded cord. -
Page 18: Clamp Pac93
1.3. CLAMP PAC93 Detachable arm. Fixed arm. Special 4‑point plug. Trigger. 2‑position slide switch. 1400 A DC or peak Operation only with C.A 82xx/83xx Zero adjustment. Shielded cord. -
Page 19: Ampflex Tm A193
1.4. AMPFLEX A193 Specific 4‑point plug. Flexible sensor. Sensor opening device. Shielded cord. -
Page 20: Tm A193 800Mm
The choice of accessory to be used depends on the current value that is to be measured and the diameter of the cables. MN93A MN93A MN93 100 A Measurement range * 0,05 ‑ 240 A 0,005 ‑ 6 A 0,1 ‑... - Page 21 „ At the end of the measurement, remember to switch off the PAC93. For the AmpFLEX models: „ Press simultaneously on both sides of the opening device. „ Then clamp the cable that is to be measured. Where possible, the cable should be centred in the sensor.
-
Page 22: Characteristics
‑40 °C to +70 °C and 10 % to 90% RH Degree of pollution Altitude < 2000 m 3.2. CONSTRUCTION SPECIFICATIONS MN93 and MN93A „ Dimensions (L x W x H) 135 x 51 x 30 mm „ Cord 3,50 metres long „... -
Page 23: Maintenance
4. MAINTENANCE The manufacturer cannot be held liable for any accident that occurs fol- lowing a repair not performed by its customer service department or by an approved repairer. 4.1. CLEANING Disconnect the unit completely. Use a soft cloth, dampened with soapy water. Rinse with a damp cloth and dry rapidly with a dry cloth or forced air. -
Page 24: Repair
4.3. REPAIR For all repairs before or after expiry of warranty, please return the device to your distributor. 5. WARRANTY Except as otherwise stated, our warranty is valid for twelve months starting from the date on which the equipment was sold. Extract from our General Conditions of Sale provided on request. -
Page 25: To Order
6. TO ORDER Clamp MN93 ..................P01120425B Supplied in a cardboard box with: „ a user manual in 5 languages, „ a verification certificate. Clamp MN93A ................... P01120434B Supplied in a cardboard box with: „ a user manual in 5 languages, „... - Page 26 DEUTSCH Sie haben einen AC Zangenstromwandler MN93, MN93A, C193 oder PAC93, oder einen flexiblen Stromwandler AmpFLEX A193 erworben, wir danken Ihnen für Ihr Vertrauen. Diese Zubehör ist ausschließlich für den Anschluss an den Leistungs‑ und Oberschwingungsanalysators C.A 8220, C.A 8230, C.A 8332, C.A 8334 und C.A 8335 konzipiert.
- Page 27 „ Benutzen Sie geeignete Schutzausrüstung. „ Jegliche Instandsetzung muss von kompetentem und autorisiertem Personal ausgeführt werden. INHALTSVERZEICHNIS 1. PRÄSENTATION ..................... 28 1.1. Stromzangen MN93 und MN93A ............28 1.2. Stromzange C193 ................29 1.3. Stromzange PAC93 ................30 1.4. AmpFLEX A193 ................31 2.
-
Page 28: Präsentation
1. PRÄSENTATION 1.1. STROMZANGEN MN93 UND MN93A Spezieller 4‑poliger Stecker. Feste Zangenbacke. Bewegliche Zangenbacke. Zweistelliger Schiebeschalter ( n u r f ü r d i e Zange MN93A). Hebel zum Öffnen der Zange. Abgeschirmtes Kabel. -
Page 29: Stromzange C193
1.2. STROMZANGE C193 Feste Zangenbacke. Bewegliche Zangenbacke. Spezieller 4‑poliger Stecker. Hebel zum Öffnen der CURRENT CLAMP Zange. Operation only with C.A 82xx/83xx 1000 A /1 V Abgeschirmtes Kabel. -
Page 30: Stromzange Pac93
1.3. STROMZANGE PAC93 Bewegliche Zangenbacke. Feste Zangenbacke. Spezieller 4‑poliger Stecker. Hebel zum Öffnen der Zange. Zweistelliger Schiebeschalter. 1400 A DC or peak Operation only with C.A 82xx/83xx Nullpunkteinstellung. Abgeschirmtes Kabel. -
Page 31: Ampflex Tm A193
1.4. AMPFLEX A193 Spezieller 4‑poliger M e s s s c h l e i f e d e s Stecker. Stromwandlers. Schließmechanismus der Messschleife. Geschirmte Leitung. -
Page 32: Verwendung
Außerdem wird der Benutzer vor gefährlichen Spannungen im Stromkreis geschützt. Die Auswahl des zu verwendenden Zubehörs hängt vom zu messenden Stromwert und vom Kabeldurchmesser ab. MN93A MN93A MN93 100 A Messspanne * 0,05 ‑ 240 A 0,005 ‑ 6 A 0,1 ‑... - Page 33 „ Lassen Sie den Hebel zum Öffnen der Stromzange wieder los. „ Nach der Messung nicht vergessen, die PAC93 wieder auszuschalten. Für AmpFLEX „ Drücken Sie gleichzeitig beide Seiten des Öffnungsmechanismus. „ Umschließen Sie den zu messende Leiter. Dieser muss innerhalb der Zangenbacken so gut wie möglich zentriert sein.
-
Page 34: Technische Daten
‑40 °C bis +70 °C und 10 % bis 90% r.F. Verschmutzungsgrad Höhenlage < 2000 m 3.2. MECHANISCHE EIGENSCHAFTEN MN93 und MN93A „ Abmessungen (L x B x H) 135 x 51 x 30 mm „ Anschlusskabel 3,50 m lang „... -
Page 35: Wartung
4. WARTUNG Der Hersteller kann nicht für Unfälle oder Schäden haftbar gemacht werden, die auf eine außerhalb des Kundendienstes des Herstellers oder von nicht zugelassenen Reparaturwerkstätten durchgeführte Reparatur des Gerätes zurückzuführen sind. 4.1. REINIGUNG Das Gerät von jeder Verbindung trennen. Mit einem leicht mit Seifenwasser angefeuchteten Tuch reinigen. -
Page 36: Reparatur
4.3. REPARATUR Senden Sie das Gerät bei Reparaturen innerhalb und außerhalb der Garantie an Ihren Händler zurück. 5. GARANTIE Mit Ausnahme von ausdrücklichen anders lautenden Vereinbarungen ist die Garantiezeit zwölf Monate ab Bereitstellung des Geräts beim Kunden. Auszug aus den Allgemeinen Geschäftsbedingungen (Gesamttext auf Anfrage). Die Garantie verfällt bei: „... -
Page 37: Bestellangaben
6. BESTELLANGABEN Stromzange MN93 ................P01120425B Lieferung erfolgt in einem Karton mit: „ einer Bedienungsanleitung in 5 Sprachen, „ einem Prüfzertifikat. Stromzange MN93A ................. P01120434B Lieferung erfolgt in einem Karton mit: „ einer Bedienungsanleitung in 5 Sprachen, „ einem Prüfzertifikat. - Page 38 ITALIANO Avete appena acquistato una pinza amperometrica AC MN93, MN93A, C193 o PAC93, o sensore flessibile di corrente AmpFLEX A193 e vi ringraziamo per la fiducia che ci avete accordato. Questi accessori possono essere utilizzati esclusi‑ vamente con l’analizzatore C.A 8220, C.A 8230, C.A 8332, C.A 8334 e C.A 8335.
- Page 39 „ Utilizzare mezzi di protezione idonei. „ Le riparazioni devono essere effettuate da personale competente e autorizzato. SOMMARIO 1. PRESENTAZIONE ..................40 1.1. Pinze MN93 e MN93A ............... 40 1.2. Pinza C193 ..................41 1.3. Pinza PAC93 ..................42 1.4. AmpFLEX A193 ................
-
Page 40: Presentazione
1. PRESENTAZIONE 1.1. PINZE MN93 E MN93A Presa specifica 4 punti. Braccio fisso. Braccio mobile. Commutatore 2 pozitioni (solo p e r l a p i n z a MN93A). Grilletto. Cavo schermato. -
Page 41: Pinza C193
1.2. PINZA C193 Braccio fisso. Braccio mobile. Presa specifica 4 punti. Grilletto. CURRENT CLAMP Operation only with C.A 82xx/83xx 1000 A /1 V Cavo schermato. -
Page 42: Pinza Pac93
1.3. PINZA PAC93 Braccio fisso. Braccio mobile. Presa specifica 4 punti. Grilletto. Commutatore 2 pozitioni. 1400 A DC or peak Operation only with C.A 82xx/83xx Regolazione dello zero. Cavo schermato. -
Page 43: Ampflex Tm A193
1.4. AMPFLEX A193 Presa specifica 4 punti. Sensore flessibile. Dispositivo d’apertura del sensore. Cordone schermato. -
Page 44: Uso
La scelta dell’accessorio da utilizzare dipende dal valore della corrente da misurare e dal diametro dei cavi. MN93A MN93A MN93 100 A Intervallo di misura * 0,05 ‑ 240 A 0,005 ‑ 6 A 0,1 ‑... - Page 45 „ Alla fine della misura, non dimenticate di spegnere la PAC93. Per gli AmpFLEX „ Premete simultaneamente i due lati del dispositivo d’apertura. „ Stringere il cavo da misurare. Il cavo dovrà essere per quanto possibile centrato all’interno delle ganasce della pinza. „...
-
Page 46: Caratteristiche
‑40 °C ‑ +70 °C e 10% ‑ 90% UR Grado di inquinamento Altitudine < 2000 m 3.2. CARATTERISTICHE COSTRUTTIVE MN93 e MN93A „ Dimensioni (L x Am x Al) 135 x 51 x 30 mm „ Cavo lunghezza: 3,50 metri „... -
Page 47: Manutenzione
4. MANUTENZIONE Il produttore non è responsabile dei guasti dovuti alle riparazioni effet- tuate fuori dal suo Servizio Clientela o eseguite da riparatori non autorizzati. 4.1. PULIZIA Disconnettere completamente lo strumento. Utilizzare un panno soffice, inumidito con acqua saponata. Sciacquare con un panno umido e asciugare rapidamente utilizzando un panno asciutto o dell’aria compressa. -
Page 48: Riparazione
4.3. RIPARAZIONE Per qualsiasi intervento da effettuare in garanzia o fuori garanzia, si prega d’inviare lo strumento al vostro distributore. 5. GARANZIA La nostra garanzia è valida, salvo stipulazioni espresse preventivamente, per dodici mesi dalla data di vendita del materiale (estratto dalle nostre Condizioni Generali di Vendita disponibili su richiesta) La garanzia non si applica in seguito a: „... -
Page 49: Per Ordinare
6. PER ORDINARE Pinza MN93 ..................P01120425B Fornita in scatola di cartone con: „ istruzioni d’uso in 5 lingue, „ certificato di verifica. Pinza MN93A ..................P01120434B Fornita in scatola di cartone con: „ istruzioni d’uso in 5 lingue, „ certificato di verifica. - Page 50 ESPAÑOL Usted acaba de adquirir una pinza amperimétrica MN93, MN93A o PAC93, o un sensor flexible de corriente AmpFLEX A193 y le agradecemos la confianza que ha depositado en nosotros. Estos accesorios están indicados para ser utilizados con los analizadores C.A 8220, C.A 8230, C.A 8332, C.A 8334 y C.A 8335.
- Page 51 „ Utilice los medios de protección adaptados. „ Todo procedimiento de reparación debe ser efectuado por personal competente y aprobado. ÍNDICE 1. PRESENTACIÓN .................... 52 1.1. Pinzas MN93 y MN93A..............52 1.2. Pinza C193 ..................53 1.3. Pinza PAC93 ..................54 1.4. AmpFLEX A193 ................55 2.
-
Page 52: Presentación
1. PRESENTACIÓN 1.1. PINZAS MN93 Y MN93A Toma específica de 4 puntos. Brazo fijo. Brazo amovible. Conmutador deslizante 2 po‑ siciones (para la pinza MN93A únicamente). Gatillo. Cable blindado. -
Page 53: Pinza C193
1.2. PINZA C193 Brazo fijo. Brazo amovible. Toma específica de 4 puntos. Gatillo. CURRENT CLAMP Operation only with C.A 82xx/83xx 1000 A /1 V Cable blindado. -
Page 54: Pinza Pac93
1.3. PINZA PAC93 Brazo fijo. Brazo amovible. Toma específi‑ ca de 4 puntos. Gatillo. Conmutador deslizante 2 1400 A DC or peak posiciones. Operation only with C.A 82xx/83xx Ajuste del cero. Cable blindado. -
Page 55: Ampflex Tm A193
1.4. AMPFLEX A193 Toma específica de 4 puntos. Sensor flexible. Dispositivo de abertura del sensor. Cable blindado. -
Page 56: Utilización
La elección del accesorio a utilizar depende del valor de la corriente a medir y del diámetro de los cables. MN93A MN93A MN93 100 A Rango de medición * 0,05 ‑ 240 A 0,005 ‑ 6 A 0,1 ‑ 120 A Diámetro de encierro... - Page 57 „ Una vez finalizada la medida, no olvide apagar la PAC93. Para los AmpFLEX „ Apriete simultáneamente los dos lados del dispositivo de abertura. „ Encierre a continuación el cable a medir. En la medición de lo posible, el cable debe estar centrado en el interior del sensore.
-
Page 58: Características
‑40 °C a +70 °C y de 10 % a 90% HR Grado de contaminación Altitud < 2000 m 3.2. CARACTERÍSTICAS CONSTRUCTIVAS MN93 e MN93A „ Dimensiones (L x An x Al) 135 x 51 x 30 mm „ Cable 3,50 metros de longitud „... -
Page 59: Mantenimiento
4. MANTENIMIENTO El fabricante no se hará responsable de cualquier accidente que pudie- ra derivarse de una reparación no realizada por su servicio postventa o por reparadores autorizados. 4.1. LIMPIEZA Desconecte todas las conexiones de instrumento. Limpie el instrumento con un paño suave ligeramente empapado con agua y jabón. Aclare con un paño húmedo y seque rápidamente con un paño seco o aire inyectado. -
Page 60: Reparación
4.3. REPARACIÓN Para las reparaciones ya sean en garantía y fuera de garantía, devuelva el instru‑ mento a su distribuidor. 5. GARANTÍA Nuestra garantía tiene validez, salvo estipulación expresa, durante doce meses a partir de la fecha de entrega del material. Extracto de nuestras Condiciones Generales de Venta, comunicadas a quien las solicite. - Page 61 6. PARA PEDIDOS Pinza MN93 ..................P01120425B Suministrada en una caja de cartón con: „ una instrucción de funcionamiento en 5 idiomas, „ un certificado de verificación. Pinza MN93A ..................P01120434B Suministrada en una caja de cartón con: „ una instrucción de funcionamiento en 5 idiomas, „...
- Page 64 Tel: +86 21 65 21 51 96 ‑ Fax: +86 21 65 21 61 07 SCANDINAVIA - CA Mätsystem AB USA - Chauvin Arnoux Inc - d.b.a AEMC Instruments Box 4501 ‑ SE 18304 TÄBY 200 Foxborough Blvd. ‑ Foxborough ‑ MA 02035 Tel: +46 8 50 52 68 00 ‑...
