4.4.4.
BRANCHEMENT
4.4.4.1
B
RANCHEMENT BASSE TENSION
Les équipements sont équipés de 3 entrées de tension (max 275 V RMS) qui doivent être connectées aux tensions simples
L1-L3. Pour un branchement au niveau basse tension, les équipements peuvent, en ce qui concerne les tensions, être
branchés directement au réseau (via des fusibles tensions), mais les courants doivent toujours être connectés via les
transformateurs de mesure (TC) et mis à la terre (courant secondaire 1-5 A, max +/- 2V).
ATTENTION : On doit toujours commencer par brancher les équipements à la terre et les connecter ensuite aux fiches
d'alimentation.
Réseau électrique
Raccordement BT
L3
L1
L2
Transformateur de mesure TC
En principe 1-5 A secondaire max
TC
TC
TC
± 2V
Terre
Fusible de mesure
(recommandé 1 A)

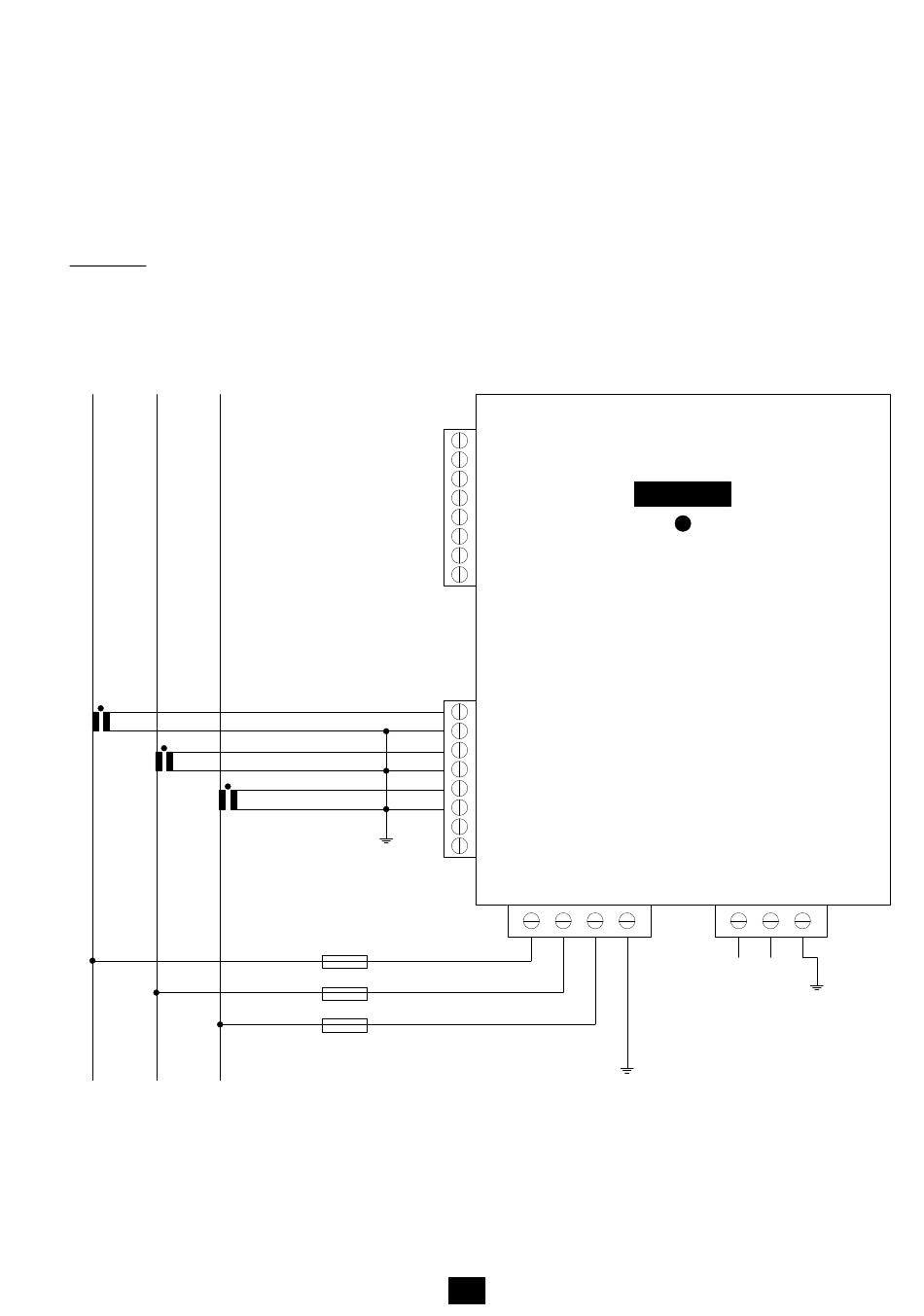

Figure 7 - Branchement – Connexion basse tension
17
+
A1
-
+
A2
STATUS
-
+
A3
-
+
A4
-
MAP 620/640
+
I1
-
+
I2
-
+
I3
-
+
I4
-
L1
L2
L3
N
Terre/Neutre
L
N
G
Source Aux.
110 V DC ou
230 VAC
