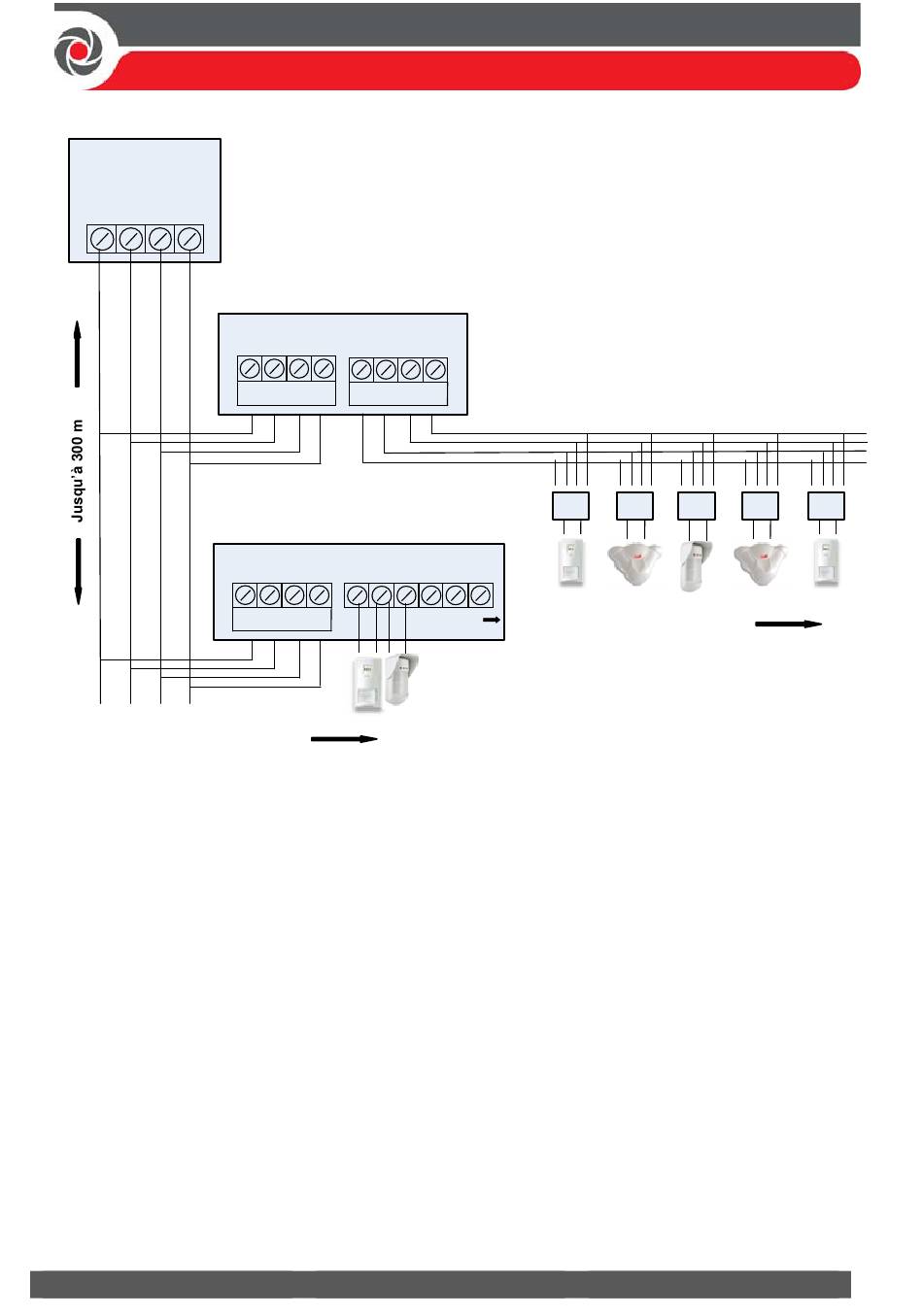

Jusqu'à 4 lignes de bus RISCO
Ligne de bus RISCO
AUX COM BUS (1—4)
RED BLK YEL GRN
Jusqu'à 8 extensions de zone de bus par ligne de
Jusqu'à 300 m
Définition d'une résistance de Fin de ligne
Il est possible de définir une résistance de Fin de ligne pour les détecteurs à relais
(et non pour les détecteurs bus ou sans fil). La définition d'une résistance de Fin de
ligne implique la connexion physique des résistances (si celles-ci ne sont pas déjà
en place) au sein de l'installation, puis la sélection de l'option de résistance de Fin
de ligne de la zone sur le clavier lors de la programmation installateur (reportez-
vous à la section Définition de la résistance de Fin de ligne zone à l'aide de l'option
« Résistance », page 51).
REMARQUE : lors de la programmation installateur, vous définissez séparément
les valeurs de la résistance de Fin de ligne des détecteurs à relais raccordés à des
extensions de zone et celles des extensions de zone.
05/2016
bus RISCO
BUS Zone Expander
YEL GRN YEL GRN
RED
BLK RED BLK
TO PANEL
TO DEVICE
Détecteurs relais connectés au bus
via des extensions de 8 zones ou de
16 zones
Zone Expander (8 or 16-zone)
Z1 COM Z2
YEL GRN
RED BLK
TO PANEL
Page 26
Détecteurs relais connectés au bus via
des extensions de zone unique
BZ1
B W
Z3 COM Z4
to Z8 or Z16
BZ1 BZ1 BZ1
B W B W B W
Jusqu'à 300 m
5IN2432
BZ1
B W
