Pour ne pas utiliser l'autoprotection du boîtier :
Si vous n'utilisez pas l'autoprotection du boîtier de la centrale, réglez
l'interrupteur DIP 5 sur la carte mère de la centrale sur ON pour exclure
(annuler) l'autoprotection du boîtier (reportez-vous à la section Configuration
des interrupteurs DIP et des cavaliers de la centrale, page 11).

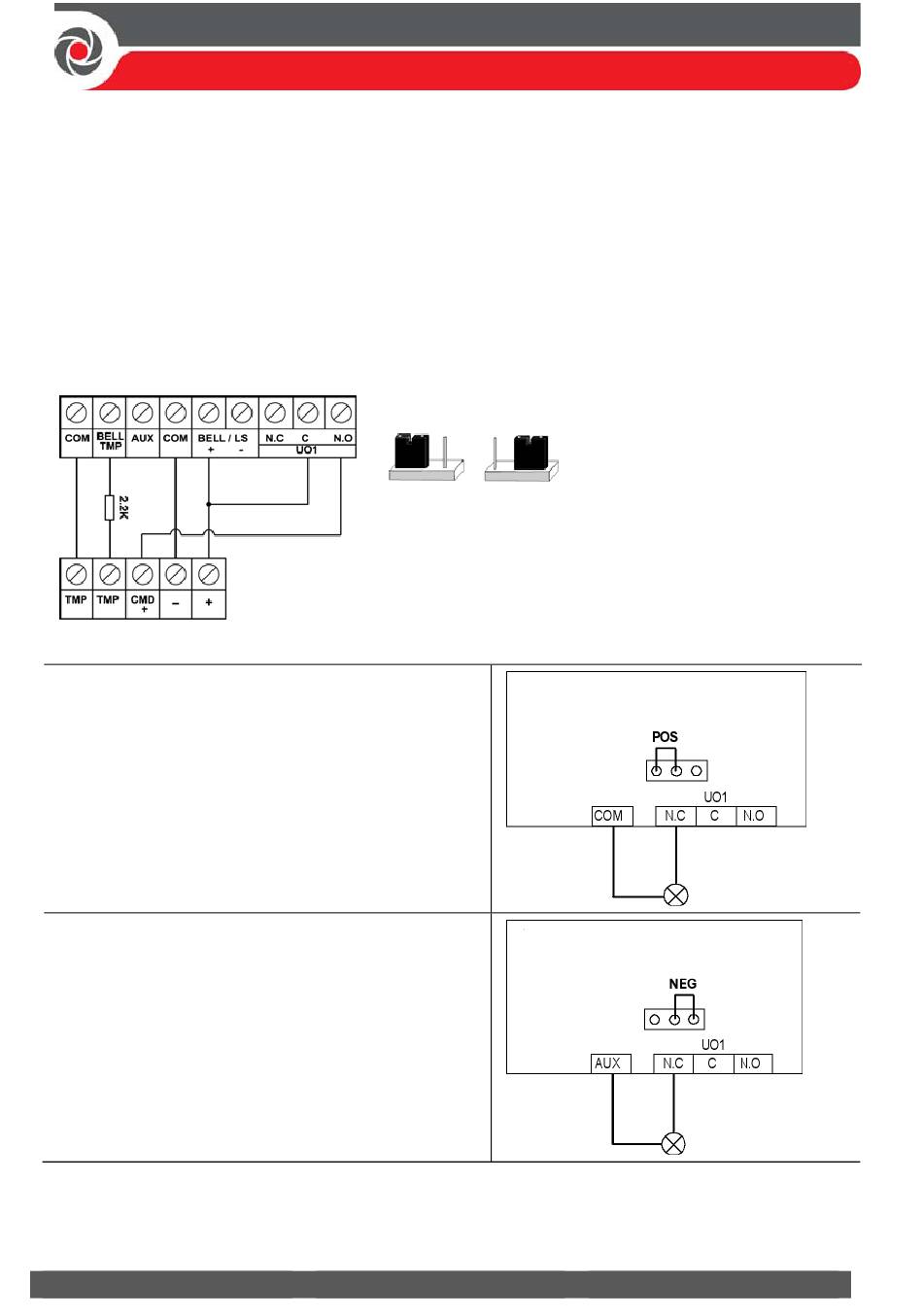

Raccordement de la sortie Utilitaire 1
Les sorties utilitaires telles que UO1 (sortie utilitaire 1) permettent d'activer
les périphériques externes autoalimentés (p. ex., les sirènes) :
Positive (POS) : lorsque le cavalier JMP 2
est en position POS, la borne C sur UO1
reçoit 13,8 V.
REMARQUE : dans ce cas, le courant
maximum combiné aux deux bornes AUX
et aux bornes UO1 et UO2 est de 750 mA.
Négative (NEG) : lorsque le cavalier
JMP 2 est en position NEG, la borne C sur
UO1 reçoit COM.
05/2016
Positionnement du cavalier JMP 2 (UO1)
POS
NEG
Le cavalier JMP 2 détermine le comportement
de la connexion UO1. La sortie UO1 s'utilise
normalement pour connecter une sirène interne,
comme suit :
