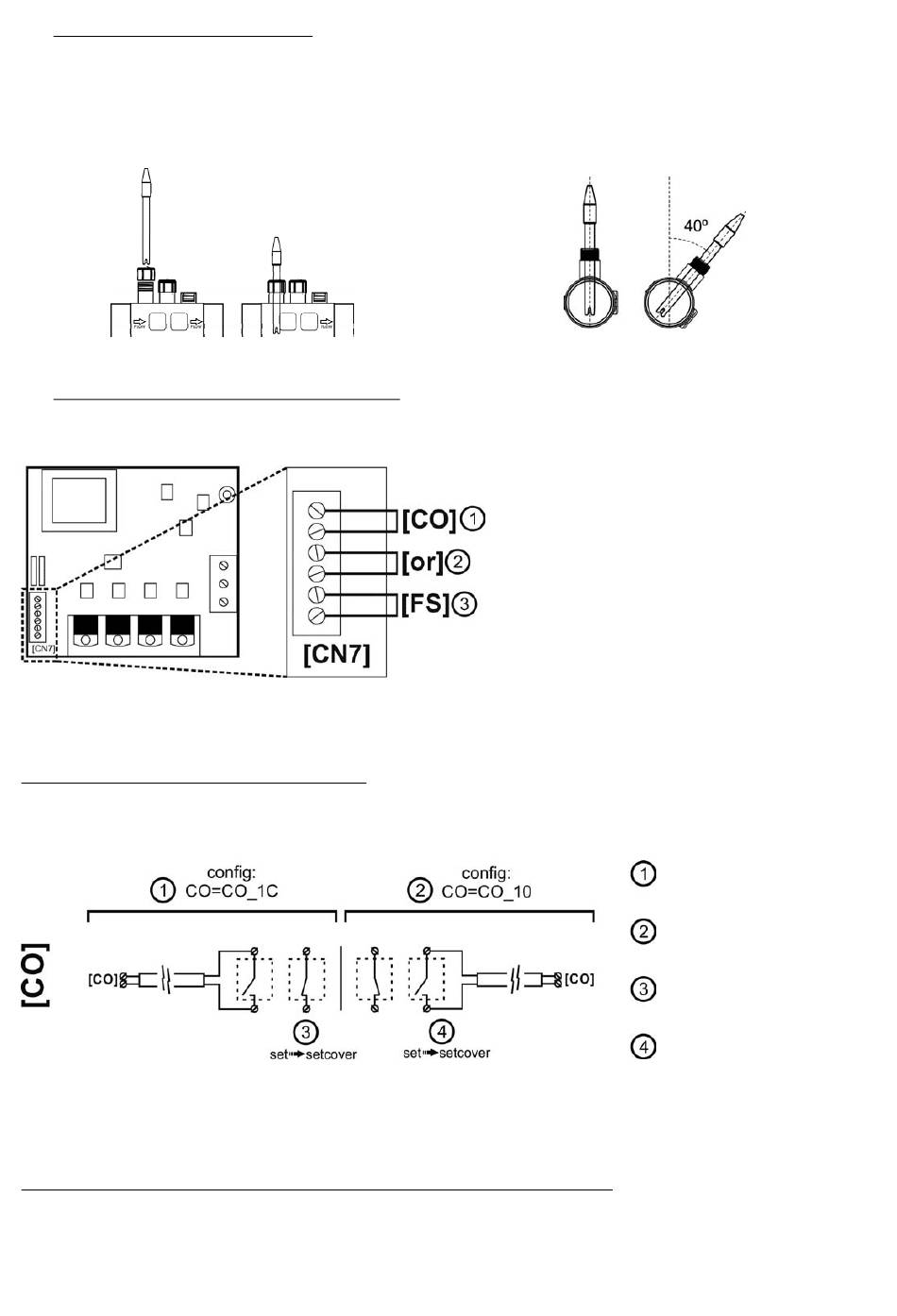

4.4. Installation des sondes de pH/ORP (uniquement sur les équipements NEO-PH et NEO +)
1.
Insérez les sondes de pH/ORP fournies avec l'équipement dans les logements correspondants du porte-sondes. (Fig. 2)
2.
Pour ce faire, desserrez l'écrou du raccord et insérez le capteur dans ce dernier.
3.
Le capteur doit être inséré dans le raccord de manière à ce qu'il se trouve toujours immergé dans l'eau circulant dans la tuyauterie.
4.
Installez toujours les sondes de pH/ORP en position verticale (de préférence) ou avec une inclinaison maximale de 40
4.5. Entrées de contrôle de la source d'alimentation (situées sur la plaque de la source d'alimentation)
Outre les opérations de base, le système d'électrolyse au sel, Neolysis Series dispose de trois entrées pour les contacts sans tension, qui permettent de
connecter des contrôleurs externes supplémentaires. Ces entrées se trouvent sur le connecteur [CN7] de la carte de puissance (Fig. 4).
La logique associée à ces trois entrées, y compris leur activation/désactivation, peut être programmée lors du processus de configuration du
système.
[CO]
CONTRÔLE DE COUVERTURE AUTOMATIQUE : entrée du contact sans tension. Cette entrée permet, en fonction de l'état du contact
connecté à celle-ci dans le tableau électrique de la couverture automatique, de programmer une réduction de la production de l'équipement
(en pourcentage de sa valeur nominale).
[OR]
CONTRÔLE EXTERNE D'ORP/CHLORE (non disponible sur les équipements NEO-PLUS) : entrée du contact sans tension. Cette entrée
peut être utilisée pour faire interagir le système d'électrolyse avec un contrôleur externe (ORP, CHLORE RÉSIDUEL, PHOTOMÈTRE, etc.). Pour
ce faire, il suffit de connecter deux fils reliant le contact sans tension situé sur le contrôleur externe à l'entrée correspondante [OR] située sur la
carte de puissance de l'unité.
Fig. 2
1) Couverture automatique
2) Contrôleur d'ORP/chlore résiduel externe
(non disponible sur les modèles Neo PLUS avec ORP intégré)
3) Détecteur de débit externe (fluxostat)
Fig. 4
Fig. 5
9
o
(Fig. 3).
Fig. 3
Couverture configurée CO_1C
Couverture configurée CO_1O
"CO" fermé : consigne de production
modifiée : %set %setcover.
"CO" ouvert : consigne de production
modifiée : %set %setcover.
