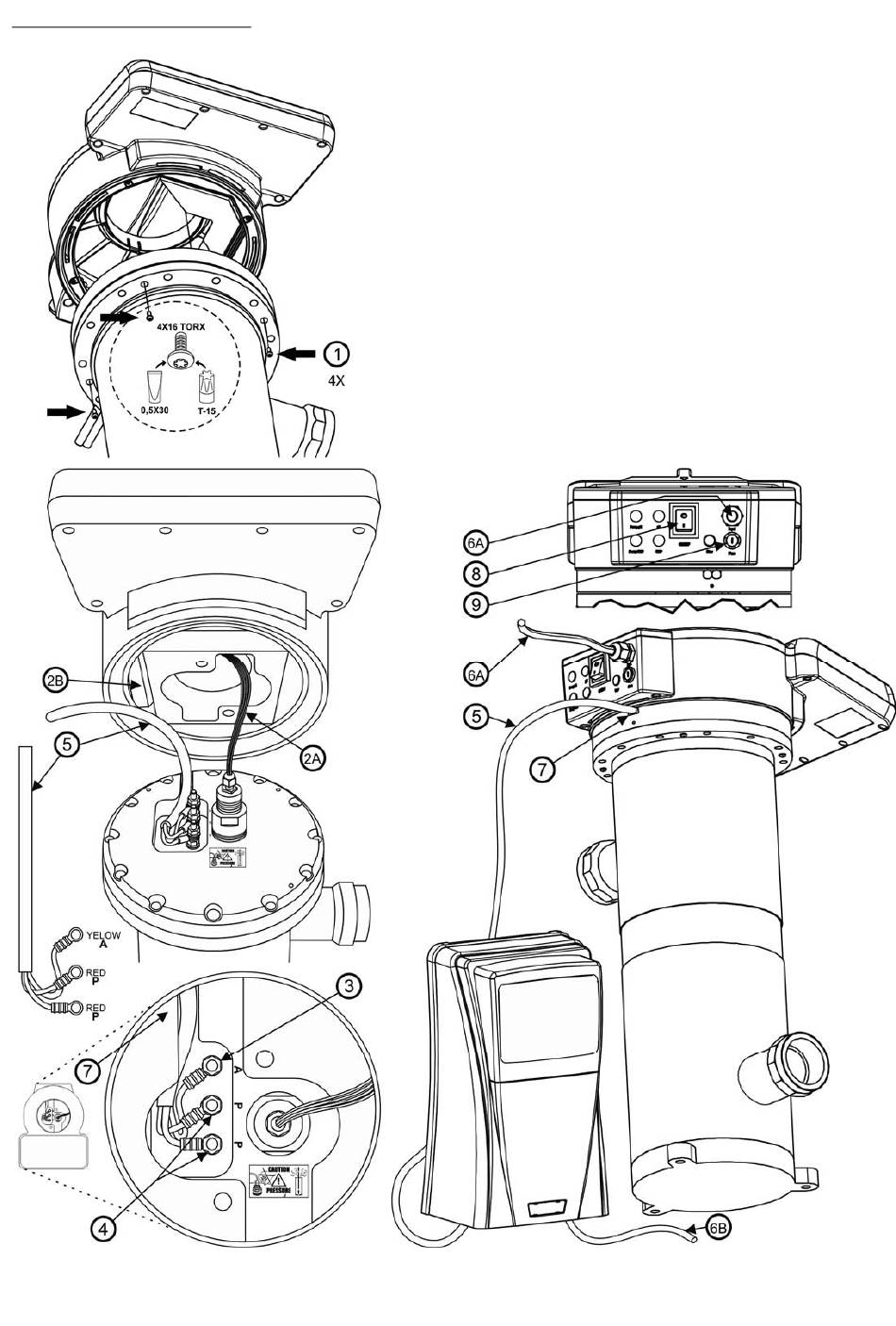

4.3.2 Branchements électriques
1) Retirer les vis pour libérer la tête de l'équipement et accéder à
la zone de contacts (4 vis Torx)
2A) Branchement de la lampe UV
2B) Ballast
3) Branchement de la cellule NEO (A = aux. jaune)
4) Branchement de la cellule NEO (P = pôle 1 rouge, P = pôle 2 rouge)
5) Câble de la cellule NEO (A, P, P)
6A) Entrée 220 VCA (UV)
6B) Entrée 220 VCA (source d'alimentation)
7) Orifice d'entrée du câble de branchement de la cellule NEO
8) Interrupteur (marche/arrêt) de la lampe UV
9) Fusible (UV)
