[FS]
CONTRÔLE DU DÉTECTEUR DE DÉBIT EXTERNE EN OPTION (non fourni avec l'équipement) : entrée du contact sans tension. Reliez les
câbles du détecteur de débit externe à l'entrée correspondante [FS] située sur le connecteur [CN7] de la carte de puissance de l'unité. Lorsque le
contact connecté à l'entrée [FS] s'ouvre (détecteur de débit externe au repos, Fig. 7) et que l'entrée [FS] a été configurée comme [FS1c], le système
d'électrolyse se déconnecte (alarme de débit).
Remarque : si seul un fluxostat est installé, il est recommandé de l'utiliser pour le contrôle de la lampe UV. Évitez de soumettre l'intérieur du
réacteur à températures élevées en l'absence de débit (voir section 5.1.1 concernant l'installation du fluxostat UV).
4.6. Installation du terminal de contrôle amovible (EN OPTION)
Les équipements Neolysis® Series permettent le contrôle à distance du système d'électrolyse situé dans le système d'épuration de la piscine à
travers l'installation d'un terminal mural de contrôle. L'interconnexion entre la source d'alimentation et le terminal de contrôle peut être effectuée à
l'aide d'un câble de signal à 6 conducteurs relié aux connecteurs correspondants des cartes de puissance et d'affichage. La longueur de ce câble
dépend des besoins de l'utilisateur, dans la limite maximale autorisée de 40 mètres. Le terminal étant un élément autoalimenté par le propre bus de
communication sur 10,5 VCA, il ne requiert aucune prise d'alimentation supplémentaire.
Le terminal ne requiert aucune procédure spéciale de maintenance, mais les normes générales d'utilisation suivantes doivent être respectées :
Pour le nettoyer, utilisez un chiffon légèrement imbibé d'eau.
o
N'utilisez pas de produits de nettoyage agressifs (javel, aérosols solvants, alcool, etc.).
o
Le terminal de contrôle est conçu pour être installé sur une paroi rigide. Son degré d'étanchéité IP-65 permet de l'installer en extérieur. Il n'est
toutefois pas recommandé de l'exposer à la lumière directe du soleil. Pour installer le terminal, procédez comme suit :
1.
Retirez le boîtier de la source d'alimentation en retirant la vis de fixation (Fig. 8-1) et en faisant glisser le boîtier vers le haut et vers
l'extérieur (Fig. 8-2). Ouvrez ensuite le boîtier en le faisant pivoter vers la gauche (Fig. 8-3) et débranchez le câble d'alimentation (A) de la
carte de puissance et de la carte d'affichage (Fig. 8-4).
2.
Retirez les 4 vis de fixation (Fig. 8-5).
3.
Montez le terminal de contrôle (Fig. 8-6).
OPTION A : installation à l'aide du câble d'origine IDEGIS, réf. NEO-020-XX (où XX correspond à la longueur du câble en mètres).
OPTION B : installation à l'aide du câble de signal standard à 6 fils de 0,22 mm
Dans les deux cas, la longueur de câble maximale autorisée est de 40 mètres. Néanmoins, l'utilisation d'un câble UTP à paire torsadée
(non blindé de catégorie 5e) permet l'interconnexion sur des distances pouvant atteindre 60 mètres.
4.
Pour ce faire, passez le nouveau câble de communication (A) à travers le presse-étoupe situé sur la base du terminal et branchez-le sur
l'un des deux connecteurs de la carte d'affichage (CN1A et CN2A) [OPTION A] ou sur le connecteur CN-5 [OPTION B]. Reliez l'écran
d'affichage à la base du terminal à l'aide des 4 vis fournies.
Fig. 6
Fig. 7
2
de section minimale chacun.
10

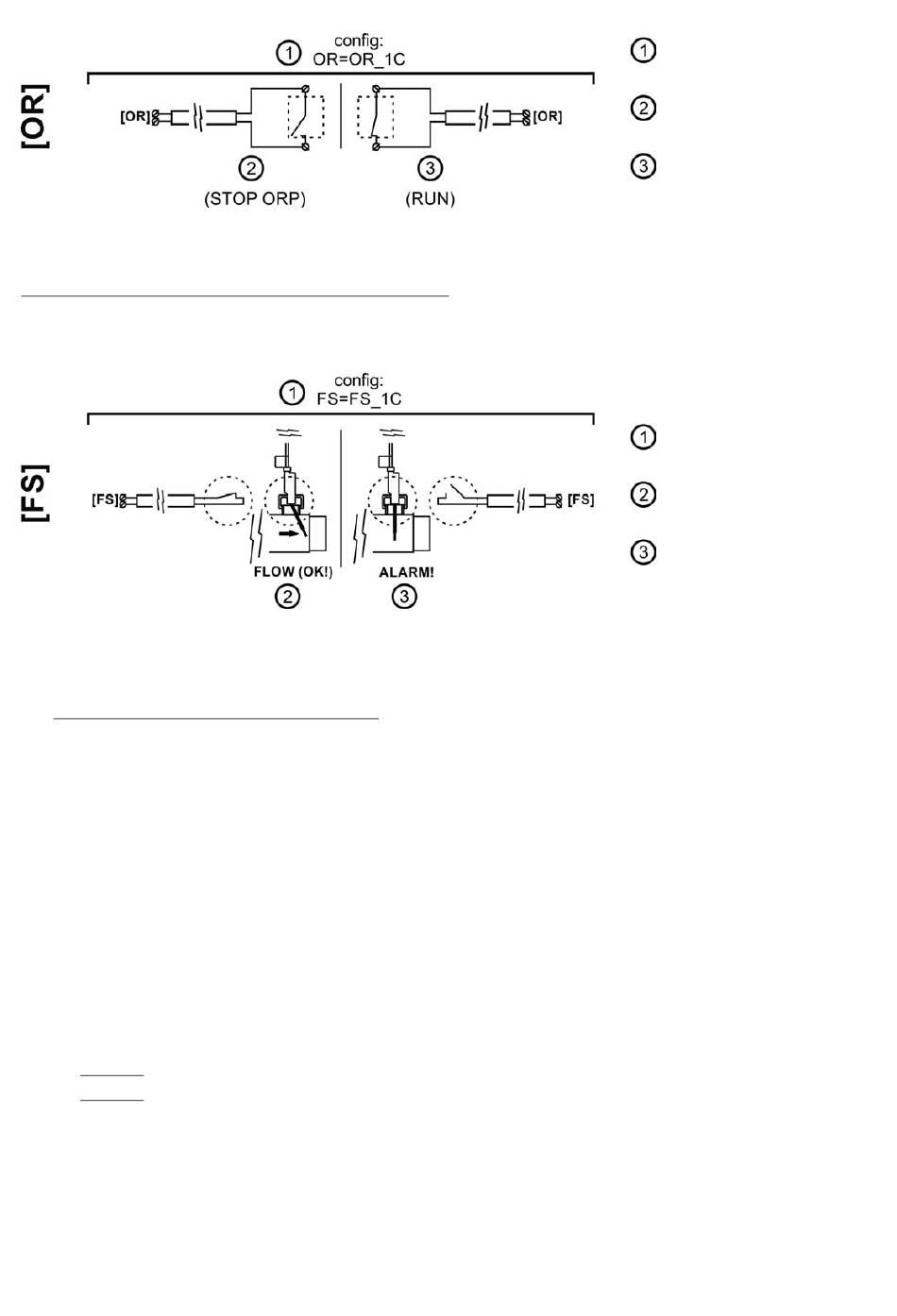

Configurer OR=OR_1C, Mode auto.
"OR" ouvert arrête la production
d'électrolyse (STOP ORP).
"OR" fermé active la production
d'électrolyse (RUN).
Entrée [FS] configurée comme
[FS_1C]
Système activé (débit correct)
Système arrêté (absence de débit),
alarme de débit
