4. INSTALLATION :
__________________________________________________________________________________________________
®
4.1. Réacteur Neolysis
Le système Neolysis® doit toujours être installé en position VERTICALE et sur le sol, comme le montre le schéma d'installation recommandée
(Fig. 1). Afin de garantir son bon état de conservation, l'équipement doit toujours être installé dans un endroit sec et bien aéré de la salle des
machines. Le degré d'étanchéité du système Neolysis® ne permet pas son installation en extérieur.
Évitez notamment la formation de milieux corrosifs dus à l'utilisation de solutions de réduction du pH (en particulier les solutions formulées avec de
l'acide chlorhydrique "HCI"). N'installez pas le système NEO à proximité des lieux de stockage de ces produits. À cette fin, il est vivement
recommandé d'utiliser des produits à base de bisulfate de sodium ou d'acide sulfurique dilué.
Le réacteur des systèmes Neolysis® est fabriqué en polyéthylène à l'intérieur duquel se trouvent la lampe UV et les électrodes. Le système
Neolysis® doit toujours être installé après le système de filtrage et avant tout autre dispositif de l'installation, comme les pompes à chaleur, etc.
L'installation du système doit permettre à l'utilisateur d'accéder facilement à la lampe UV. L'emplacement du système Neolysis® doit être
suffisamment haut pour permettre de retirer entièrement la lampe UV de sa gaine (environ le double de la hauteur totale de l'unité).
Le système Neolysis® doit être installé à un endroit de la tuyauterie pouvant être isolé du reste de l'installation à l'aide de deux valves, de façon à
pouvoir réaliser les tâches de maintenance de ce dernier sans avoir à vider entièrement ou partiellement la piscine. Si le système est monté en by-
pass (option recommandée), une valve doit être installée pour en réguler le débit.
L'eau doit toujours entrer par la partie inférieure de l'unité afin que le réacteur soit toujours inondé et que la lampe soit par conséquent entièrement
immergée.

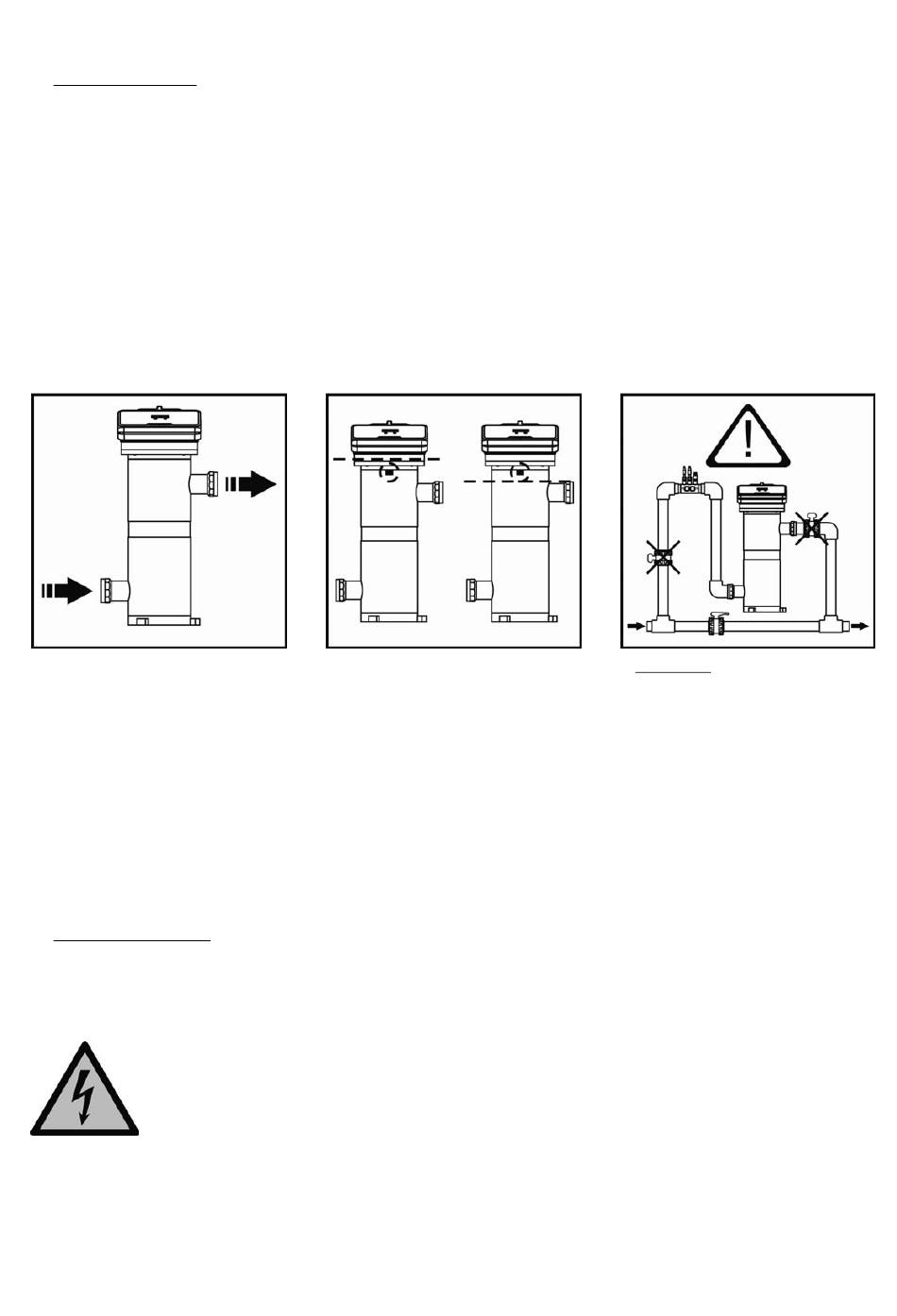

1. Veillez à respecter le sens du débit indiqué
sur le schéma. Le système de recirculation
doit garantir le débit minimal spécifié dans le
tableau de caractéristiques techniques (voir
section 10).
4.2. Installation électrique
La connexion du système Neolysis® au réseau électrique doit s'effectuer dans le tableau de manœuvre du système d'épuration, de sorte que la
pompe et le système Neolysis® soient connectés simultanément.
Rappel
Le montage et la manipulation doivent être effectués par un personnel dûment qualifié.
Les normes en vigueur en matière de prévention d'accidents et d'installations électriques doivent
être respectées.
Ne tentez pas d'altérer la source d'alimentation pour faire fonctionner le système sur une tension
différente de celle indiquée sur l'étiquette figurant sur le côté de l'unité.
2. Le système de détection de débit (détecteur
de gaz) s'active en l'absence de recirculation
(débit) d'eau à travers la cellule ou lorsque le
débit est très faible, à condition que les valves
d'entrée vers la cellule soient ouvertes. Si elles
sont fermées, le système ne s'activera pas
(voir point 4.1/3). La non-évacuation du gaz
d'électrolyse génère une bulle qui isole
électriquement l'électrode auxiliaire (détection
électronique). Par conséquent, lors de
l'insertion des électrodes dans la cellule, le
détecteur de gaz (électrode auxiliaire) doit être
situé dans la partie supérieure de celle-ci.
La disposition la plus sûre est celle indiquée
sur le schéma d'installation recommandée.
6
3.
ATTENTION :
le
détecteur
(détecteur de gaz) ne fonctionnera pas
correctement (ce qui pourrait provoquer la
rupture de la cellule) si les valves d'entrée et
de sortie de la tuyauterie où est installée la
cellule d'électrolyse sont fermées en même
temps. Bien que cette situation soit très rare,
elle peut être évitée en bloquant, une fois
l'équipement installé, la valve de retour vers la
piscine, de façon à ce qu'elle ne puisse pas
être manipulée accidentellement.
de
débit
