Chapitre 6 Référence
6-1. Fixation du bras facultatif
Un bras en option (ou un pied en option) peut être fixé en retirant la section du pied. Pour le bras (ou le pied) disponible en option, veuillez consulter notre site
Web.
http://www.eizoglobal.com
Attention
• Fixez le bras ou le pied conformément aux instructions de son manuel d'utilisation.
• Avant d'utiliser un bras ou un pied d'une autre marque, vérifiez les points suivants et choisissez un produit conforme à la norme VESA. Utilisez les vis fixant l'appareil et le
pied.
- Espacement entre les trous de vis : 100 mm × 100 mm
- Epaisseur de la plaque : 2,6 mm
- Suffisamment solide pour supporter le poids du moniteur (à l'exception du pied) et les accessoires tels que les câbles.
• Si vous utilisez un bras ou un pied, fixez-le selon les angles suivants d'inclinaison du moniteur.
- Vers le haut 45˚, vers le bas 45˚ (affichage paysage et affichage portrait, rotation de 90˚ dans le sens horaire)
• Raccordez les câbles après avoir fixé le bras ou le pied.
• Une fois le pied retiré, ne le manipulez pas vers le haut ou le bas. Vous risqueriez de vous blesser ou d'endommager l'appareil.
• Le moniteur, le bras et le pied sont lourds. Vous pourriez vous blesser ou endommager le matériel en les laissant tomber.
• Lors du réglage du moniteur en affichage portrait, tournez l'écran du moniteur de 90˚ dans le sens horaire.
Procédure de fixation
1.
Posez le moniteur LCD sur un tissu doux étalé sur une surface stable et
plate avec la surface de l'écran tournée vers le bas.
2.
Retirez le pied.
Préparez un tournevis.
Utilisez le tournevis pour desserrer les vis (quatre) qui fixent l'unité au pied.

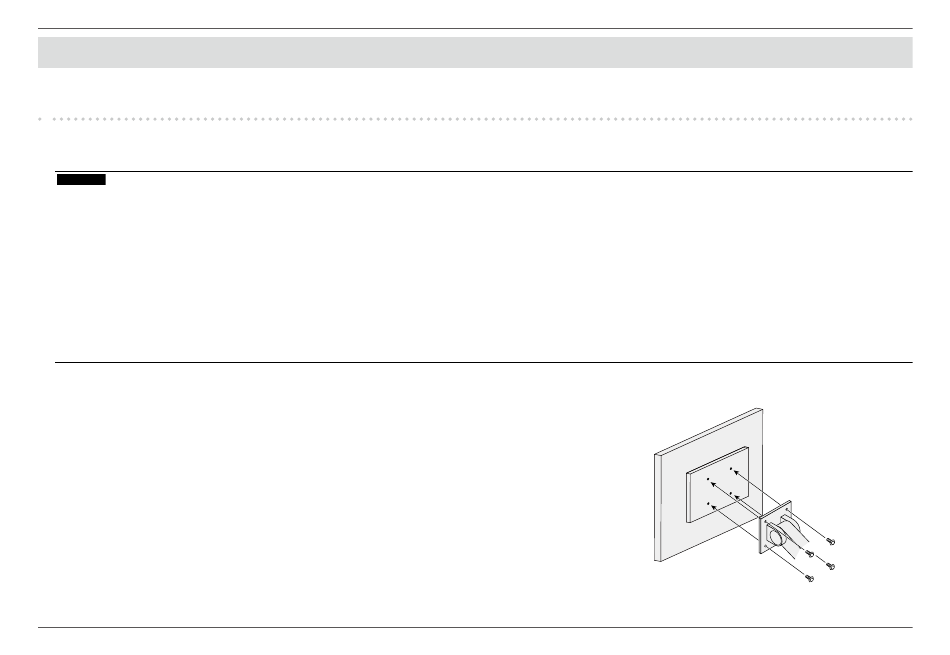

3.
Fixez le bras ou le pied au moniteur.
Fixez le moniteur au bras ou au pied à l'aide des vis spécifiées dans le manuel d'utilisation du
bras ou du pied.
- 45 -
