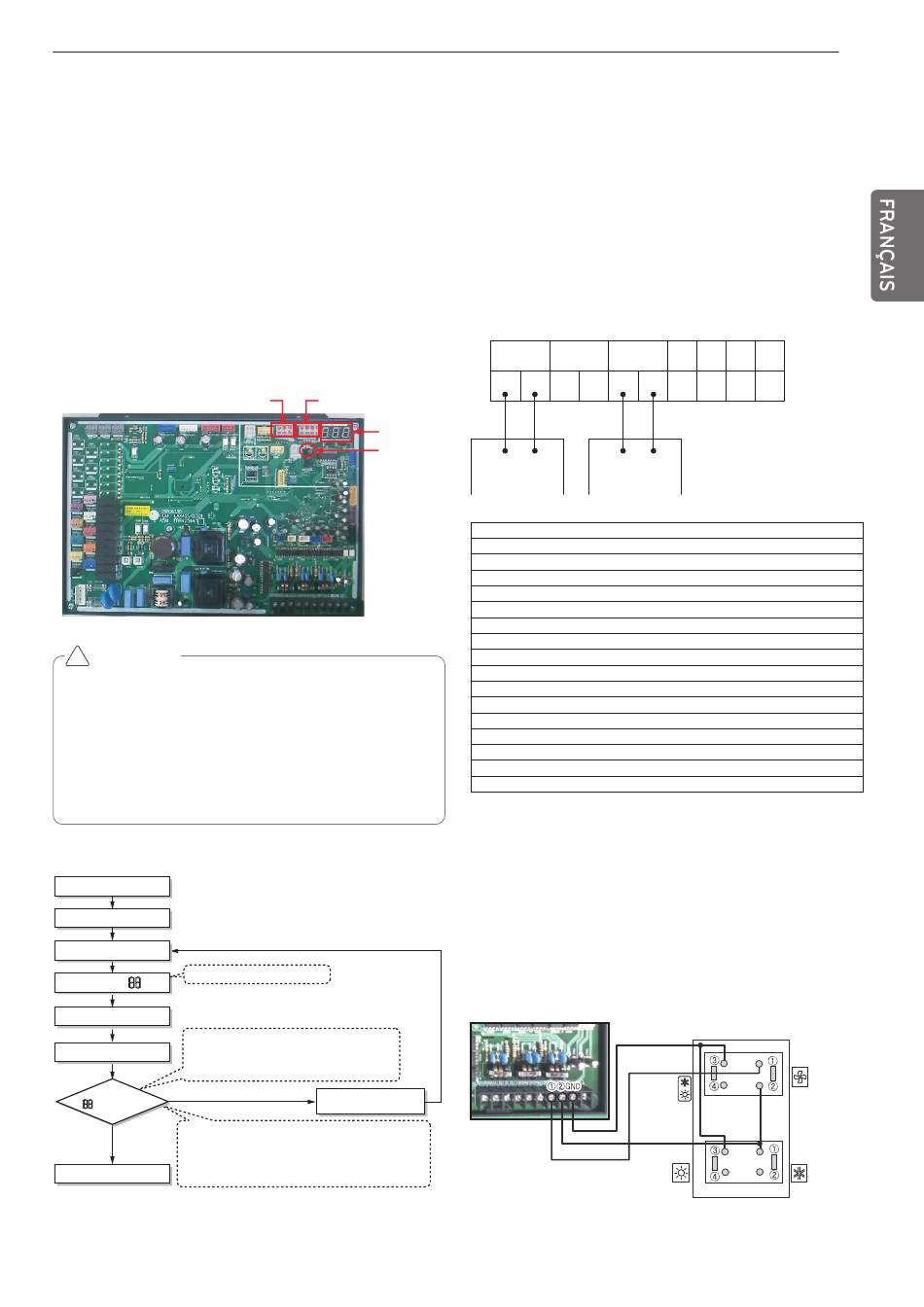

Reconnaissance automatique

L'adresse des unités intérieures est réglée par reconnaissance automatique
- Patientez 3 minutes après la mise sous tension (unité extérieure principale et
esclave, unité intérieure).
- Appuyez sur l'interrupteur de l'unité extérieure (SW02M) pendant 5 se-
condes.
- Le chiffre "88" apparaît sur l'afficheur numérique de la carte électronique de
l'unité extérieure.
- L'opération de reconnaissance prend de 2 à 7 minutes, selon le nombre d'uni-
tés intérieures connectées.
- Le nombre d'unités intérieures connectées pour lesquelles la reconnaissance
est terminée est affiché pendant 30 secondes sur l'afficheur numérique de la
carte électronique de l'unité extérieure.
- Une fois la reconnaissance terminée, le numéro de chaque unité intérieure
est indiqué sur l'affichage de la télécommande filaire. (CH01, CH02, CH03 et
CH06 : numéros des unités intérieures connectées)
PCB principal
ATTENTION
!
• En cas de remplacement de la carte électronique d'une unité inté-
rieure, vous devez toujours effectuer une nouvelle reconnaissance
automatique.
• Si l'unité intérieure n'est pas sous tension, une erreur de fonction-
nement se produit.
• La reconnaissance automatique est uniquement possible sur la
carte électronique principale.
• La reconnaissance automatique ne peut être exécutée qu'au bout
de 3 minutes après la mise sous tension.
Procédure de reconnaissance automatique
Mise sous tension
Patientez 3 minutes
Appuyer sur SW02V pendant 5 secondes
Démarrage de la reconnaissance automatique
Afficheur numérique = 88
N'appuyez pas sur SW02V
• Fin du réglage de la reconnaissance automatique
Les numéros des unités intérieures connectées dont la
Patientez 2 à 7 minutes
reconnaissance est terminée s'affichent pendant 30 secondes
sur l'afficheur numérique
Afficheur numérique
NO
= nombre d'unités
intérieures
Le numéro de reconnaissance de l'unité intérieure s'affiche sur la
OUI
télécommande filaire ou sur l'afficheur de l'unité intérieure.
Ce n'est pas un message d'erreur ; cet affichage disparaît lorsque vous
appuyez sur le bouton on/off de la télécommande par exemple, la mention
01, 02, ..., 15 signifie que 15 unités intérieures sont connectées et que la
OK
reconnaissance automatique s'est normalement déroulée.
SW01B SW02B
7 - Segment
SW02V
(Auto adressage)
Vérifier les connexions de la
ligne de communication
Réglage des numéros
Réglage des numéros de groupe pour les unités intérieures
- Vérifiez que tout le système est hors tension (unité intérieure, unité exté-
rieure) ; sinon, mettez-le hors tension.
- Les lignes de communication connectées aux bornes INTERNET doivent être
raccordées à la commande centralisée de l'unité extérieure (respectez la pola-
rité A ' A, B ' B).
- Mettez le système sous tension.
- Définissez le numéro de groupe et d'unité intérieure à l'aide d'une télécom-
mande filaire.
- Pour contrôler plusieurs ensembles d'unités intérieures au sein d'un même
groupe, définissez l'ID du groupe de 0 à F.
Unités extérieures (Bornes sur la carte électronique principale)
UNITES
UI INTERNET SEC1 SEC2
EXTERIEURES
A A
B B B
B A B(D) A(C)
Groupe reconnaissant la commande centralisée simple
Groupe N° 0 (00~0F)
Groupe N° 1 (10~1F)
Groupe N° 2 (20~2F)
Groupe N° 3 (30~3F)
Groupe N° 4 (40~4F)
Groupe N° 5 (50~5F)
Groupe N° 6 (60~6F)
Groupe N° 7 (70~7F)
Groupe N° 8 (80~8F)
Groupe N° 9 (90~9F)
Groupe N° A (A0~AF)
Groupe N° B (B0~BF)
Groupe N° C (C0~CF)
Groupe N° D (D0~DF)
Groupe N° E (E0~EF)
Groupe N° F (F0~FF)
Installation et raccordement du sélecteur de mode
Froid/Chaud
Installation et raccordement du sélecteur de mode Froid / Chaud réalisés
- Reliez les câbles conformément au schéma ci-dessous au trou à l'arrière du
contact sec de l'unité extérieure.
- Insérez le fil de connexion en appuyant sur le bouton-poussoir.
- Longueur de la ligne de communication maximale pour le sélecteur
Froid/chaud : 200 m (656 ft).
- Réglage du commutateur DIP de la carte électronique principale de l'unité ex-
térieure principale.
Changement
du mode
Unité extérieure
GND 12V
A
Ventilateur
Chaud
Froid
Arrière
