16
Lignes de communication et d'alimentation élec-
trique
Câble de communication
- Types : Câble blindé
- Utilisez des fils de dimension supérieure à 1.25 mm
- Température maximale autorisée : 60 °C(140 °F)
- Longueur de ligne maximale autorisée : moins de 300 m (984.3 ft)
Câble de la télécommande
- Types : câble à 3 conducteurs
Câble de la commande centralisée simple
- Types : câble à 4 conducteurs (fil de blindage)
- Utilisez des fils dont la dimension est supérieure à 0.75 mm
Séparation des lignes de communication et d'alimentation électrique
- Si les lignes de communication et d'alimentation électrique sont installées
côte à côte sans aucune séparation entre elles, il existe un risque de pannes
liées à des interférences au niveau des signaux, provoquées par le couplage
électrostatique et électromagnétique.
Le tableau ci-dessous indique les intervalles de séparation recommandés
lorsque les lignes de communication et d'alimentation électrique sont instal-
lées côte à côte.
Puissance actuelle de la ligne d'alimen-
tation électrique
10A
50A
100V ou plus
100A
100 A ou plus
REMARQUE
!
• Ces chiffres sont basés sur une longueur de câblage parallèle de 100 m
(328.1 ft). Au-delà de 100 m (328.1 ft), il convient de recalculer ces va-
leurs proportionnellement à la longueur supplémentaire de chaque ligne.
• Si une distorsion persiste dans l'onde de forme de l'alimentation élec-
trique, augmentez l'intervalle spécifié dans le tableau.
- Si les lignes sont installées dans des gaines, vous devez également
tenir compte des observations suivantes lors du groupage de plusieurs
lignes.
- Les lignes d'alimentation (y compris pour l'alimentation électrique du
système de climatisation) et les lignes de signaux ne doivent pas se
trouver dans une même gaine.
- De même, en cas de groupage, vous ne devez pas réunir les lignes
d'alimentation électrique et les lignes de signaux.
ATTENTION
!
Une mise à la terre incorrecte comporte un risque d'électrocution ;
la mise à la terre doit être effectuée par du personnel qualifié.
Câblage de l'alimentation électrique principale et puissance de
l'équipement
- Utilisez une ligne d'alimentation séparée pour l'unité extérieure et les unités
intérieures.
- Lorsque vous procédez au câblage et aux connexions, vous devez prendre en
considération les conditions environnementales (température ambiante, lu-
mière directe du soleil, eau de pluie, etc.).
- La section de câble doit être égale à la plus petite valeur applicable pour un
câble à âme métallique. La section du câble d'alimentation doit être surdi-
mensionnée d'une taille et doit tenir compte des chutes de tension sur la
ligne. Veillez à ce que la tension ne chute pas de plus de 10%.
- Le câblage doit respecter la réglementation locale en vigueur pour les installa-
tions électriques.
- Le type de câble d'alimentation pour les unités extérieures doit être adapté
aux modes de poses utilisés.
- N'installez pas de coupe-circuit individuel ou de sortie électrique sur chaque
unité pour déconnecter séparément les unités intérieures de l'alimentation
secteur.
2
2
(0.002 in
)
2
2
(0.001 in
)
Intervalle
300 mm (11-13/16 inch)
500 mm (19-11/16 inch)
1,000 mm (39-3/8 inch)
1,500 mm (59-1/16 inch)
AVERTISSEMENT
!
• Suivez les recommandations de votre organisme national de réglementa-
tion concernant les normes techniques des appareils électriques, les ré-
glementations de câblage électrique et les instructions des compagnies
d'électricité concernées.
• Veillez à utiliser les câbles indiqués pour les connexions afin qu'aucune
force extérieure ne soit transmise aux bornes de communication.
• Une mauvaise fixation des connexions peut entraîner une surchauffe ou
un risque d'incendie. Assurez-vous d'utiliser le type approprié d'interrup-
teur de protection contre les surintensités. N'oubliez pas que les surin-
tensités générées peuvent dans une certaine mesure inclure du courant
direct. Certains sites d'installation nécessitent l'installation d'un dispositif
de sécurité contre les fuites à la terre.
ATTENTION
!
• Certains sites d'installation nécessitent l'installation d'un dispositif de sé-
curité contre les fuites à la terre. À défaut, il existe un risque d'électrocu-
tion.
• Utilisez uniquement des disjoncteurs et des fusibles ayant la capacité re-
quise. L'utilisation de fusible et de fil de cuivre ou de câble de trop
grande capacité comporte un risque de dysfonctionnement de l'unité ou
d'incendie.
• Si l'alimentation 400 V est appliquée par erreur à la phase "N", remplacez
la carte électronique de l'onduleur et du transformateur dans la boîte de
commande.

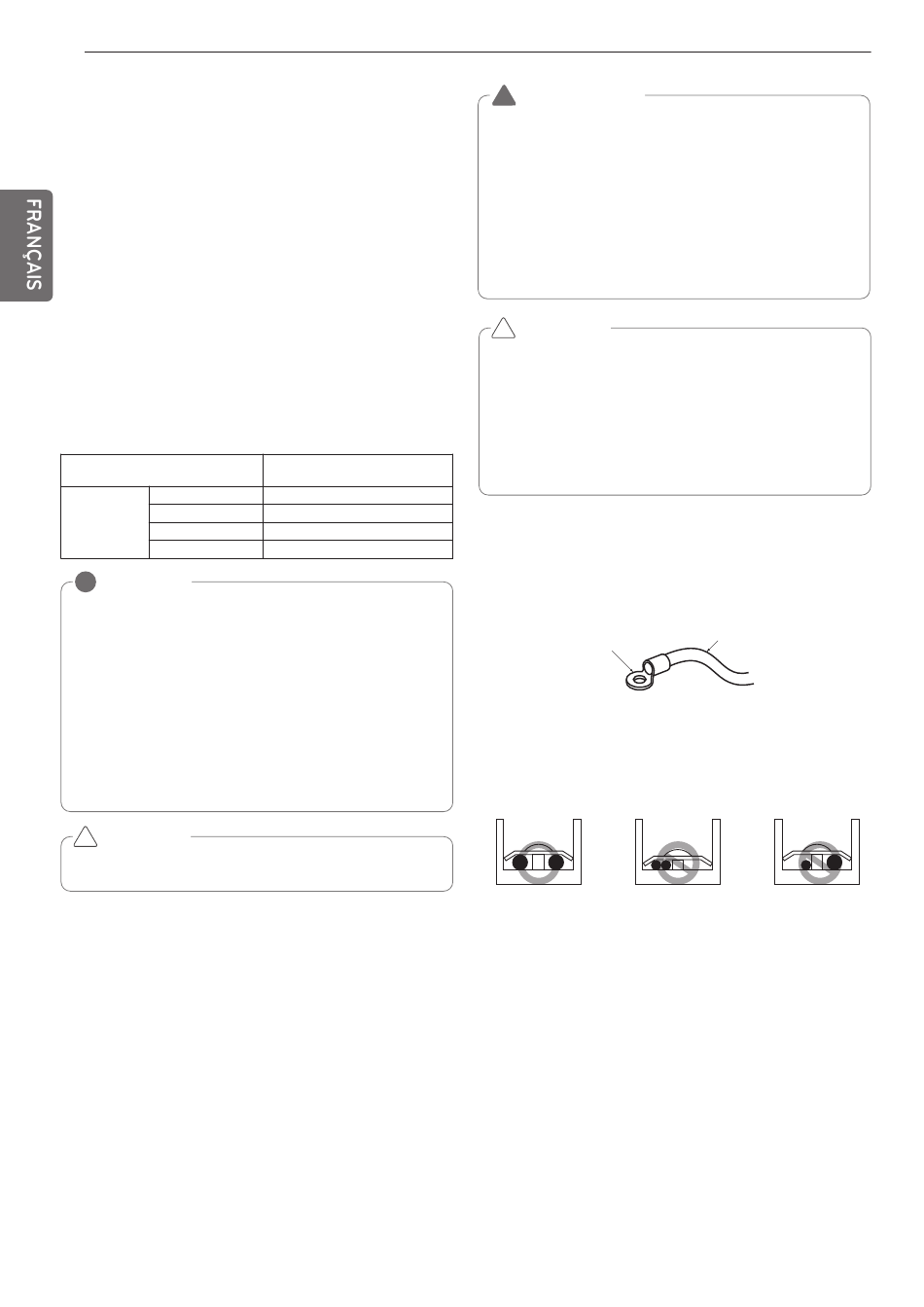

Précautions à prendre lors de la pose du câble d'alimentation
et du fil de terre
Utilisez des cosses serties à anneau pour les connexions au bornier de
puissance.
Lors de la pose du fil de terre, vous devez utiliser des bornes à pres-
sion rondes.
Borne de pression de forme arrondie
Si vous ne disposez pas de câble, suivez les instructions ci-dessous.
- Ne connectez pas des câbles d'épaisseurs différentes aux bornes d'alimenta-
tion. (tout jeu au niveau des câbles d'alimentation peut générer une chaleur
anormale.)
- Lorsque vous raccordez des câbles de même épaisseur, procédez conformé-
ment aux schémas ci-dessous.
- Pour le câblage, utilisez les câbles d'alimentation appropriés et raccordez-les
soigneusement. Veillez également à ce que la pression extérieure ne puisse
pas être exercée sur les bornes d'alimentation.
- Utilisez un tournevis approprié pour serrer les vis de la borne. Un tournevis
doté d'une petite tête risque d'arracher la partie supérieure de la vis et ren-
dre tout serrage impossible.
- Un serrage excessif des vis de la borne risque de les altérer de manière irré-
versible.
Fil d'alimentation (Fil de terre)
