7.12 Raccordement du circuit électrique
7.12.1 Raccordement des boutons-poussoirs d'arrêt d'urgence
LELY WELGER RPC 245 Tornado RPC 445 Tornado
Attention !
Seuls des électriciens qualifiés sont autorisés à procéder à
des travaux d'entretien et de réparation sur le circuit
électrique de la machine.
Attention !
Les trois boutons-poussoirs d'arrêt d'urgence coupent le
circuit électronique de commande de la presse à balles et de
l'emballeuse. Tous les mouvements du circuit hydraulique
(huile) sont arrêtés. Mais : Tous les mécanismes entraînés
par l'arbre de la prise de force continuent à fonctionner (par
exemple le système de liage par filet, les rouleaux, les vis
d'admission, les dents du ramasseur) !
Poser l'extrémité du faisceau de câbles (en provenance de
la machine) dans la cabine du tracteur.

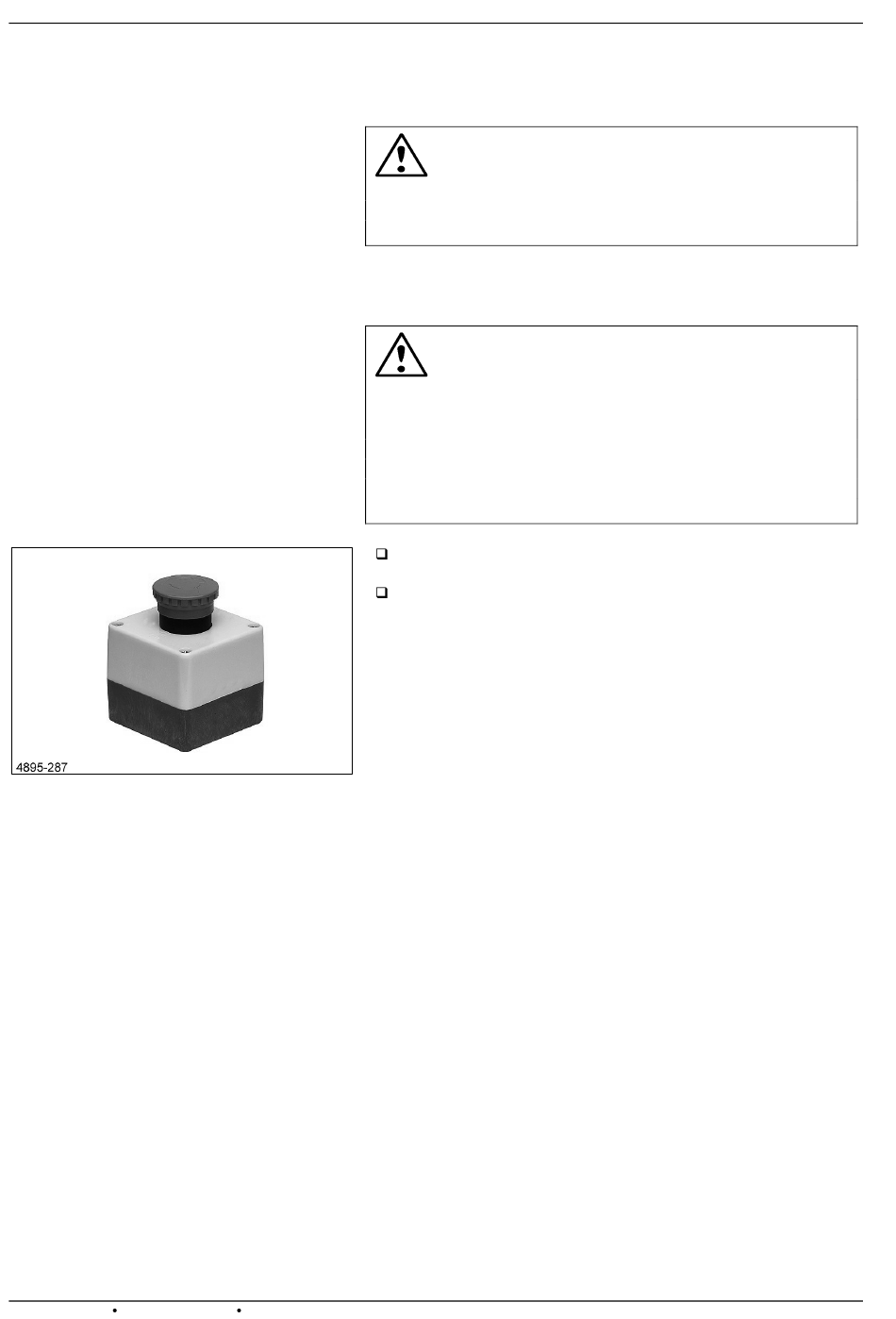

Installer le bouton-poussoir d'arrêt d'urgence dans la cabine
du tracteur, à la portée du conducteur.
À l'extérieur ou à l'intérieur du tracteur :
Alimentation électrique : 2 broches
À l'extérieur du tracteur :
Voyant indicateur/frein/stationnement : 7 broches
Dans la cabine du tracteur
Arrêt d'urgence à 4 broches
Boîtier de commande : 7 broches
MISE EN SERVICE
