Carte système
Identifier
Version
Status
Légendes de la carte système - Système 7000 au format compact

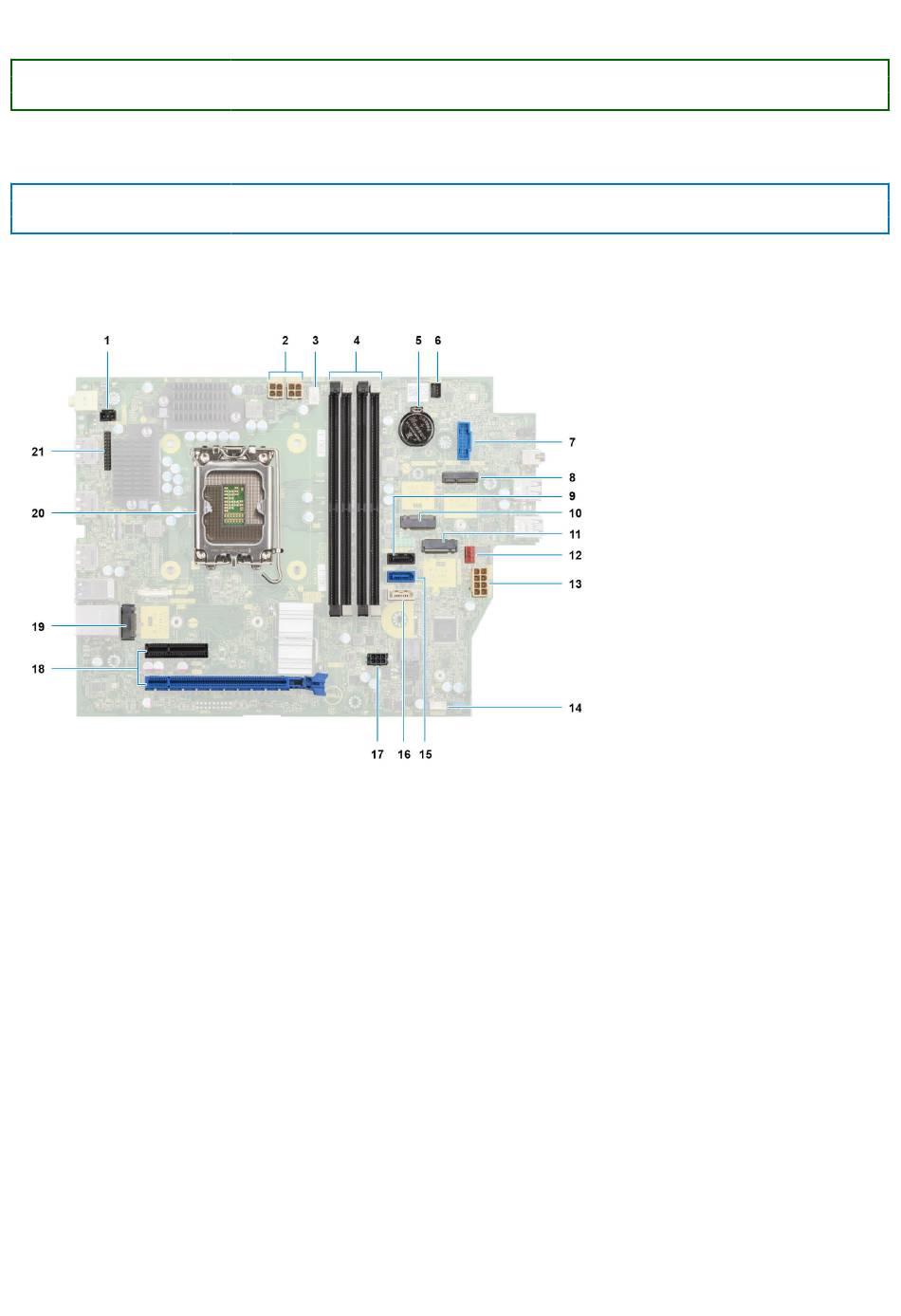

L'image suivante montre les logements et les connecteurs de la carte système.
1. Câble du commutateur d'intrusion
2. Câbles d'alimentation du processeur
3. Connecteur du ventilateur du processeur
4. Logements UDIMM
À partir de la gauche (a>b>c>d) :
DIMM 3
DIMM 1
DIMM 4
DIMM 2
5. Socket de la pile bouton
6. Câble du bouton d'alimentation
7. Emplacement de lecteur de cartes SD
8. Logement WLAN M.2
9. Câble de données du disque dur (SATA 0)
10. Logement pour disque SSD M.2 2230
11. Emplacement pour disque SSD M.2 2230/2280
12. Câble du ventilateur du châssis
13. Connecteur d'alimentation du système ATX
14. Logement du câble du haut-parleur interne
