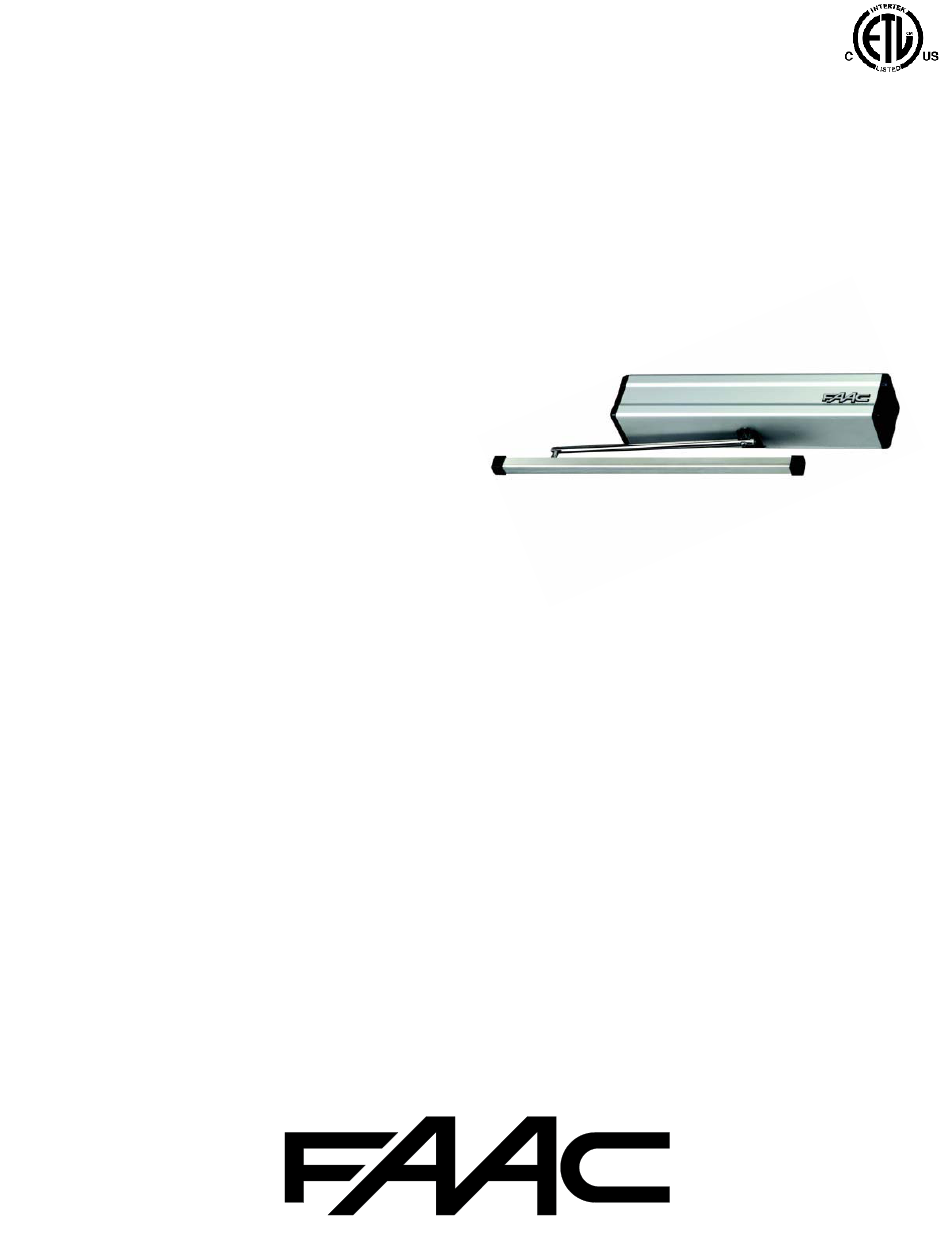

QUICK INSTALLATION MANUAL - MANUEL D'INSTALLATION RAPIDE
Manufacturer: FAAC S.p.A.
Address:
Note: The quick installation manaul is for reference only. Please refere to the complete
installation instrcutions include with the unit.
Note: Le manuel d'installation rapide est pour référence seulement. S'il vous plait faire
référence aux instructions d'installation complètes qui sont incluses avec l'unité.
Table of contents - Table des matières
1 - Table A: Lintel mounting
Pushing arm
2 - Table B: Lintel mounting
Sliding arm
3 - Pushing arm mounting
Sliding arm mounting
4 - Technical characteristics
Adjusting the stops
Adjusting the spring
5 - Applying power
Installing jumpers
Running the setup cycle
6 - Wiring accessories
7 - Adjusting dip switches
Adjusting trimmers
Installing the cover
8 - Function selector
Advance features
9 - Trouble shooting
950BM
950BM
(Rev 1.2 12/2009)
Via Benini, 1
40069 - Zola Predosa
BOLOGNA-ITALY
1 - Schéma A: Montage sur le linteau
Bras a pousser
2 - Schéma B: Montage sur le linteau
Bras a patin
3 - Bras a pousser montage
Bras a patin montage
4 - Caractéristiques techniques
Réglage d'arrêts
Réglage du ressort
5 - Alimenter
Installation des "jumpers"
Engager le cycle de "setup"
6 - Accessories du câblage
7 - Réglage des "dip switches"
Réglage des "trimmers"
Installation du couvercle
8 - Sélecteur de fonctions
Caractéristiques avancés
9 - Dépannage

Publicité

loading

Sommaire des Matières pour FAAC 950BM

  • Page 1 950BM 950BM QUICK INSTALLATION MANUAL - MANUEL D'INSTALLATION RAPIDE (Rev 1.2 12/2009) Manufacturer: FAAC S.p.A. Address: Via Benini, 1 40069 - Zola Predosa BOLOGNA-ITALY Note: The quick installation manaul is for reference only. Please refere to the complete installation instrcutions include with the unit.
  • Page 2 TABLE A: LINTEL MOUNTING (PUSHING ARTICULATED ARM) SCHÉMA A: MONTAGE SUR LE LINTEAU (BRAS ARTICULÉ Á POUSSER) Drilling template - Schéma de perçage 90°(**) °(**) 0 to 250 Distance with standard extension. Côte avec arbre standard. If a greater distance between the Dans le cas d’installation Max 385 operator and the arm is required,...
  • Page 3 Table B: LINTEL MOUNTING (SLIDING ARM L=430mm) Schéma B: MONTAGE SUR LE LINTEAU (BRAS Á PATIN L=430mm) Drilling template - Schéma de perçage 0 to 250 Distance with standard extension. Côte avec arbre standard. If a greater distance between the Dans le cas d’installation operator and the arm is required, nécessitant une plus grande...
  • Page 4 Pushing articluated arm mounting - Bras articule a pousser montage P/N: 390693 To insure that the drive screw (2) Pour assurer que la vis does not come loose from the d'entraînement (2) ne se coupling (1), add "red lock tight" détachent pas du couplage (1) to the drive scew (2).
  • Page 5 TECHNICAL CHARACTERISTICS - CARACTÉRISTIQUES TECHNIQUES Cable hole Trou pour câble électrique Support profile Profil du support 950 I/O electronic control unit Unité de control électronique 950 I/O Internal mechanical stops L'arrêt méchanique interne Transmission shaft coupling Accouplement d'arbres de transmission Protection for drive system Protection pour l'entraînement DC motor...
  • Page 6: Card Reader

    APPLYING POWER - ALIMENTER WARNING ATTENTION Always disconnect the electrical Avant tout type d'intervention power supply before carrying out sur l'armoire toujours couper le any work on the control unit. courant. Cable hole Trou pour câble électrique Earth lug Oeillet de mise à la terre Power cable terminal Borne du câble d'alimentation Main power terminal board...
  • Page 7 WIRING ACCESSORIES - ACCESSOIRES DU CABLAGE INTERIOR & EXTERIOR PUSH PLATES - PLAQUES DE POUSSAGES INTERNES ET EXTERNES WARNING: This wiring diagram is for dry contact ATTENTION: Ce diagramme de câblage est pour le N.O. push plates only. contact sec N.O. pour plaques de poussages seulement.
  • Page 8 ADJUSTING DIP SWITCHES - RÉGLAGE DES "DIP SWITCHES" Closing stroke Coup en fermeture Set up process Processus de "set-up" Manual/Night function Fonction Manuel/Nuit Push and go "Push and go" Inactive Inactifs 1 2 3 4 5 6 7 8 9 10 Inactive Inactifs Stop safety device...
  • Page 9 FUNCTION SELECTOR - SELECTEUR DE FONCTIONS Hold open Tenir ouvert Normal operation Fonction normale Manual/night mode Fonction manuel/nuit To hold open the door switch the Pour tenir la porte ouvert, changée le function selector to Hold open (1). sélecteur de fonctions à la position (1) tenir ouvert. To return the door to Normal Pour retourner la porte à...
  • Page 10: Trouble Shooting - Dépannage

    TROUBLE SHOOTING - DÉPANNAGE PROBLEM SUGGESTION Operator will not run the setup cycle Check that LED 5, 6 & 7 are ON These LED’s show safety and stop circuits. Refer to page 5 “ installing jumpers”for more information. Insure that you hold down the setup button for a minimum of 5 seconds Refer to page 5 “...
