KRATOS SAFETY In-Lock FA 60 018 00 Mode D'emploi page 13

Deze handleiding dient te worden vertaald (eventueel door de doorverkoper) in de taal van het land waar de uitrusting wordt
gebruikt.
Voor uw veiligheid dient u de gebruiksinstructies, controle-instructies en instructies voor onderhoud en opslag strikt in acht te
nemen.
De maatschappij KRATOS SAFETY kan niet verantwoordelijk worden gehouden voor elk direct of indirect ongeluk dat zich
voordoet als gevolg van een gebruik anders dan het gebruik bedoeld in deze handleiding, gebruik deze uitrusting niet buiten haar
grenzen!
GEBRUIKSAANWIJZING EN VOORZORGSMAATREGELEN: De IN-LOCK betonnen verankering is een tijdelijke
verankering, transporteerbaar en herbruikbaar. Het mag slechts door één persoon gelijktijdig gebruikt worden. Het moet ENKEL
in de betonnen steunen geplaatst worden en zonder scheuren, met een minimum weerstand: 23MPa. Het moet geplaatst worden in
een geschikte structuur om weerstand te kunnen bieden aan de belastingen door het verankeringspunt zelf, tijdens het stoppen van
een val met een valbeveiligingssysteem, waar een stopkracht maximaal genereert: 6kN. IN-LOCK kan geïnstalleerd worden op
horizontale, verticale of hellende oppervlakken.
Let op: IN-LOCK moet niet gebruikt worden als middel voor hanteren/tillen. IN-LOCK moet niet permanent in de betonstructuur
blijven.
IN-LOCK moet niet geïnstalleerd worden in holle steunen, van baksteen, steen, hout, metaal, of een andere steun dan hierboven
beschreven. IN-LOCK moet niet gebruikt worden als verankeringspunt voor een sub-systeem van type levenslijn; enkel een
valbeveiligingssysteem kan erop geïnstalleerd worden: valbeveiliging met automatisch oprolsysteem (EN360), of lijn met
valdemper (EN355), of meelopende valbeveiliging (EN353-2), bevestigd aan een veiligheidsharnas door middel van
verbindingen (EN362). Geen hangsysteem/werken op koord op IN-LOCK installeren.

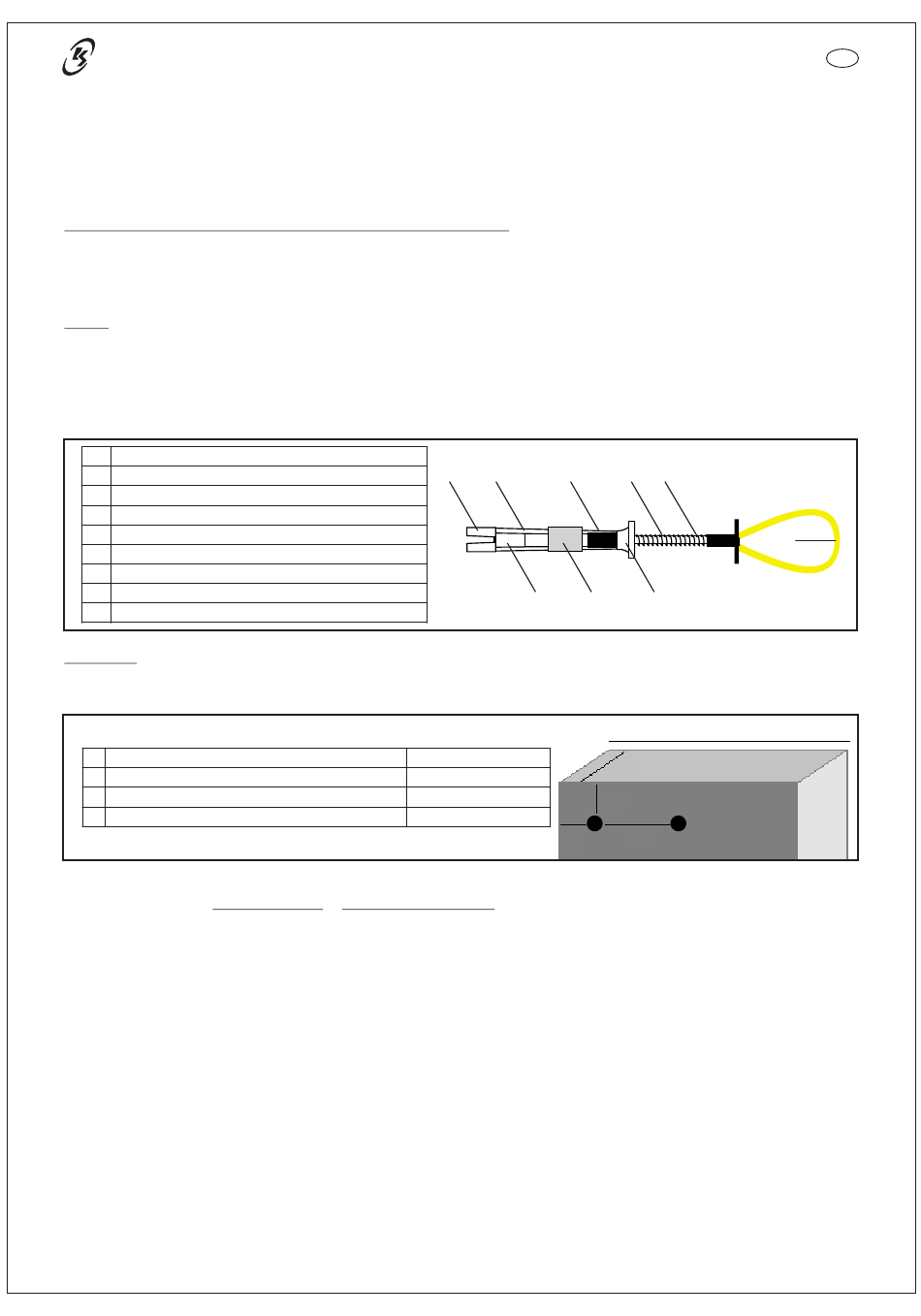

1 Halvemaan blokkering (x2)
2
Geleidingskabels (x2)
Beveiligingskegel
3
4 Kabelgeleiding
5 Plaatsingslampje
6 Drukknop
7 Veer
Hoofdbeveiligingskabel
8
Verankeringsring (gele mantel in polyurethaan)
9
Installatie:
1/ Selecteer een betonnen steun zoals hierboven gedefinieerd, en bepaal een goede plaatsing van het gat,
ð
Plaatsing te respecteren voor het maken van het gat:
a
Dikte van de muur
b Breedte van de muur
c
Afstand tussen de rand van de muur en het gat
Afstand tussen de twee gaten
d
2/ Maak een gat met diameter 18-19 mm - diepte 110 mm, met een geschikte betonnen pit en met behulp van een industriële
perforator. Het gat moet perfect rechtlijnig en uniform zijn op de lengte.
3/ BELANGRIJK: Reinig het gat met hoge druk om alle vuil te kunnen verwijderen. Doe hetzelfde in geval van hergebruik van een
gat dat eerder gemaakt werd voor de installatie van de IN-LOCK.
Installeer de IN-LOCK nooit in een bestaand gat waarvan u niet met zekerheid de perforatiediameter weet.
4/ Plaats IN-LOCK door de drukknop uit te trekken; de twee geleidingskabels moeten tijdens deze handeling parallel blijven,
zonder torsie, en de kabelgeleiding het dichtst bij de beveiligingskegel. duw IN-LOCK in het gat dat u van tevoren gemaakt heeft
totdat het plaatsingslampje tot 2/3 in het gat zit: laat de drukknop los,
5/ Trek lichtjes aan de verankeringsring om te controleren dat de IN-LOCK goed vast zit.
6/ Zodra het werk uitgevoerd is, trekt u de IN-LOCK uit door de drukknop uit te trekken. Als IN-LOCK geblokkeerd blijft in het
gat, voert u een fijn metalen stang in het gat en duwt u de beveiligingskegel achterin het gat om de halvemaan blokkeringen te
bevrijden.
ALS « IN-LOCK » ERVOOR GEDIEND HEEFT EEN VAL TE STOPPEN OF IN GEVAL VAN TWIJFEL? MOET HET
ONMIDDELLIJK VERWIJDERD WORDEN: SNIJD DE 2 KABELS OF DE HOOFDBEVEILIGINGSKABEL DOOR
ZODAT DEZE ONBRUIKBAAR WORDT.
Dit verankeringspunt is een individuele beveiligingsuitrusting tegen vallen van op hoogte, wij raden u aan dit toe te wijzen aan één
enkele gebruiker.
Het is raadzaam dat de installatie van dit verankeringspunt gecontroleerd wordt door een gekwalificeerd persoon.
1 2 5
3 4
Minimum 160 mm
Minimum 900 mm
Minimum 160 mm
Minimum 190 mm
c
12
7 8
6
b
a
c
d
NL
9
