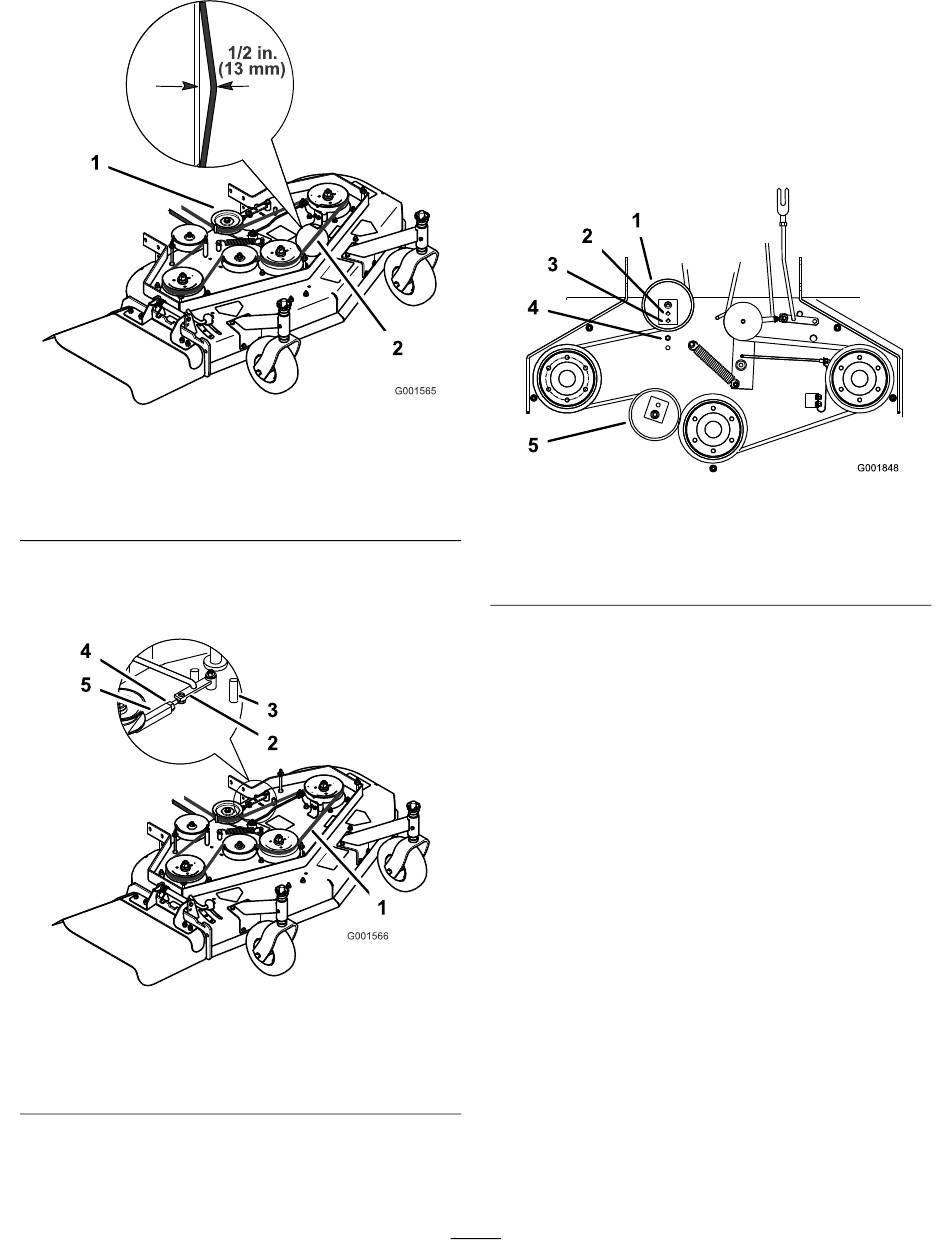

Figure 43
Tablier de coupe de 122 cm (48 po)
1. Courroie de tablier de
coupe avec flèche de
13 mm (1/2 po)
Remarque: Les filetages des boulons à œil à chaque
extrémité du tendeur doivent être engagés de 8 mm
(5/16 po) au minimum.
Figure 44
1. Flèche de 13 mm (1/2 po)
ici
2. Bras d'assistance
3. Butée avant
5. Engagez le levier de commande des lames (PDF) et
vérifiez la tension de la courroie.
2. Poulie de tension
4. Contre-écrou
5. Tendeur
6. S'il n'est plus possible de régler le tendeur et que la
courroie est encore détendue, il faut alors repositionner
la poulie de tension arrière dans le trou central ou avant
(Figure 45). Utilisez le trou qui donnera le réglage
correct.
7.
Lorsque la poulie de tension est déplacée, le guide
de courroie doit l'être également. Placez le guide de
courroie à la position avant (Figure 45).
1. Poulie de tension arrière
2. Trou central
3. Trou avant
8. Vérifiez que le guide de courroie sous le bâti du moteur
est réglé correctement (Figure 46).
Remarque: Le guide de courroie et la courroie du
tablier de coupe doivent être espacés de 19 mm (3/4
po) quand la courroie est engagée (Figure 46). Réglez
la courroie du tablier de coupe au besoin. La courroie
désengagée ne doit pas traîner ni tomber de la poulie
quand les guides et la tension de la courroie sont réglés
correctement.
9. Vérifiez le réglage du frein de lames; voir Réglage du
frein de lames.
36
Figure 45
4. Guide de courroie en
position arrière
5. Poulie de tension avant
