PSEN ix2 F8 code

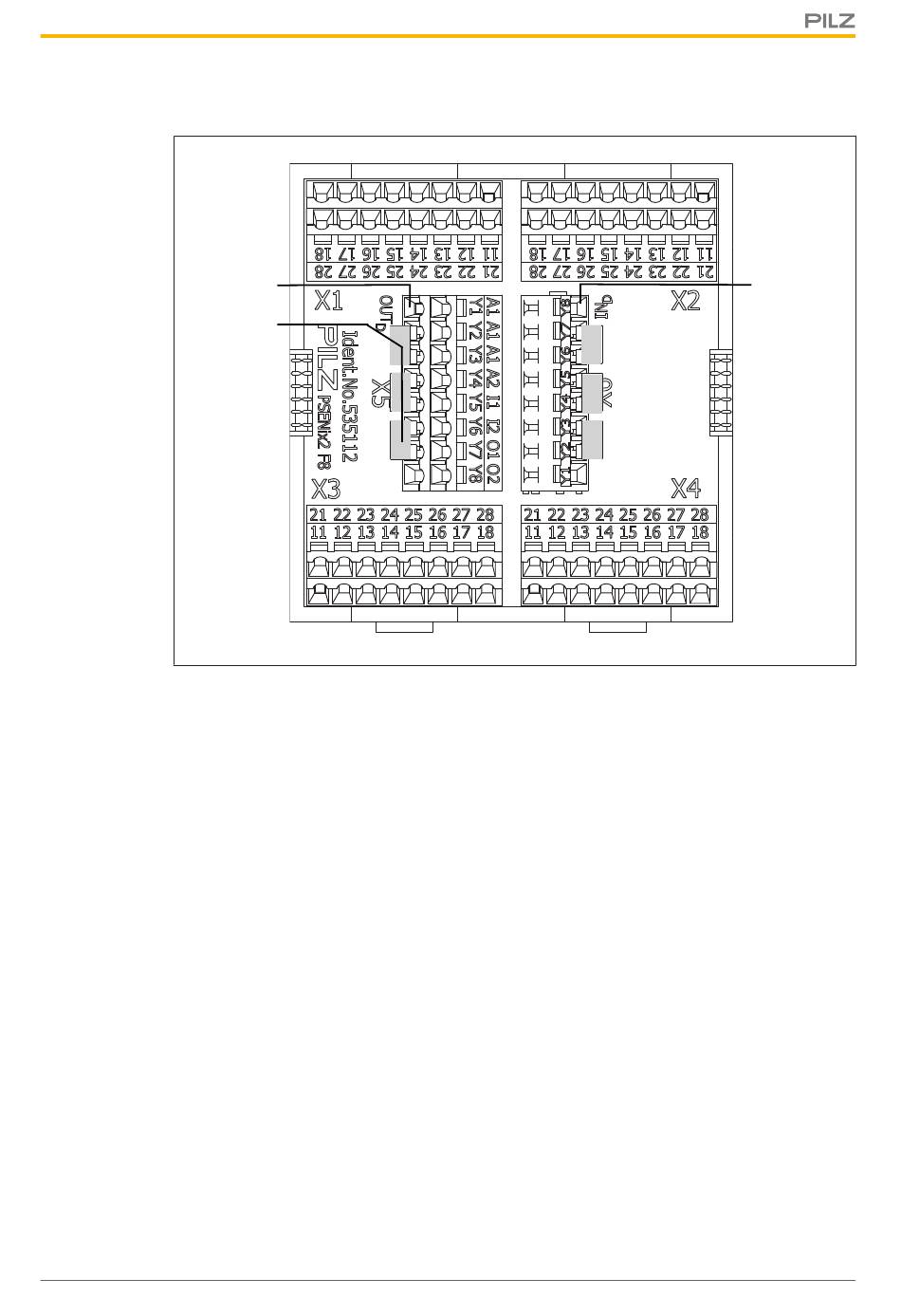

Vue de face

Légende
Manuel d'utilisation PSEN ix2 F8 code
1003867-FR-02
[2]
[3]
X1
}
11-18 : bornes pour le raccordement du capteur 1
}
21-28 : bornes pour le raccordement du capteur 2
X2
} 11-18 : bornes pour le raccordement du capteur 3
}
21-28 : bornes pour le raccordement du capteur 4
X3
}
11-18 : bornes pour le raccordement du capteur 5
}
21-28 : bornes pour le raccordement du capteur 6
X4
}
11-18 : bornes pour le raccordement du capteur 7
} 21-28 : bornes pour le raccordement du capteur 8
X5
}
A1-O2 : bornes pour
– la tension d'alimentation
– les entrées des canaux 1 et 2
– les sorties des canaux 1 et 2
}
Y1-Y8 : bornes pour la communication, les sorties de données des cap-
teurs PSEN 1 à 8
X6
}
Y1-Y8 : bornes pour la communication, les entrées de données des cap-
teurs PSEN 1 à 8
[1] Bornier X6, borne Y8 : entrée de diagnostic IN
[2] Bornier X5, borne Y1 : sortie de diagnostic OUT
[1]
pour le capteur 1
D
du capteur 8
D
