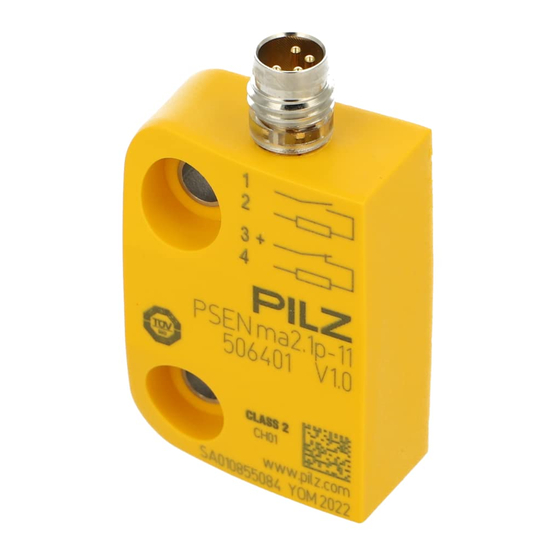

- Page 1 PSEN ma2.1p-11/-31 Capteurs PSEN Manuel d'utilisation-22191-FR-02...
-
Page 2: Avant-Propos
Ce document est une traduction du document d'origine. Tous les droits relatifs à cette documentation sont réservés à Pilz GmbH & Co. KG. L’utili- sateur est autorisé à faire des copies pour son usage interne. Des remarques ou des sug- gestions afin d’améliorer cette documentation seront les bienvenues. -
Page 3: Table Des Matières
Décalage latéral et en hauteur Câblage Affectation des bornes Exigences et raccordement aux unités de contrôle Installation Ajustement Contrôle périodique Dimensions en mm Caractéristiques techniques Données de sécurité Références Système Accessoires Déclaration de conformité CE Manuel d'utilisation PSEN ma2.1p-11/-31 22191-FR-02... -
Page 4: Introduction
PSEN ma2.1p-11/-31 Introduction Validité de la documentation La documentation est valable pour le produit PSEN ma2.1p-11/-31. Elle est valable jusqu’à la publication d’une nouvelle documentation. Ce manuel d'utilisation explique le mode de fonctionnement et l’exploitation, décrit le mon- tage et donne des informations sur le raccordement du produit. -
Page 5: Sécurité
électrique du produit, une utilisation du produit dans des applications autres que celles décrites dans le pré- sent manuel d'utilisation, une utilisation du produit autre que celle spécifiée dans les caractéristiques techniques (voir les Caractéristiques techniques [ 16]). Manuel d'utilisation PSEN ma2.1p-11/-31 22191-FR-02... -
Page 6: Consignes De Sécurité
été provoqués par le non respect du manuel d'utilisation, le personnel exploitant n’a pas été formé correctement, ou des modifications de quelque type que ce soit ont été apportées (exemple : rempla- cement de composants sur les circuits imprimés, travaux de soudage, etc.). Manuel d'utilisation PSEN ma2.1p-11/-31 22191-FR-02... -
Page 7: Fin De Vie
Description du fonctionnement Si l’actionneur se trouve dans la zone de détection (protecteur mobile fermé), les contacts de sécurité du capteur de sécurité commutent. Le contact à fermeture se ferme et le contact à ouverture s’ouvre. Manuel d'utilisation PSEN ma2.1p-11/-31 22191-FR-02... -
Page 8: Schéma De Principe
PSEN ma2.1p-11/-31 Le capteur de sécurité peut être utilisé dans des montages en série. Exploitez le PSEN ma2.1p-11/-31 dans des montages en série, conjointement avec les composants suivants : l’actionneur PSEN 2.1-10(voir les Références [ 18]), l’interface PSEN i1 (voir les Références [... -
Page 9: Décalage Latéral Et En Hauteur
PSEN ma2.1p-11/-31 Décalage latéral et en hauteur Légende [1] Décalage latéral [2] Décalage en hauteur Capteur de sécurité PSEN ma2.1p-11 Distance de commutation de sécurité S en mm Décalage latéral Décalage en hauteur Les valeurs indiquées sont valables pour une température de 20 °C. -
Page 10: Affectation Des Bornes
[3+] noir Exigences et raccordement aux unités de contrôle Pour l’utilisation du PSEN ma2.1p-11/-31 selon l’EN 60947-5-3, une unité de contrôle doit être raccordée. Raccordez le PSEN ma2.1p-11/-31 soit avec une unité de contrôle de Pilz homologuée soit avec une unité de contrôle ayant des propriétés définies Les unités de contrôle de Pilz homologuées sont par exemple :... - Page 11 SB064, SB066 ou FS_Safety Gate Le PSSuniversal PLC pour la surveillance de protecteurs mobiles avec le bloc fonctions FS_SafetyGate Une liste complète des unités de contrôle certifiées de Pilz (attestation de contrôle de pro- totype) est disponible à la rubrique de téléchargement (http://www.pilz.com/support/down- loads).
- Page 12 33 34 43 44 11 12 21 22 31 32 41 11 12 21 22 33 34 43 44 PSENmag Illustration: Raccordement à deux canaux de quatre PSENmag aux circuits d’entrées d’une unité de contrôle Manuel d'utilisation PSEN ma2.1p-11/-31 22191-FR-02...
-
Page 13: Installation
PSEN ma2.1p-11/-31 Exemples de raccordement aux unités de contrôle de Pilz : PNOZmulti PSENmag PSEN i1 marron blanc bleu noir Légende I0 entrée OSSD I1 entrée OSSD T1, T2 tests impulsionnels Installation ATTENTION ! Perte possible de la fonction de sécurité en cas de changement dans les caractéristiques des appareils... - Page 14 Utilisez des vis dans des matériaux non magnétiques (exemple : en laiton). L’indice de protection (voir les Caractéristiques techniques [ 16]) est seulement at- teint si on utilise des câbles de raccordement de Pilz disponibles en tant qu’acces- soires. Manuel d'utilisation PSEN ma2.1p-11/-31 22191-FR-02...
-
Page 15: Ajustement
PSEN i1 et l’unité de contrôle raccordée. Dans des montages individuels, vérifiez toujours le fonctionnement avec l’unité de contrôle raccordée. Le contrôle de la fonction de sécurité doit exclusivement être réalisé par un personnel qualifié. Dimensions en mm Manuel d'utilisation PSEN ma2.1p-11/-31 22191-FR-02... -
Page 16: Caractéristiques Techniques
2000 m 2000 m EN 60947-5-3 EN 60947-5-3 Vibrations selon la norme EN 60947-5-2 EN 60947-5-2 Fréquence 10 - 55 Hz 10 - 55 Hz Amplitude 1 mm 1 mm Manuel d'utilisation PSEN ma2.1p-11/-31 22191-FR-02... - Page 17 26 mm 26 mm Profondeur 13 mm 13 mm Dimensions de l’actionneur Hauteur 36 mm 36 mm Largeur 26 mm 26 mm Profondeur 13 mm 13 mm Poids du capteur de sécurité 20 g 20 g Manuel d'utilisation PSEN ma2.1p-11/-31 22191-FR-02...
-
Page 18: Données De Sécurité
Capteur de sécurité magné- Connecteur mâle M8 à 4 broches 506 401 LED/3mm/1switch tique PSEN ma2.1p-31/ Capteur de sécurité magné- Connecteur mâle M8 à 4 broches 506 403 LED/6mm/1switch tique PSEN 2.1-10 / 1 actua- Actionneur 512 110 Manuel d'utilisation PSEN ma2.1p-11/-31 22191-FR-02... -
Page 19: Accessoires
Références PSEN équerre / bracket Équerre de montage 532 110 PSEN plaque d’écarte- Plaque d’écartement 534 310 ment / spacer PSEN reverse spacer Plaque d’écartement 534 320 PSEN screw M4x16 10pcs Vis en inox indémontables 540 310 Manuel d'utilisation PSEN ma2.1p-11/-31 22191-FR-02... -
Page 20: Déclaration De Conformité Ce
Ce(s) produit(s) satisfait (satisfont) aux exigences de la directive 2006/42/CE concernant les machines du Parlement européen et du Conseil. Vous trouverez la déclaration de conformité CE complète sur notre site internet www.pilz.com/downloads. Mandataire : Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfildern, Allemagne Manuel d'utilisation PSEN ma2.1p-11/-31... -
Page 21: Support Technique
Verso Support technique Pilz vous propose une assistance technique 24 heures sur 24. Amérique Australie Italie Brésil +61 3 95446300 +39 0362 1826711 +55 11 97569-2804 Pays-Bas Canada Europe +31 347 320477 +1 888-315-PILZ (315-7459) Allemagne Royaume-Uni Mexique +49 711 3409-444...
