PRINCIPE DE FONCTIONNEMENT
Voyant vert Présence tension
Etat du retais voyant jaune
Qualité du signal voyant rouge
Potentiomètre réglable pour les cellules
intérieures extérieures

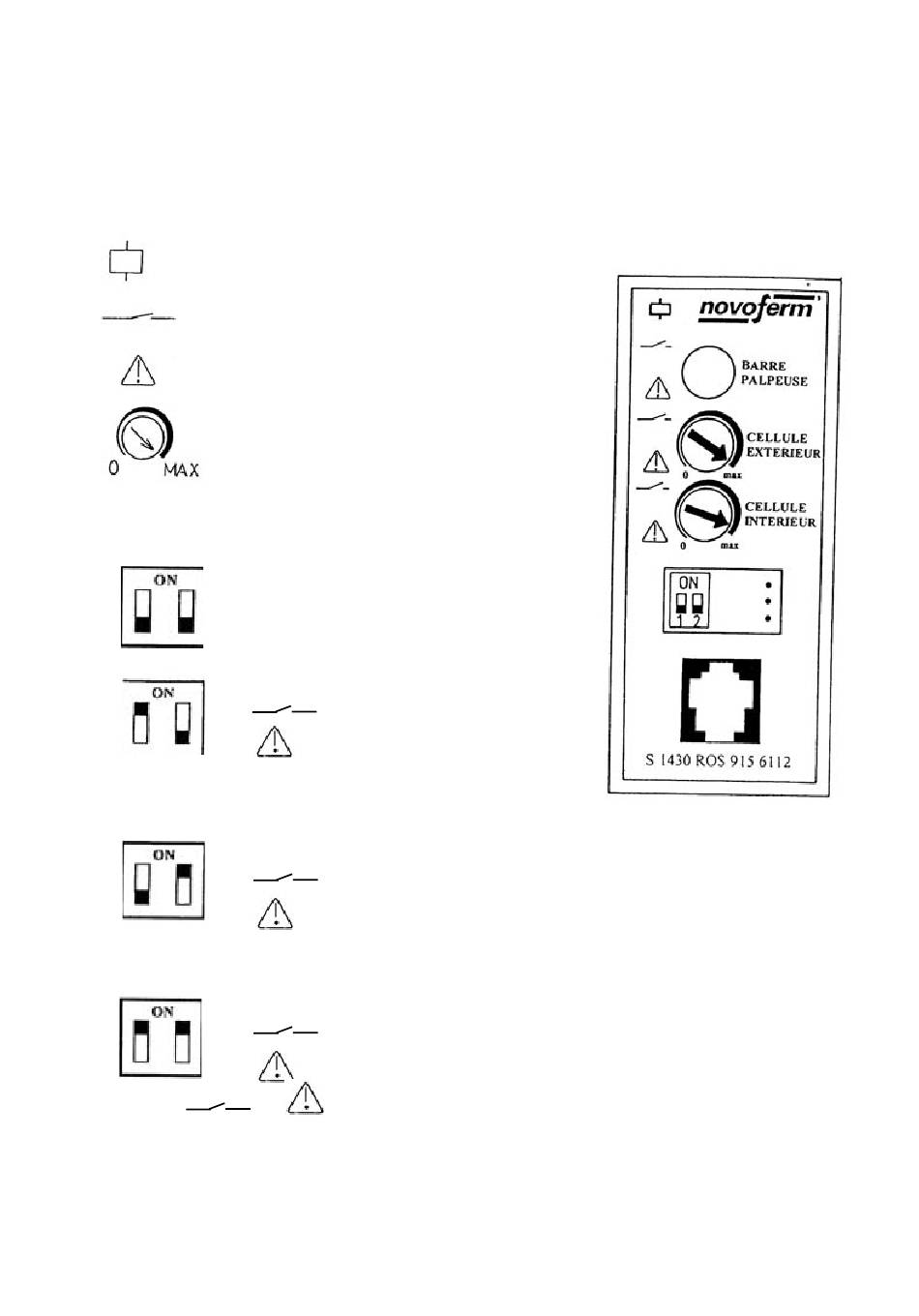

TEST POUR DEPANNAGE
Fonctionnement normal,
Test des émetteurs (gaine grise)
Test de récepteurs (gaine noire)
Test du système émetteur / récepteur
+
. .
.
Point test de l'état du contact relais
AMPLI S 1430
Allumé : OK
Allumé : défaut
Allumé : OK
Allumé : défaut
Allumé : OK
Allumé : défaut
Allumé : interférences
Page 34
Trafimatic III
FT 751 44 A
